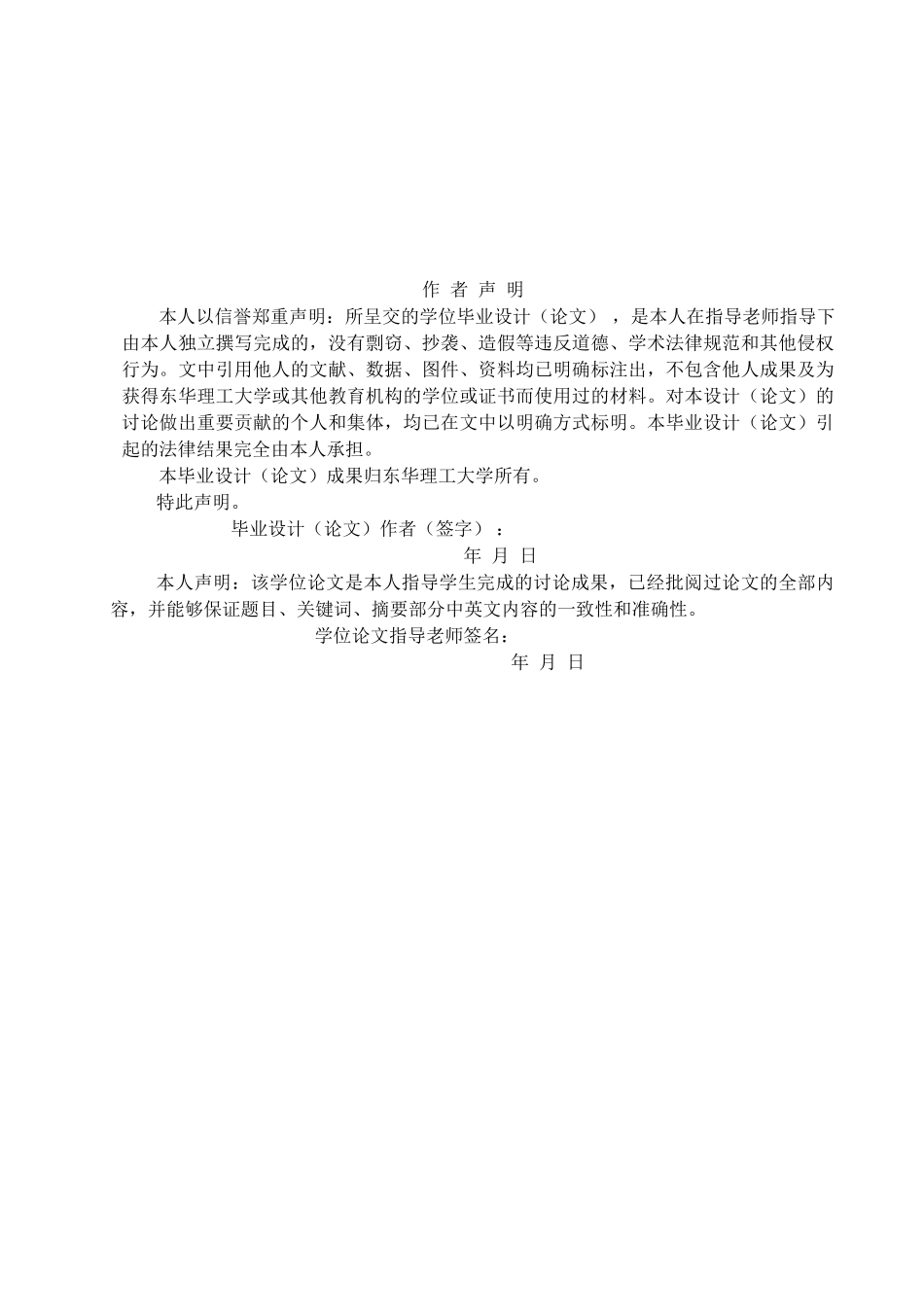

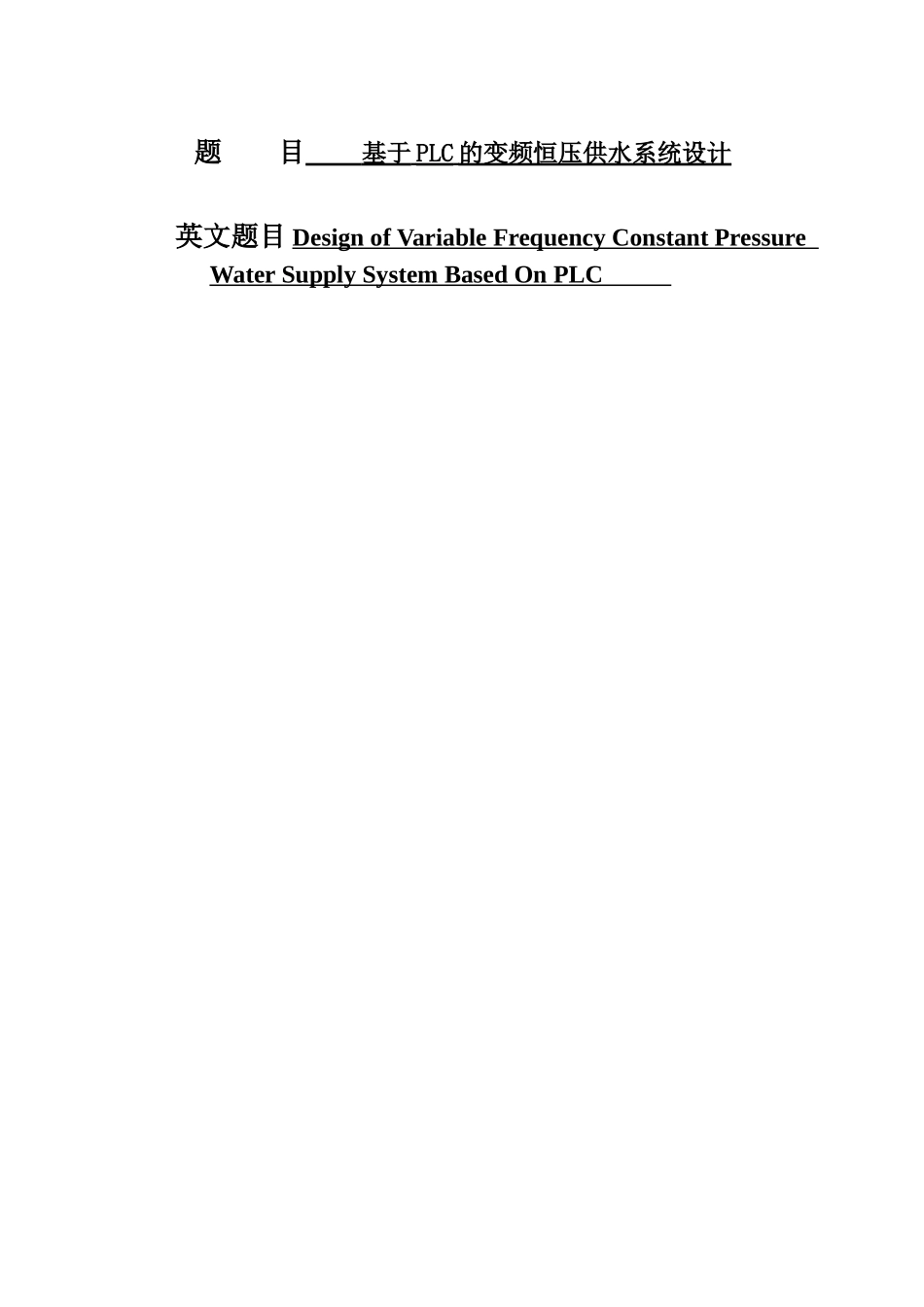

题 目 基于 PLC 的变频恒压供水系统设计 英文题目 Design of Variable Frequency Constant Pressure Water Supply System Based On PLC 作 者 声 明本人以信誉郑重声明：所呈交的学位毕业设计（论文） ，是本人在指导老师指导下由本人独立撰写完成的，没有剽窃、抄袭、造假等违反道德、学术法律规范和其他侵权行为。文中引用他人的文献、数据、图件、资料均已明确标注出，不包含他人成果及为获得东华理工大学或其他教育机构的学位或证书而使用过的材料。对本设计（论文）的讨论做出重要贡献的个人和集体，均已在文中以明确方式标明。本毕业设计（论文）引起的法律结果完全由本人承担。本毕业设计（论文）成果归东华理工大学所有。特此声明。毕业设计（论文）作者（签字） ： 年 月 日本人声明：该学位论文是本人指导学生完成的讨论成果，已经批阅过论文的全部内容，并能够保证题目、关键词、摘要部分中英文内容的一致性和准确性。学位论文指导老师签名：年 月 日摘 要本论文根据中国城市小区的供水要求，设计了一套基于 PLC 的变频调速恒压供水系统, 并利用组态软件开发良好的运行管理界面。变频恒压供水系统由可编程控制器、变频器、水泵机组、压力传感器等构成。系统包含三台水泵电机，它们组成变频循环运行方式。采纳变频器实现对三相水泵电机的软启动和变频调速，运行切换采纳“先启先停”的原则。压力传感器检测当前水压信号，送入 PLC 与设定值比较后进行 PID 运算，从而控制变频器的输出电压和频率，进而改变水泵电机的转速来改变供水量，最终保持管网压力稳定在设定值附近。通过工控机与 PLC 的连接，采纳组态软件完成系统监控，实现了运行状态动态显示及数据、报警的查询。变频恒压技术集低成本、高度自动化、高稳定性、高可靠性、高效节能、方便调试等优点于一身。当前变频恒压控制正逐步走向全数字化控制和各种体系化的进展方向。追求高度智能化、系列化、标准化，在将来给水系统设备将占领城镇各个楼层、各个用水单位的绝大部分市场。关键词：变频器； PLC； 传感器； 恒压供水； 调速Abstract According to the requirements of the Chinese urban community water supply, this paper designed a set of frequency conversion velocity modulation constant pressure water supply system based on PLC, and by using configuration software to dev...
