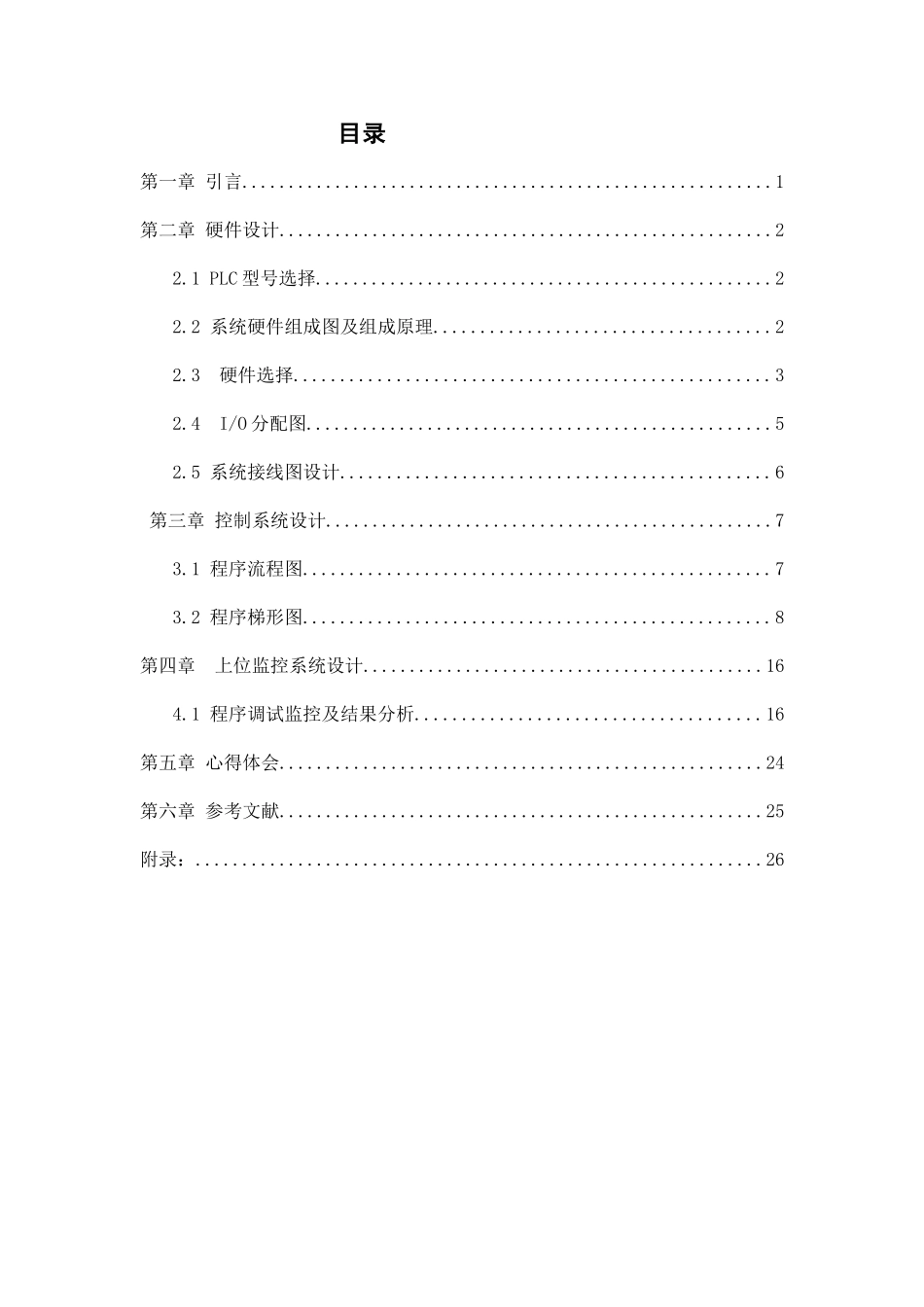

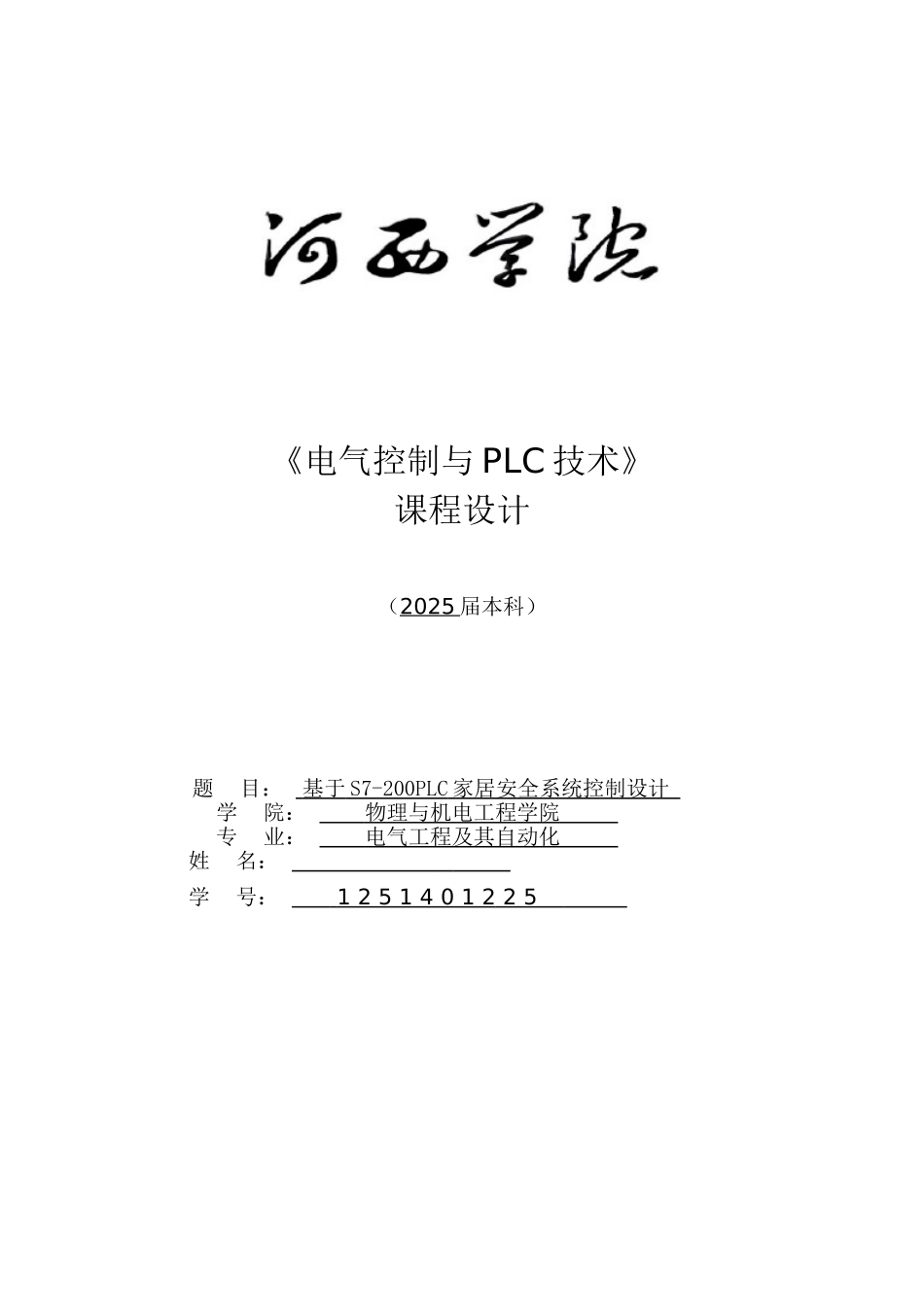

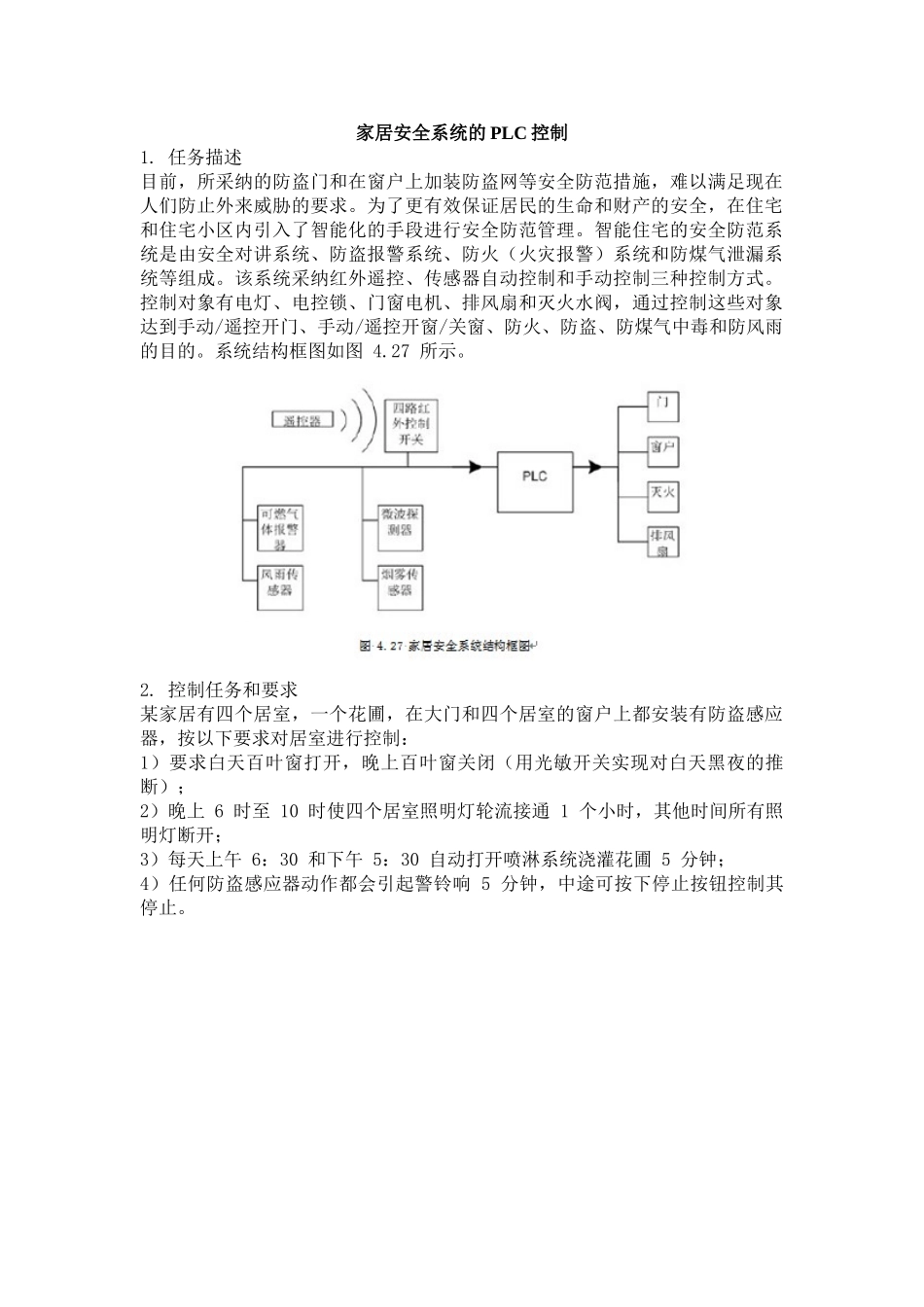

《电气控制与 PLC 技术》课程设计（2025 届本科） 题 目： 基于 S7-200PLC 家居安全系统控制设计 学 院： 物理与机电工程学院 专 业： 电气工程及其自动化 姓 名： 学 号： 1 2 5 1 4 0 1 2 2 5 家居安全系统的 PLC 控制1. 任务描述目前，所采纳的防盗门和在窗户上加装防盗网等安全防范措施，难以满足现在人们防止外来威胁的要求。为了更有效保证居民的生命和财产的安全，在住宅和住宅小区内引入了智能化的手段进行安全防范管理。智能住宅的安全防范系统是由安全对讲系统、防盗报警系统、防火（火灾报警）系统和防煤气泄漏系统等组成。该系统采纳红外遥控、传感器自动控制和手动控制三种控制方式。控制对象有电灯、电控锁、门窗电机、排风扇和灭火水阀，通过控制这些对象达到手动/遥控开门、手动/遥控开窗/关窗、防火、防盗、防煤气中毒和防风雨的目的。系统结构框图如图 4.27 所示。2. 控制任务和要求某家居有四个居室，一个花圃，在大门和四个居室的窗户上都安装有防盗感应器，按以下要求对居室进行控制：1）要求白天百叶窗打开，晚上百叶窗关闭（用光敏开关实现对白天黑夜的推断）；2）晚上 6 时至 10 时使四个居室照明灯轮流接通 1 个小时，其他时间所有照明灯断开；3）每天上午 6：30 和下午 5：30 自动打开喷淋系统浇灌花圃 5 分钟；4）任何防盗感应器动作都会引起警铃响 5 分钟，中途可按下停止按钮控制其停止。 目录 第一章 引言.........................................................1第二章 硬件设计.....................................................22.1 PLC 型号选择.................................................22.2 系统硬件组成图及组成原理....................................22.3 硬件选择...................................................32.4 I/O 分配图..................................................52.5 系统接线图设计..............................................6 第三章 控制系统设计................................................73.1 程序流程图..................................................73.2 程序梯形图..................................................8第四章 上位监控系统设计...........................................164.1 程序调试监控及结果分析.......................................
