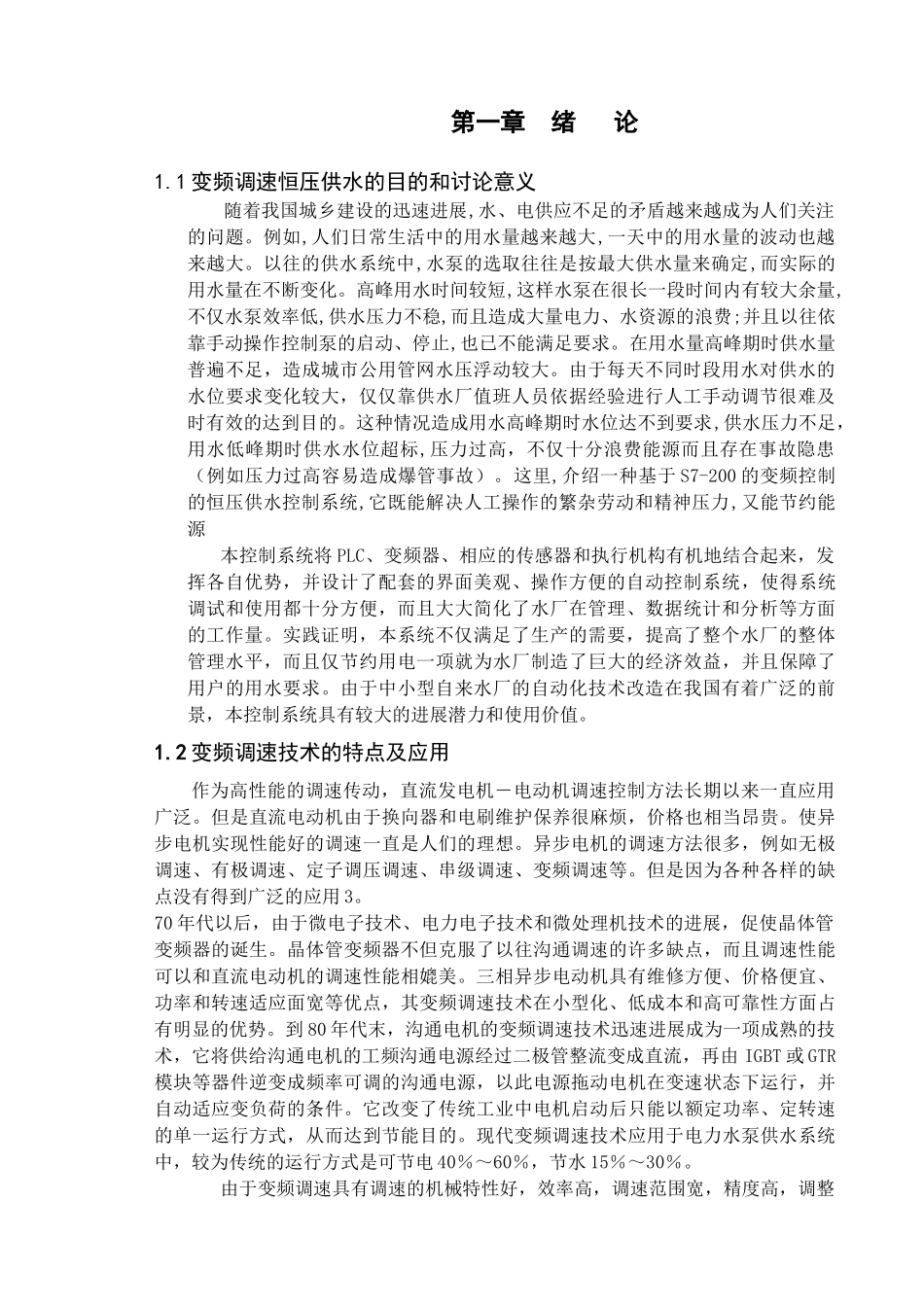

第一章 绪 论1.1 变频调速恒压供水的目的和讨论意义 随着我国城乡建设的迅速进展,水、电供应不足的矛盾越来越成为人们关注的问题。例如,人们日常生活中的用水量越来越大,一天中的用水量的波动也越来越大。以往的供水系统中,水泵的选取往往是按最大供水量来确定,而实际的用水量在不断变化。高峰用水时间较短,这样水泵在很长一段时间内有较大余量,不仅水泵效率低,供水压力不稳,而且造成大量电力、水资源的浪费;并且以往依靠手动操作控制泵的启动、停止,也已不能满足要求。在用水量高峰期时供水量普遍不足，造成城市公用管网水压浮动较大。由于每天不同时段用水对供水的水位要求变化较大，仅仅靠供水厂值班人员依据经验进行人工手动调节很难及时有效的达到目的。这种情况造成用水高峰期时水位达不到要求,供水压力不足，用水低峰期时供水水位超标,压力过高，不仅十分浪费能源而且存在事故隐患（例如压力过高容易造成爆管事故）。这里,介绍一种基于 S7-200 的变频控制的恒压供水控制系统,它既能解决人工操作的繁杂劳动和精神压力,又能节约能源本控制系统将 PLC、变频器、相应的传感器和执行机构有机地结合起来，发挥各自优势，并设计了配套的界面美观、操作方便的自动控制系统，使得系统调试和使用都十分方便，而且大大简化了水厂在管理、数据统计和分析等方面的工作量。实践证明，本系统不仅满足了生产的需要，提高了整个水厂的整体管理水平，而且仅节约用电一项就为水厂制造了巨大的经济效益，并且保障了用户的用水要求。由于中小型自来水厂的自动化技术改造在我国有着广泛的前景，本控制系统具有较大的进展潜力和使用价值。1.2 变频调速技术的特点及应用作为高性能的调速传动，直流发电机－电动机调速控制方法长期以来一直应用广泛。但是直流电动机由于换向器和电刷维护保养很麻烦，价格也相当昂贵。使异步电机实现性能好的调速一直是人们的理想。异步电机的调速方法很多，例如无极调速、有极调速、定子调压调速、串级调速、变频调速等。但是因为各种各样的缺点没有得到广泛的应用 3。70 年代以后，由于微电子技术、电力电子技术和微处理机技术的进展，促使晶体管变频器的诞生。晶体管变频器不但克服了以往沟通调速的许多缺点，而且调速性能可以和直流电动机的调速性能相媲美。三相异步电动机具有维修方便、价格便宜、功率和转速适应面宽等优点，其变频调速技术在小型化、低成本和高可靠性方面占有明显的优势。到 80 年代末，沟通电机的...
