基于stc89c51单片机温控系统设计与制作学位论文

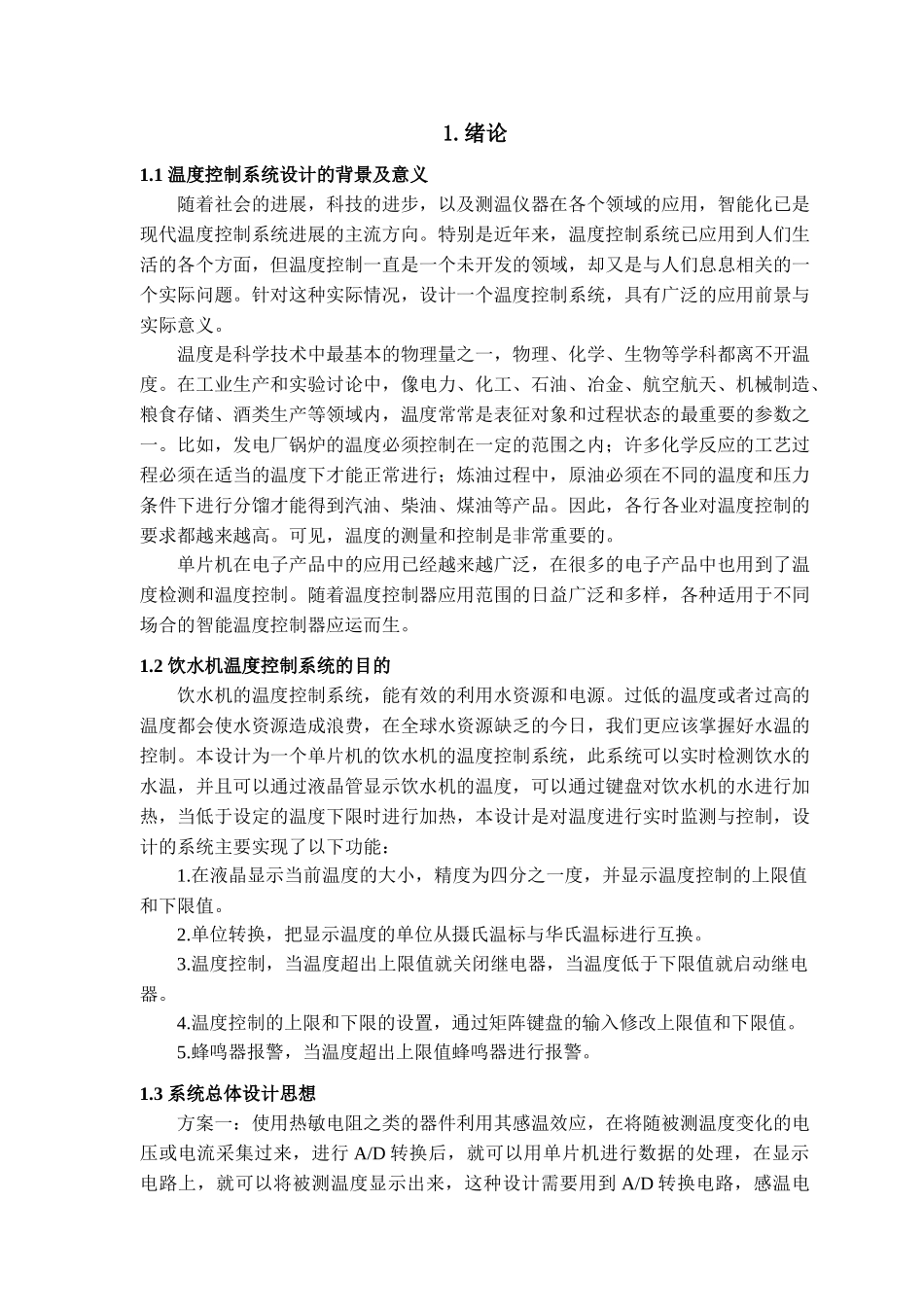

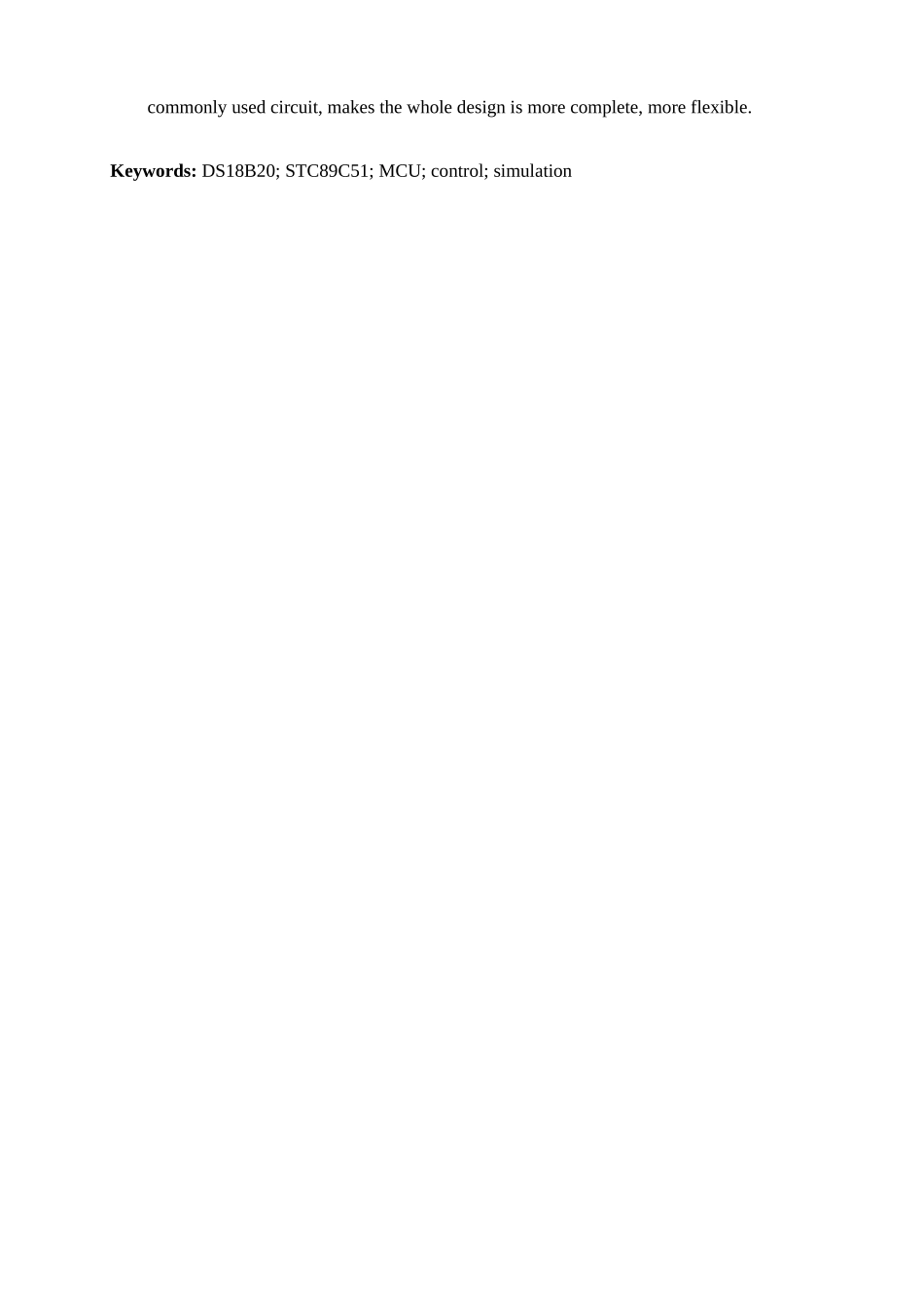

commonly used circuit, makes the whole design is more complete, more flexible. Keywords: DS18B20; STC89C51; MCU; control; simulation1.绪论1.1 温度控制系统设计的背景及意义 随着社会的进展，科技的进步，以及测温仪器在各个领域的应用，智能化已是现代温度控制系统进展的主流方向。特别是近年来，温度控制系统已应用到人们生活的各个方面，但温度控制一直是一个未开发的领域，却又是与人们息息相关的一个实际问题。针对这种实际情况，设计一个温度控制系统，具有广泛的应用前景与实际意义。温度是科学技术中最基本的物理量之一，物理、化学、生物等学科都离不开温度。在工业生产和实验讨论中，像电力、化工、石油、冶金、航空航天、机械制造、粮食存储、酒类生产等领域内，温度常常是表征对象和过程状态的最重要的参数之一。比如，发电厂锅炉的温度必须控制在一定的范围之内；许多化学反应的工艺过程必须在适当的温度下才能正常进行；炼油过程中，原油必须在不同的温度和压力条件下进行分馏才能得到汽油、柴油、煤油等产品。因此，各行各业对温度控制的要求都越来越高。可见，温度的测量和控制是非常重要的。单片机在电子产品中的应用已经越来越广泛，在很多的电子产品中也用到了温度检测和温度控制。随着温度控制器应用范围的日益广泛和多样，各种适用于不同场合的智能温度控制器应运而生。1.2 饮水机温度控制系统的目的饮水机的温度控制系统，能有效的利用水资源和电源。过低的温度或者过高的温度都会使水资源造成浪费，在全球水资源缺乏的今日，我们更应该掌握好水温的控制。本设计为一个单片机的饮水机的温度控制系统，此系统可以实时检测饮水的水温，并且可以通过液晶管显示饮水机的温度，可以通过键盘对饮水机的水进行加热，当低于设定的温度下限时进行加热，本设计是对温度进行实时监测与控制，设计的系统主要实现了以下功能：1.在液晶显示当前温度的大小，精度为四分之一度，并显示温度控制的上限值和下限值。2.单位转换，把显示温度的单位从摄氏温标与华氏温标进行互换。3.温度控制，当温度超出上限值就关闭继电器，当温度低于下限值就启动继电器。4.温度控制的上限和下限的设置，通过矩阵键盘的输入修改上限值和下限值。5.蜂鸣器报警，当温度超出上限值蜂鸣器进行报警。 1.3 系统总体设计思想方案一：使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行 A/D 转换后...
