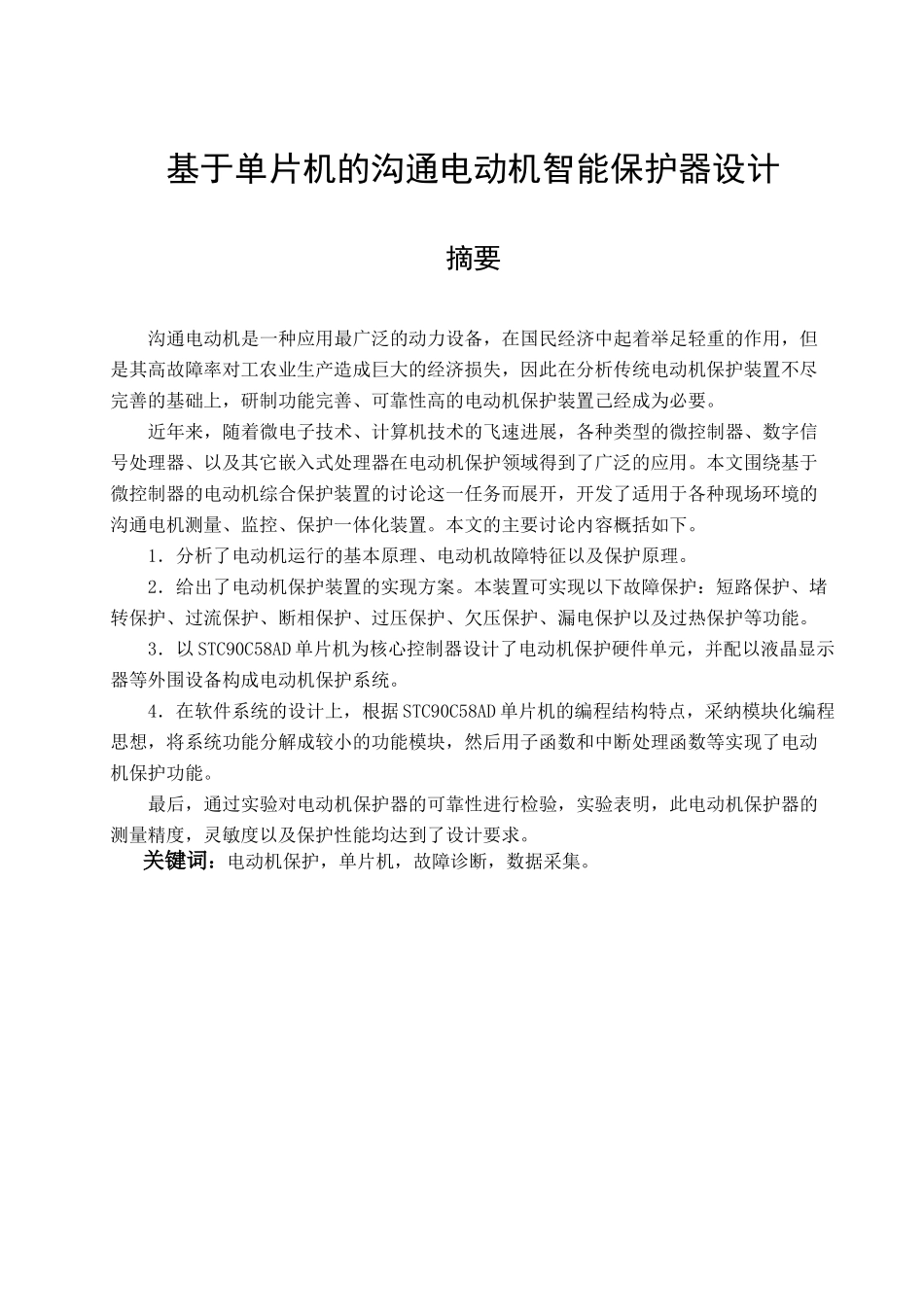

基于单片机的沟通电动机智能保护器设计摘要沟通电动机是一种应用最广泛的动力设备，在国民经济中起着举足轻重的作用，但是其高故障率对工农业生产造成巨大的经济损失，因此在分析传统电动机保护装置不尽完善的基础上，研制功能完善、可靠性高的电动机保护装置己经成为必要。近年来，随着微电子技术、计算机技术的飞速进展，各种类型的微控制器、数字信号处理器、以及其它嵌入式处理器在电动机保护领域得到了广泛的应用。本文围绕基于微控制器的电动机综合保护装置的讨论这一任务而展开，开发了适用于各种现场环境的沟通电机测量、监控、保护一体化装置。本文的主要讨论内容概括如下。1．分析了电动机运行的基本原理、电动机故障特征以及保护原理。2．给出了电动机保护装置的实现方案。本装置可实现以下故障保护：短路保护、堵转保护、过流保护、断相保护、过压保护、欠压保护、漏电保护以及过热保护等功能。3．以 STC90C58AD 单片机为核心控制器设计了电动机保护硬件单元，并配以液晶显示器等外围设备构成电动机保护系统。4．在软件系统的设计上，根据 STC90C58AD 单片机的编程结构特点，采纳模块化编程思想，将系统功能分解成较小的功能模块，然后用子函数和中断处理函数等实现了电动机保护功能。最后，通过实验对电动机保护器的可靠性进行检验，实验表明，此电动机保护器的测量精度，灵敏度以及保护性能均达到了设计要求。关键词：电动机保护，单片机，故障诊断，数据采集。 AbstractAC motor is the most widely used power equipment, in the national economy plays an important role, but its high failure rate on the industrial and agricultural production caused huge economic losses, so the analysis of traditional motor protection devices are not perfect on the basis of , developed functional, highly reliable motor protection devices have become necessary.In recent years, with the microelectronic technology, computer technology, the rapid development of various types of microcontrollers, digital signal processors, embedded processors and other protected areas in the motor has been widely applied. This paper focuses on a microcontroller-based motor protection device of thi...
