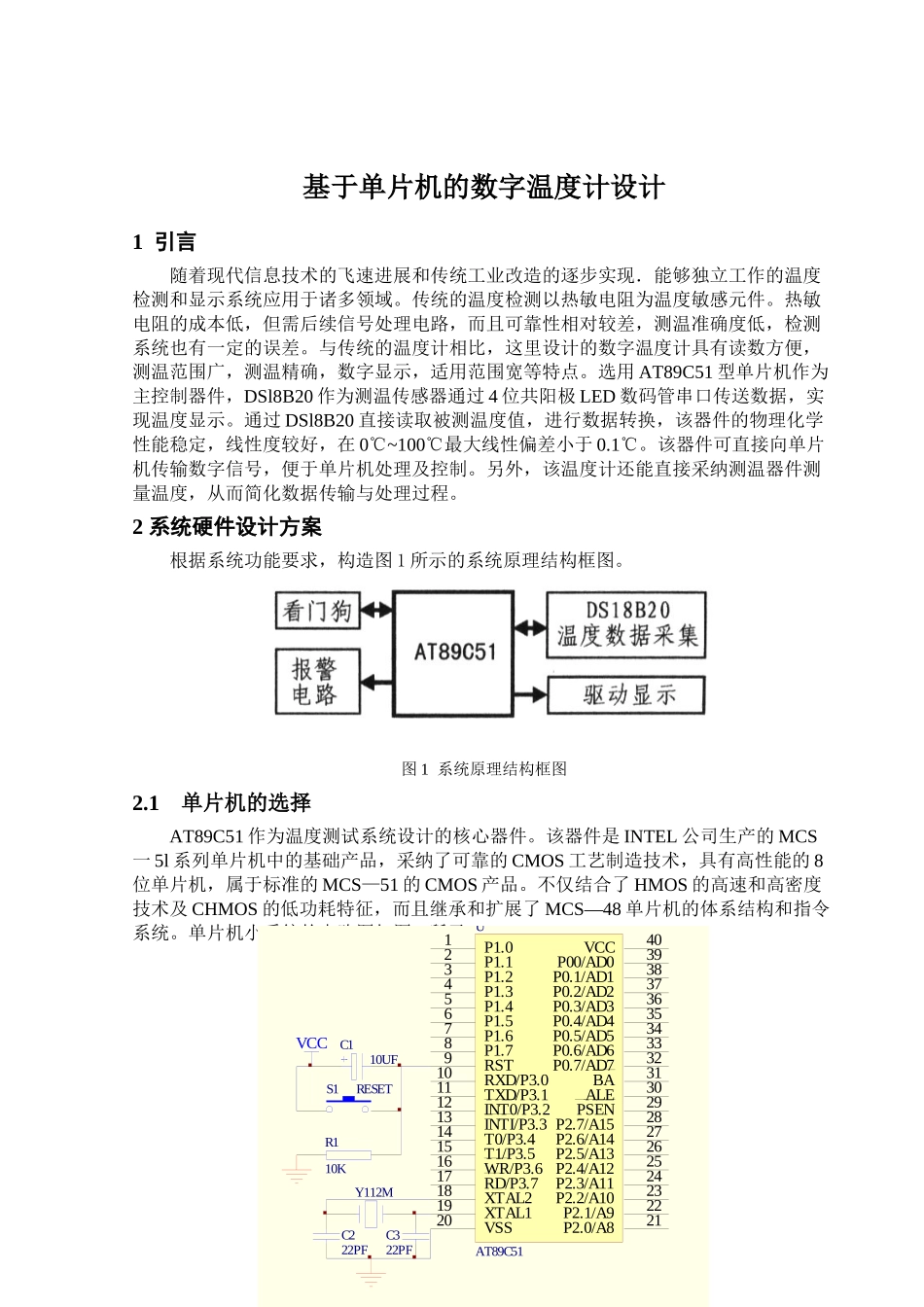

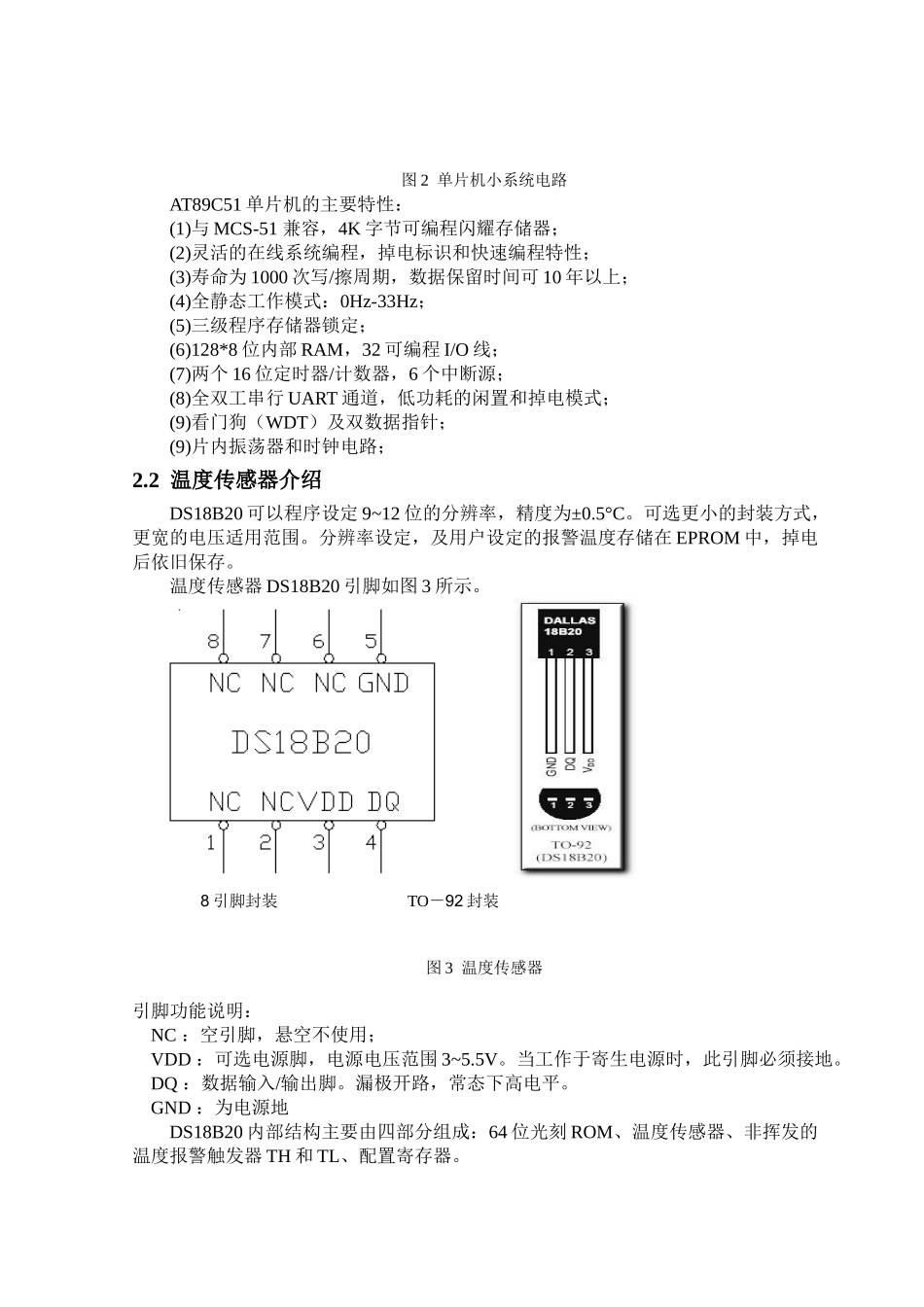

基于单片机的数字温度计设计1 引言随着现代信息技术的飞速进展和传统工业改造的逐步实现．能够独立工作的温度检测和显示系统应用于诸多领域。传统的温度检测以热敏电阻为温度敏感元件。热敏电阻的成本低，但需后续信号处理电路，而且可靠性相对较差，测温准确度低，检测系统也有一定的误差。与传统的温度计相比，这里设计的数字温度计具有读数方便，测温范围广，测温精确，数字显示，适用范围宽等特点。选用 AT89C51 型单片机作为主控制器件，DSl8B20 作为测温传感器通过 4 位共阳极 LED 数码管串口传送数据，实现温度显示。通过 DSl8B20 直接读取被测温度值，进行数据转换，该器件的物理化学性能稳定，线性度较好，在 0℃~100℃最大线性偏差小于 0.1℃。该器件可直接向单片机传输数字信号，便于单片机处理及控制。另外，该温度计还能直接采纳测温器件测量温度，从而简化数据传输与处理过程。2 系统硬件设计方案根据系统功能要求，构造图 1 所示的系统原理结构框图。图 1 系统原理结构框图2.1 单片机的选择AT89C51 作为温度测试系统设计的核心器件。该器件是 INTEL 公司生产的 MCS一 5l 系列单片机中的基础产品，采纳了可靠的 CMOS 工艺制造技术，具有高性能的 8位单片机，属于标准的 MCS—51 的 CMOS 产品。不仅结合了 HMOS 的高速和高密度技术及 CHMOS 的低功耗特征，而且继承和扩展了 MCS—48 单片机的体系结构和指令系统。单片机小系统的电路图如图 2 所示。123456ABCD654321DCBATitleNumberRevisionSizeBDate:8-Jun-2009 Sheet of File:E:\baihao\\\\\416X16.ddb毕业论文 郑汉滔 设计 原理图 个点阵Drawn By:P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78RST9RXD/P3.010TXD/P3.111INT0/P3.212INTI/P3.313T0/P3.414T1/P3.515WR/P3.616RD/P3.717XTAL218XTAL119VSS20P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427P2.7/A1528PSEN29ALE30BA31P0.7/AD732P0.6/AD633P0.5/AD534P0.4/AD435P0.3/AD336P0.2/AD237P0.1/AD138P00/AD039VCC40P2.0/A821UAT89C51Y112MC222PFC322PFC110UFS1RESETR110KVCC图 2 单片机小系统电路AT89C51 单片机的主要特性：(1)与 MCS-51 兼容，4K 字节可编程闪耀存储器；(2)灵活的在线系统编程，掉电标识和快速编程特性；(3)寿命为 1000 次写/擦周期，数据保留时间可 10 年以上；(4)全静态工作模式：0Hz-33Hz；(5)三级程序存储器锁定；(6)128*8 位内部 ...
