基于单片机的温控电风扇的设计--大学论文

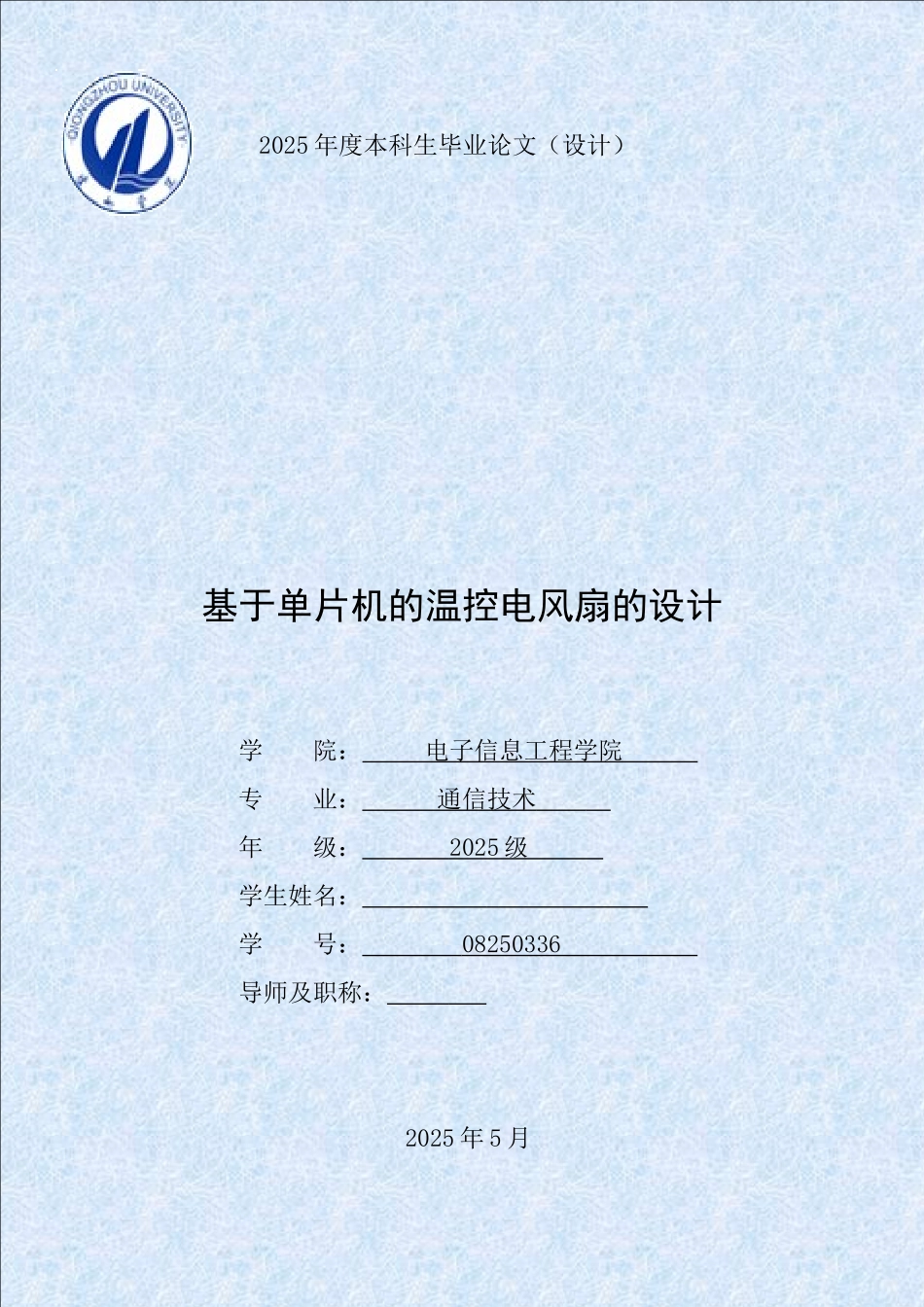

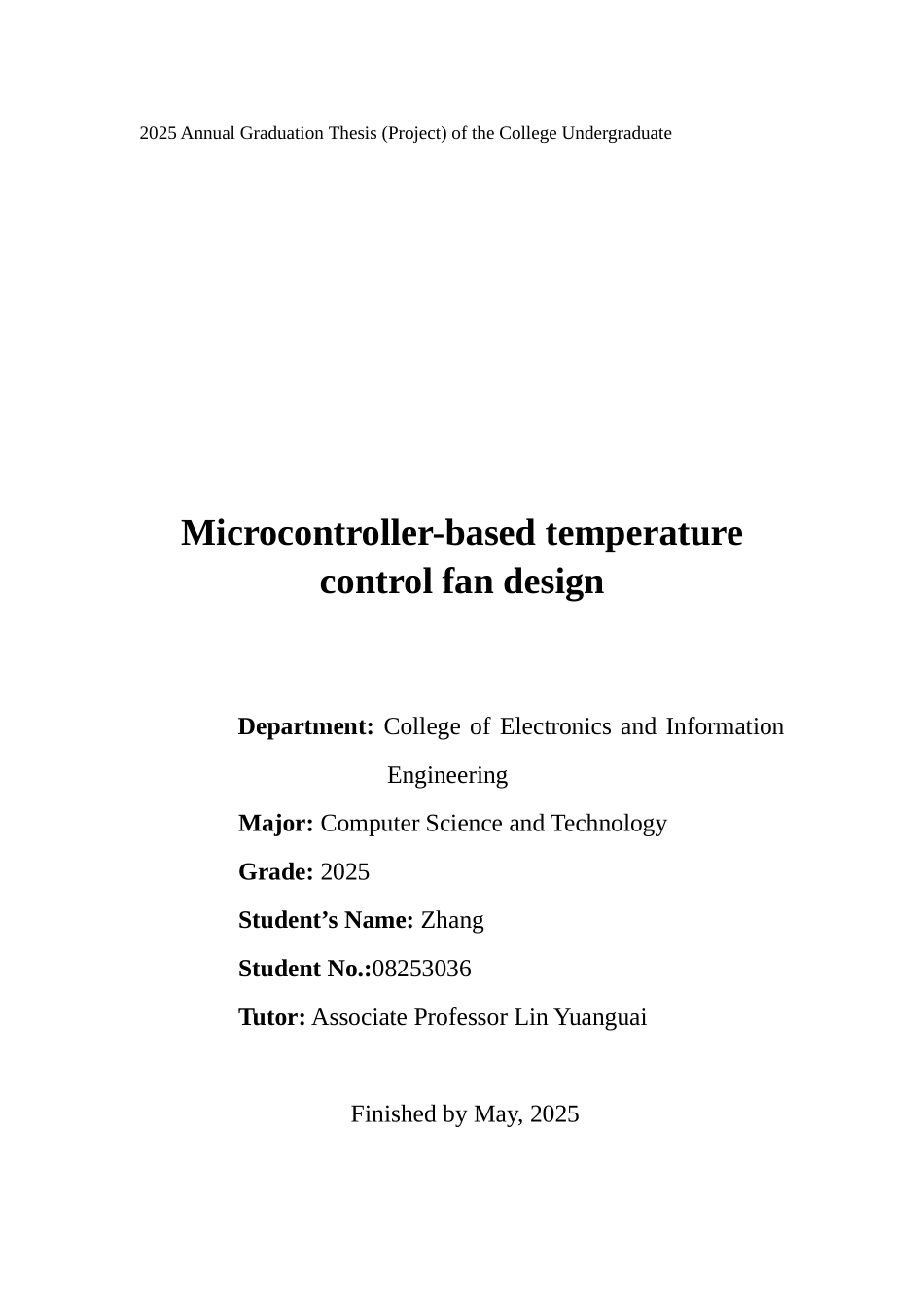

2025 年度本科生毕业论文（设计）基于单片机的温控电风扇的设计学 院： 电子信息工程学院 专 业： 通信技术 年 级： 2025 级 学生姓名： 学 号： 08250336 导师及职称： 2025 年 5 月2025 Annual Graduation Thesis (Project) of the College Undergraduate Microcontroller-based temperature control fan designDepartment: College of Electronics and Information EngineeringMajor: Computer Science and TechnologyGrade: 2025Student’s Name: Zhang Student No.:08253036Tutor: Associate Professor Lin Yuanguai Finished by May, 2025 摘 要生活中，我们常常会使用到电风扇。比如，在炎热的夏天人们用电风扇来降温；在工业生产中，大型机械用电风扇来散热等。但是当环境温度变化的时候，人工很难做到及时控制风扇的转速，也很难有效利用宝贵的电资源。随着温度控制的技术不断进展，温控技术已经完全满足现代的日常生活和生产的要求，应运而生的温控电风扇也逐渐走进了人们的生活中。温控电风扇可以根据环境温度自动调节电风扇启停与转速，在实际生活的使用中，温控电风扇不仅可节约宝贵的电资源，也大大方便了人们的生活和生产。温控风扇是利用温度的变化控制风扇启停及转速的智能系统，在现代社会中的生产以及人们的日常生活中都有广泛的应用，如工业生产大型机械散热系统中的风扇、现在笔记本电脑上的广泛应用的智能 CPU 风扇等。本文设计了基于单片机的温控风扇系统，采纳单片机为控制器，利用温度传感器 DS18B20 作为温度采集元件，并根据采集到的温度，通过一个达林顿反向驱动器 ULN2803驱动风扇电机。根据检测到的温度与系统设定的温度比较实现风扇电机的自动启动和停止，并能根据温度的变化自动改变风扇电机的转速，同时用 LED 八段数码管显示检测到的温度与设定的温度。系统的预设温度的设置是通过两个独立按键来实现的，一个增大预设温度，一个减小预设温度。 关键词: 单片机；DS18B20；温控；风扇ABSTRACTIn life, we often use to electric fan. For example, in the hot summer people use electric fan to cool; in industrial production, large-scale machinery use electric fan for cooling. But when the environmental temperature changes, artificial hard to timely control the speed of the f...
