基于单片机的电子门禁系统设计毕业设计论文

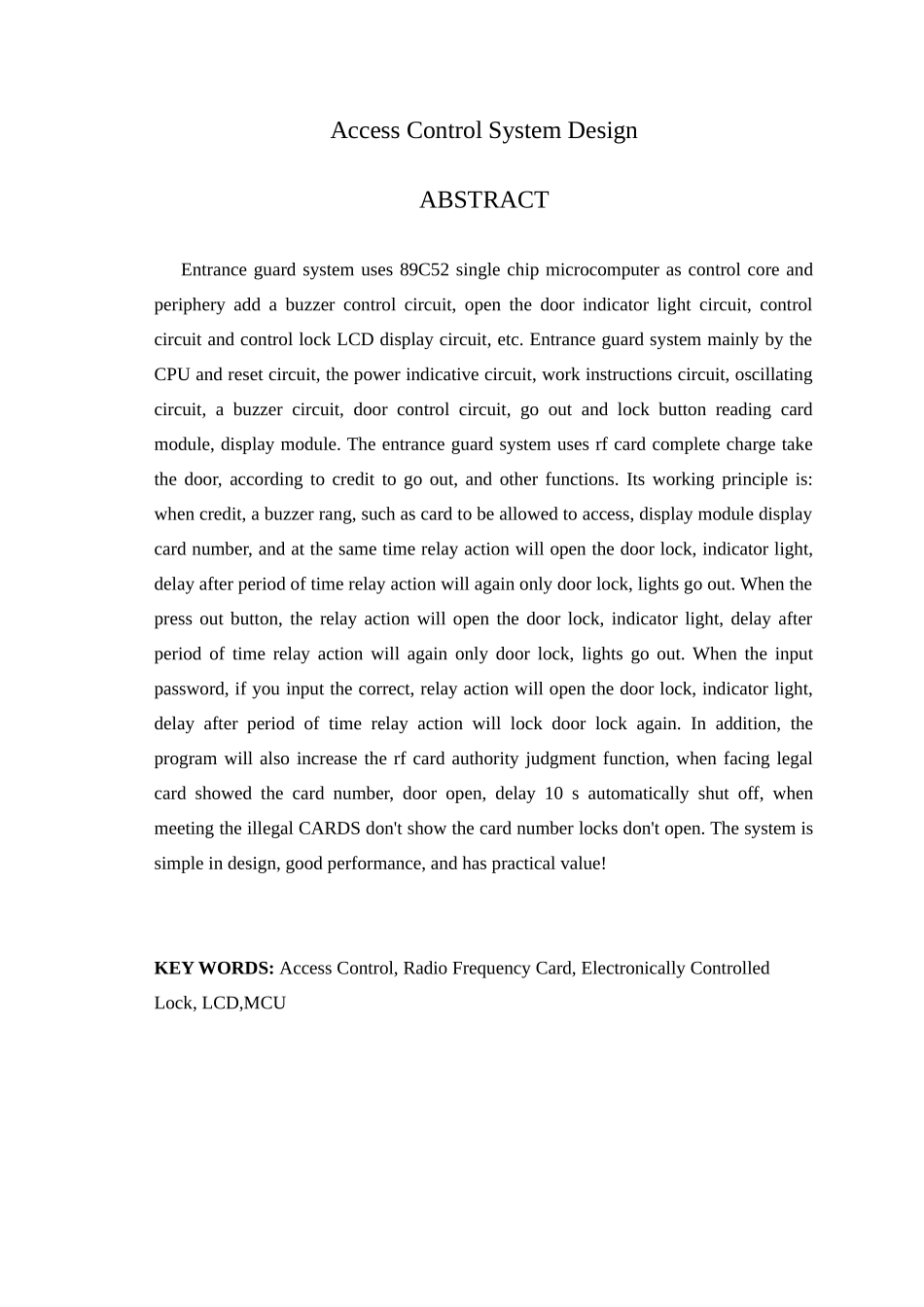

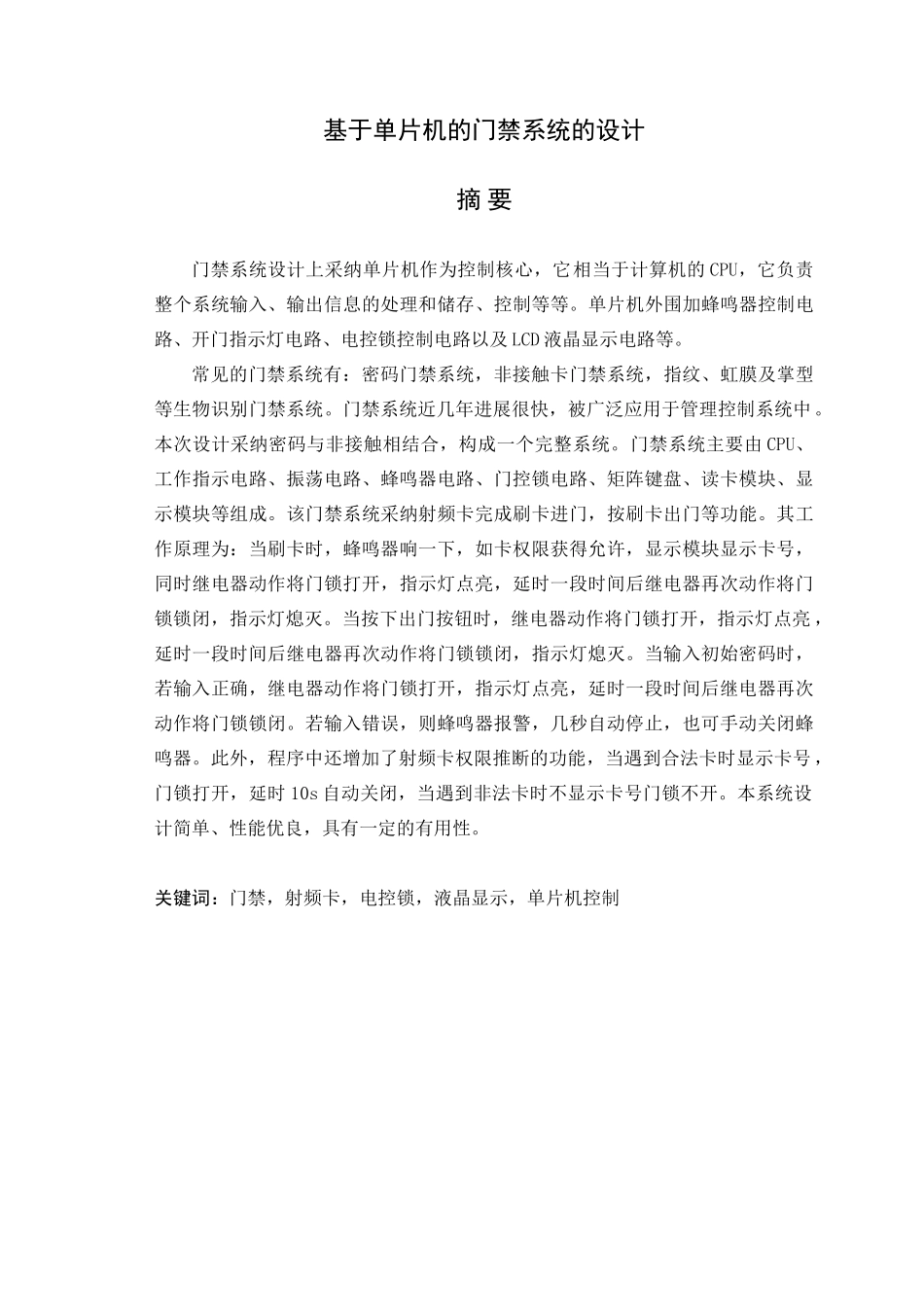

基于单片机的门禁系统的设计摘 要门禁系统设计上采纳单片机作为控制核心，它相当于计算机的 CPU，它负责整个系统输入、输出信息的处理和储存、控制等等。单片机外围加蜂鸣器控制电路、开门指示灯电路、电控锁控制电路以及 LCD 液晶显示电路等。常见的门禁系统有：密码门禁系统，非接触卡门禁系统，指纹、虹膜及掌型等生物识别门禁系统。门禁系统近几年进展很快，被广泛应用于管理控制系统中。本次设计采纳密码与非接触相结合，构成一个完整系统。门禁系统主要由 CPU、工作指示电路、振荡电路、蜂鸣器电路、门控锁电路、矩阵键盘、读卡模块、显示模块等组成。该门禁系统采纳射频卡完成刷卡进门，按刷卡出门等功能。其工作原理为：当刷卡时，蜂鸣器响一下，如卡权限获得允许，显示模块显示卡号，同时继电器动作将门锁打开，指示灯点亮，延时一段时间后继电器再次动作将门锁锁闭，指示灯熄灭。当按下出门按钮时，继电器动作将门锁打开，指示灯点亮 ，延时一段时间后继电器再次动作将门锁锁闭，指示灯熄灭。当输入初始密码时，若输入正确，继电器动作将门锁打开，指示灯点亮，延时一段时间后继电器再次动作将门锁锁闭。若输入错误，则蜂鸣器报警，几秒自动停止，也可手动关闭蜂鸣器。此外，程序中还增加了射频卡权限推断的功能，当遇到合法卡时显示卡号 ，门锁打开，延时 10s 自动关闭，当遇到非法卡时不显示卡号门锁不开。本系统设计简单、性能优良，具有一定的有用性。关键词：门禁，射频卡，电控锁，液晶显示，单片机控制Access Control System DesignABSTRACT Entrance guard system uses 89C52 single chip microcomputer as control core and periphery add a buzzer control circuit, open the door indicator light circuit, control circuit and control lock LCD display circuit, etc. Entrance guard system mainly by the CPU and reset circuit, the power indicative circuit, work instructions circuit, oscillating circuit, a buzzer circuit, door control circuit, go out and lock button reading card module, display module. The entrance guard system uses rf card complete charge take the door, according to credit to go out, and other functions. Its working principle is: when credit, a buzzer...
