基于单片机的红外遥控电扇设计大学论文

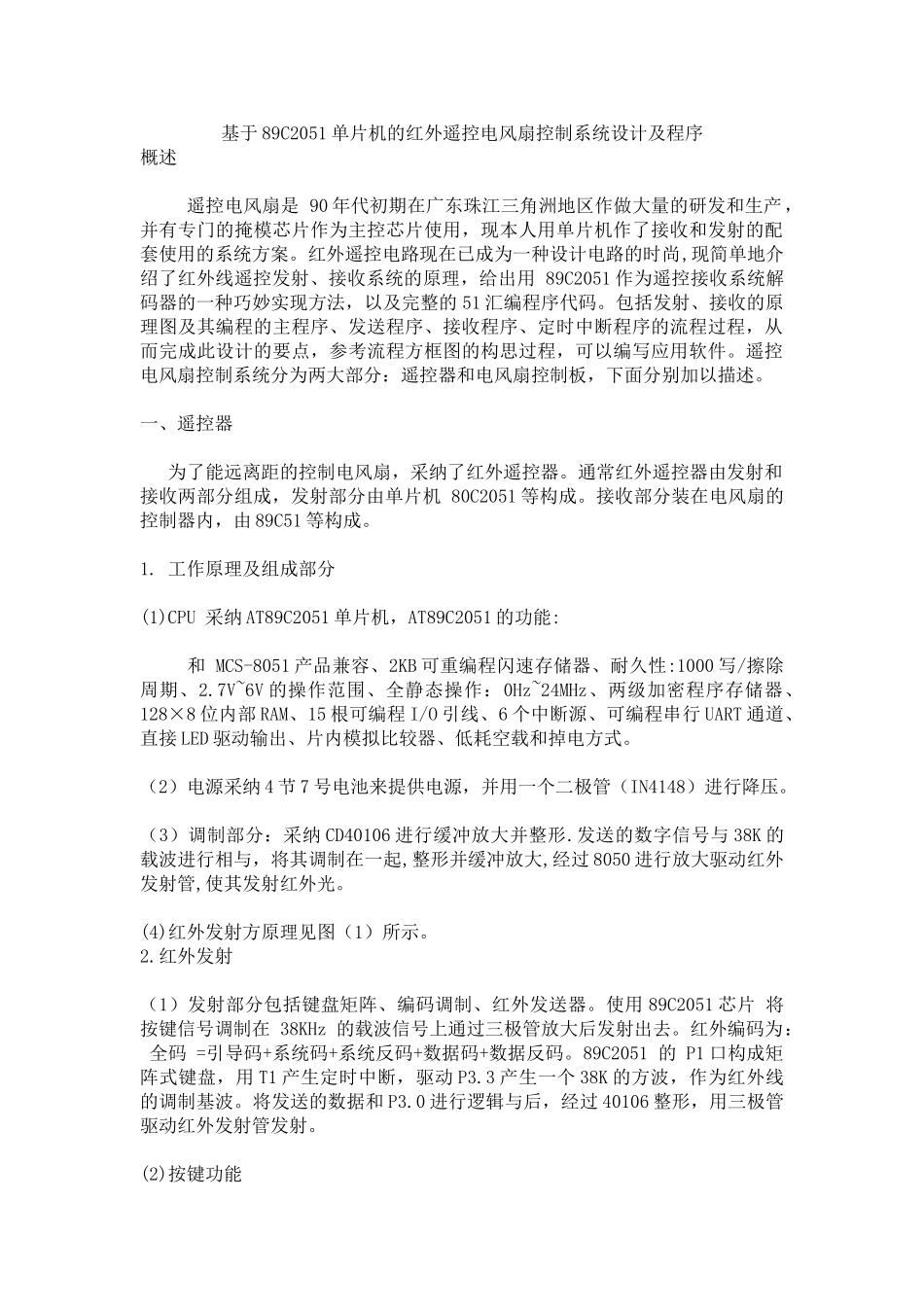

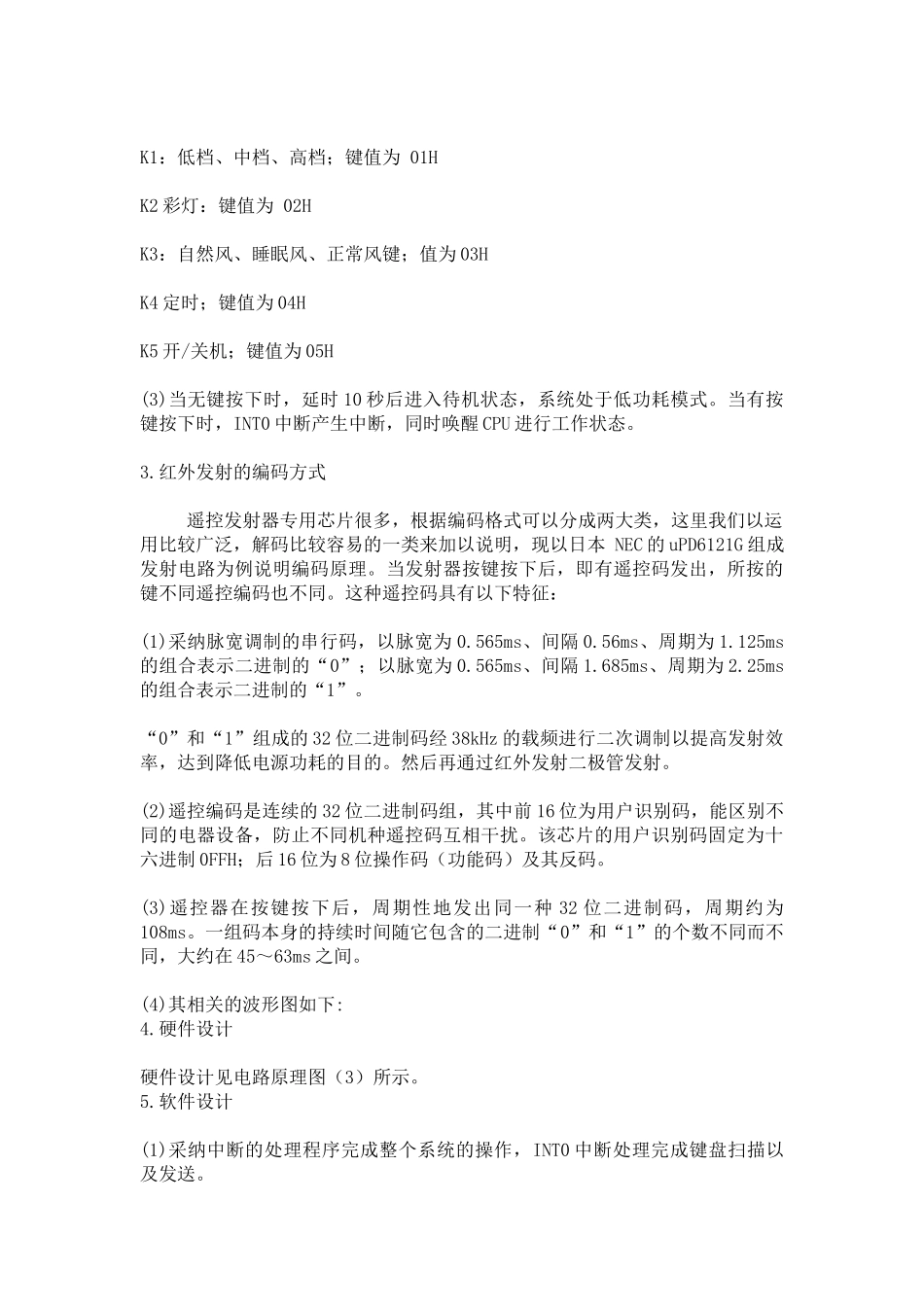

基于 89C2051 单片机的红外遥控电风扇控制系统设计及程序概述 遥控电风扇是 90 年代初期在广东珠江三角洲地区作做大量的研发和生产，并有专门的掩模芯片作为主控芯片使用，现本人用单片机作了接收和发射的配套使用的系统方案。红外遥控电路现在已成为一种设计电路的时尚,现简单地介绍了红外线遥控发射、接收系统的原理，给出用 89C2051 作为遥控接收系统解码器的一种巧妙实现方法，以及完整的 51 汇编程序代码。包括发射、接收的原理图及其编程的主程序、发送程序、接收程序、定时中断程序的流程过程，从而完成此设计的要点，参考流程方框图的构思过程，可以编写应用软件。遥控电风扇控制系统分为两大部分：遥控器和电风扇控制板，下面分别加以描述。一、遥控器 为了能远离距的控制电风扇，采纳了红外遥控器。通常红外遥控器由发射和接收两部分组成，发射部分由单片机 80C2051 等构成。接收部分装在电风扇的控制器内，由 89C51 等构成。1. 工作原理及组成部分(1)CPU 采纳 AT89C2051 单片机，AT89C2051 的功能: 和 MCS-8051 产品兼容、2KB 可重编程闪速存储器、耐久性:1000 写/擦除周期、2.7V~6V 的操作范围、全静态操作：0Hz~24MHz、两级加密程序存储器、128×8 位内部 RAM、15 根可编程 I/O 引线、6 个中断源、可编程串行 UART 通道、直接 LED 驱动输出、片内模拟比较器、低耗空载和掉电方式。（2）电源采纳 4 节 7 号电池来提供电源，并用一个二极管（IN4148）进行降压。（3）调制部分：采纳 CD40106 进行缓冲放大并整形.发送的数字信号与 38K 的载波进行相与，将其调制在一起,整形并缓冲放大,经过 8050 进行放大驱动红外发射管,使其发射红外光。(4)红外发射方原理见图（1）所示。2.红外发射（1）发射部分包括键盘矩阵、编码调制、红外发送器。使用 89C2051 芯片 将按键信号调制在 38KHz 的载波信号上通过三极管放大后发射出去。红外编码为： 全码 =引导码+系统码+系统反码+数据码+数据反码。89C2051 的 P1 口构成矩阵式键盘，用 T1 产生定时中断，驱动 P3.3 产生一个 38K 的方波，作为红外线的调制基波。将发送的数据和 P3.0 进行逻辑与后，经过 40106 整形，用三极管驱动红外发射管发射。(2)按键功能K1：低档、中档、高档；键值为 01HK2 彩灯：键值为 02HK3：自然风、睡眠风、正常风键；值为 03HK4 定时；键值为 04HK5 开/关机；键值为 05H(3)当无键按下时，延时 1...
