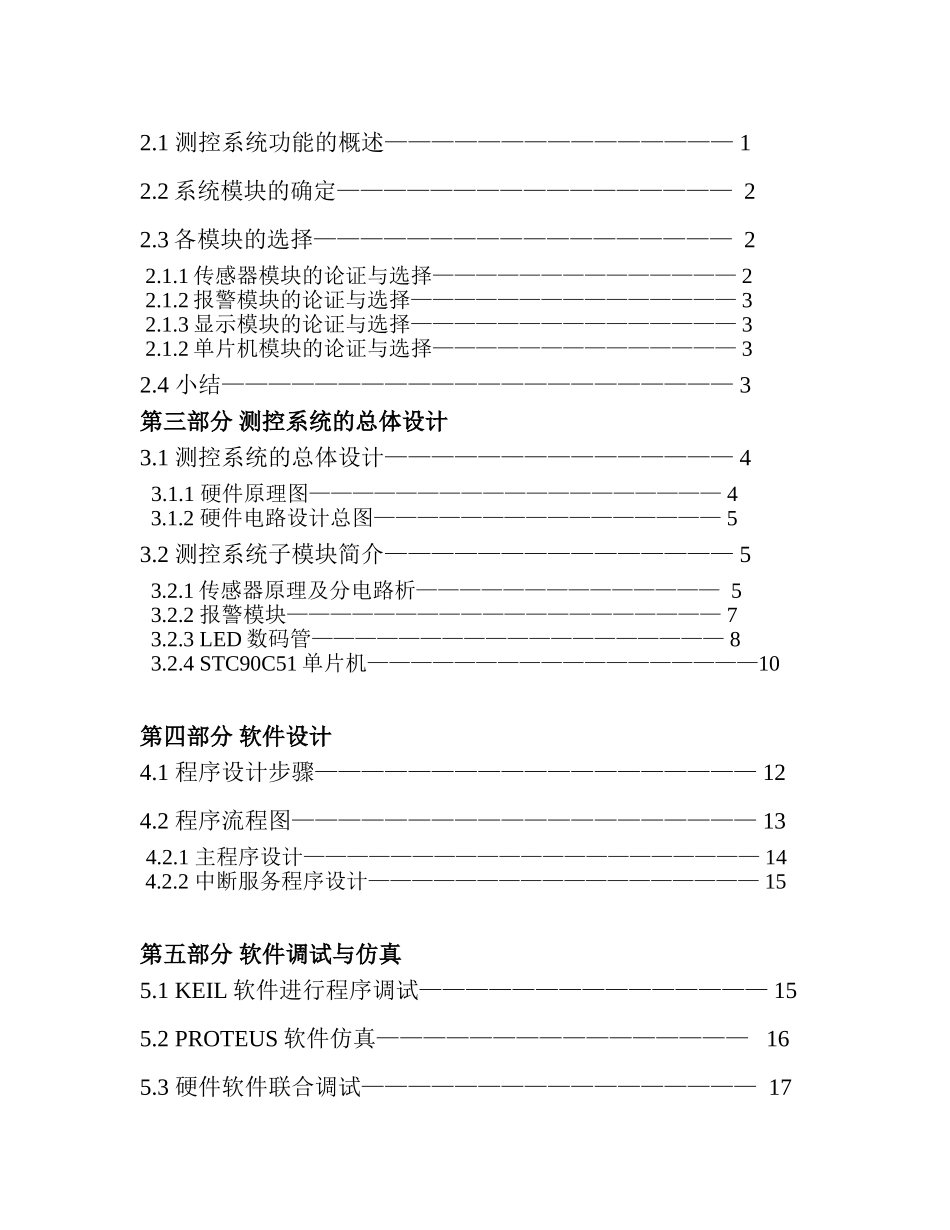

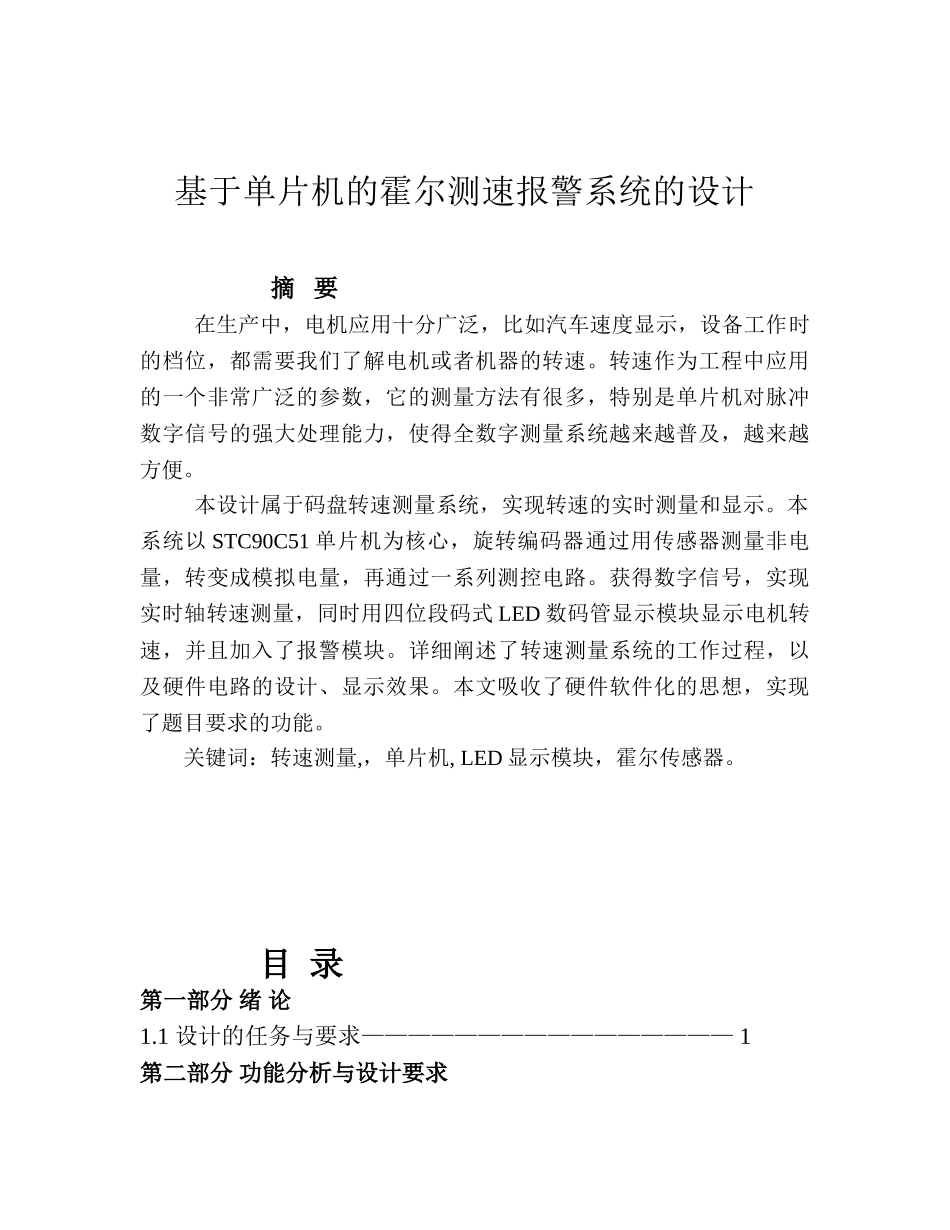

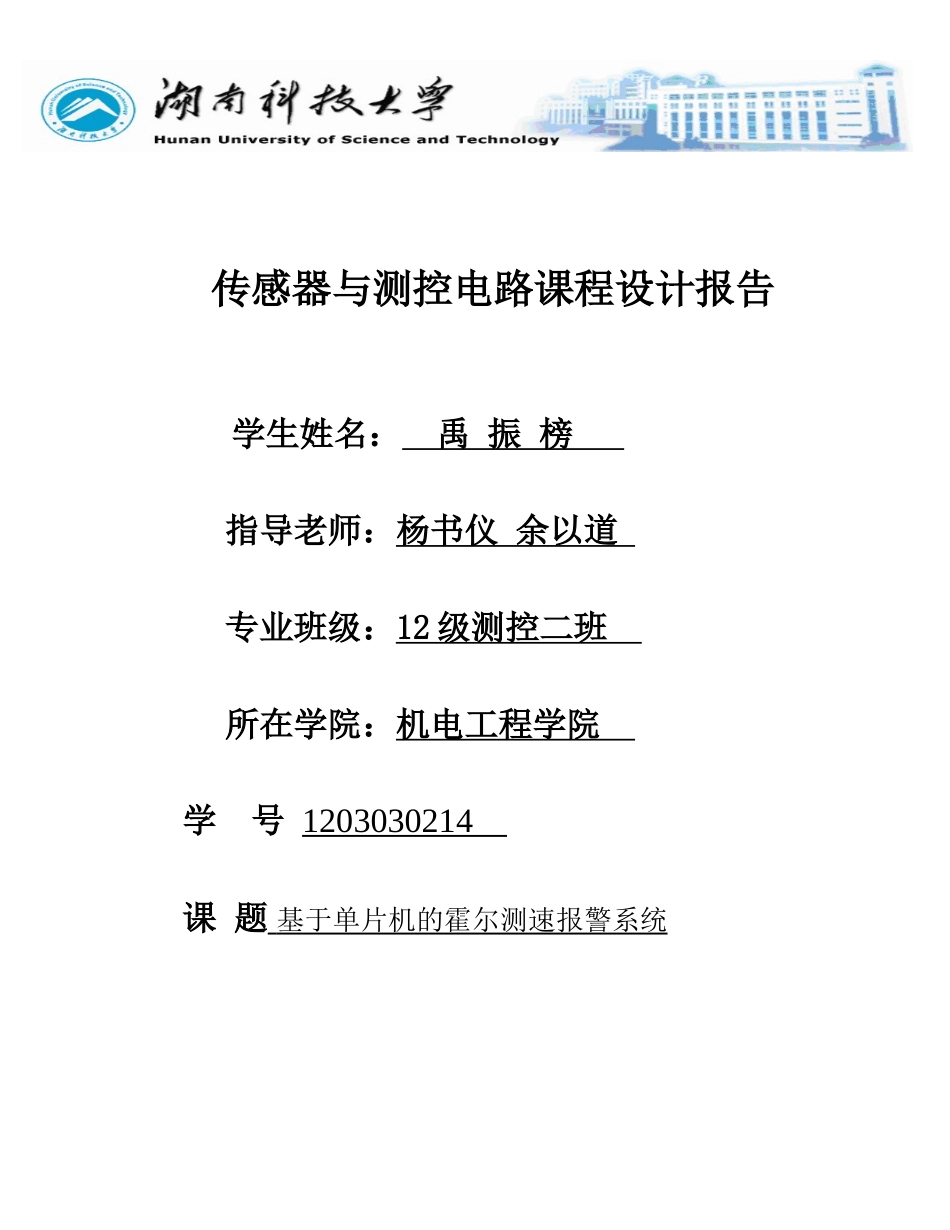

传感器与测控电路课程设计报告 学生姓名： 禹 振 榜 指导老师：杨书仪 余以道 专业班级：12 级测控二班 所在学院：机电工程学院 学 号 1203030214 课 题 基于单片机的霍尔测速报警系统 基于单片机的霍尔测速报警系统的设计 摘 要在生产中，电机应用十分广泛，比如汽车速度显示，设备工作时的档位，都需要我们了解电机或者机器的转速。转速作为工程中应用的一个非常广泛的参数，它的测量方法有很多，特别是单片机对脉冲数字信号的强大处理能力，使得全数字测量系统越来越普及，越来越方便。本设计属于码盘转速测量系统，实现转速的实时测量和显示。本系统以 STC90C51 单片机为核心，旋转编码器通过用传感器测量非电量，转变成模拟电量，再通过一系列测控电路。获得数字信号，实现实时轴转速测量，同时用四位段码式 LED 数码管显示模块显示电机转速，并且加入了报警模块。详细阐述了转速测量系统的工作过程，以及硬件电路的设计、显示效果。本文吸收了硬件软件化的思想，实现了题目要求的功能。关键词：转速测量,，单片机, LED 显示模块，霍尔传感器。 目 录第一部分 绪 论1.1 设计的任务与要求———————————————— 1第二部分 功能分析与设计要求2.1 测控系统功能的概述——————————————— 12.2 系统模块的确定————————————————— 22.3 各模块的选择—————————————————— 2 2.1.1 传感器模块的论证与选择—————————————— 2 2.1.2 报警模块的论证与选择——————————————— 3 2.1.3 显示模块的论证与选择——————————————— 3 2.1.2 单片机模块的论证与选择—————————————— 32.4 小结—————————————————————— 3第三部分 测控系统的总体设计3.1 测控系统的总体设计——————————————— 4 3.1.1 硬件原理图——————————————————— 4 3.1.2 硬件电路设计总图———————————————— 53.2 测控系统子模块简介——————————————— 5 3.2.1 传感器原理及分电路析—————————————— 5 3.2.2 报警模块———————————————————— 7 3.2.3 LED 数码管——————————————————— 8 3.2.4 STC90C51 单片机——————————————————10第四部...
