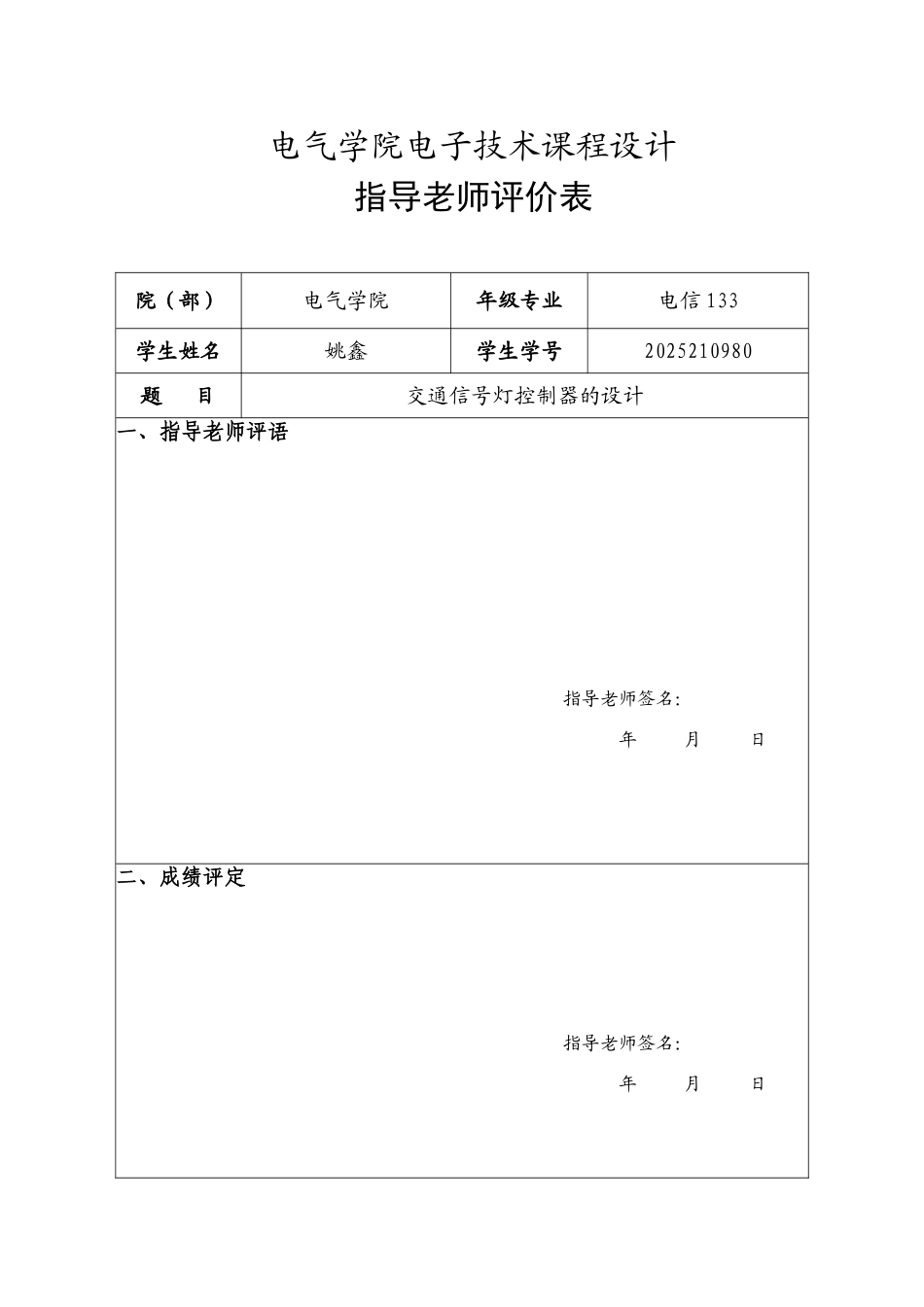

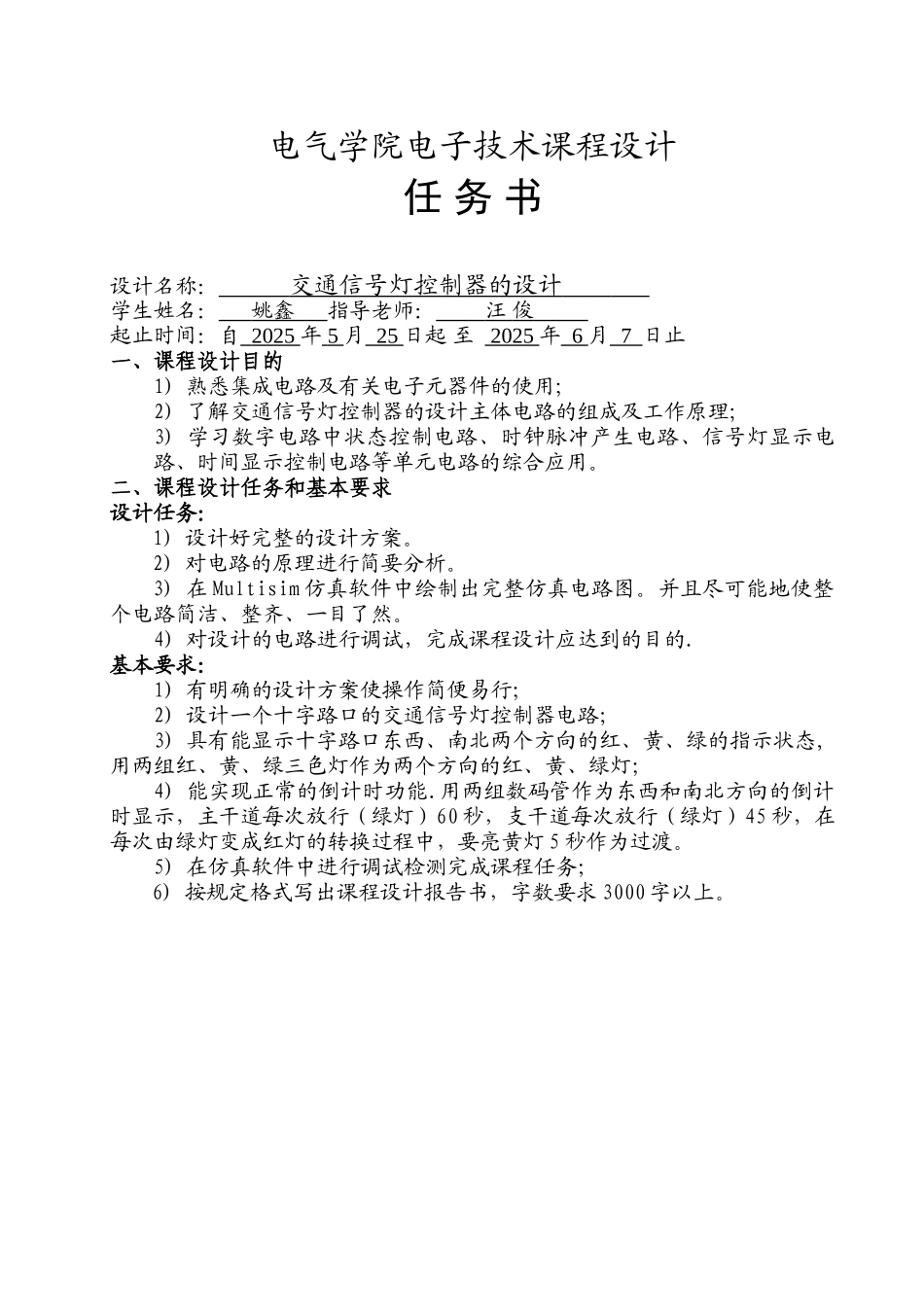

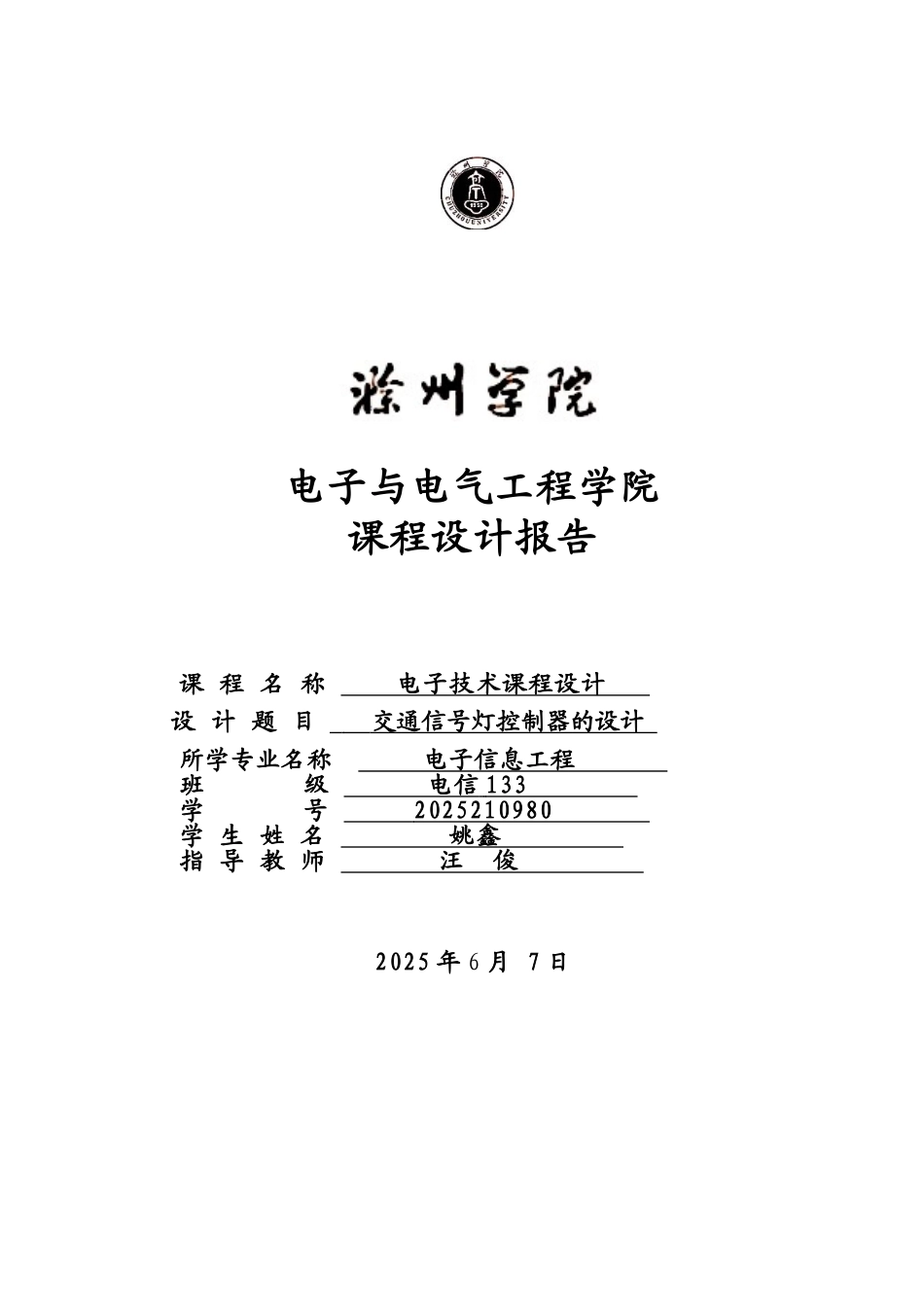

电子与电气工程学院课程设计报告课 程 名 称 电子技术课程设计 设 计 题 目 交通信号灯控制器的设计 所学专业名称 电子信息工程 班 级 电信 133 学 号 2025210980 学 生 姓 名 姚鑫 指 导 教 师 汪 俊 2025 年 6 月 7 日电气学院电子技术课程设计任 务 书设计名称： 交通信号灯控制器的设计 学生姓名： 姚鑫 指导老师： 汪 俊 起止时间：自 2025 年 5 月 25 日起 至 2025 年 6 月 7 日止一、课程设计目的1) 熟悉集成电路及有关电子元器件的使用;2) 了解交通信号灯控制器的设计主体电路的组成及工作原理;3) 学习数字电路中状态控制电路、时钟脉冲产生电路、信号灯显示电路、时间显示控制电路等单元电路的综合应用。二、课程设计任务和基本要求设计任务：1) 设计好完整的设计方案。2) 对电路的原理进行简要分析。3) 在 Multisim 仿真软件中绘制出完整仿真电路图。并且尽可能地使整个电路简洁、整齐、一目了然。4) 对设计的电路进行调试，完成课程设计应达到的目的.基本要求：1) 有明确的设计方案使操作简便易行；2) 设计一个十字路口的交通信号灯控制器电路；3) 具有能显示十字路口东西、南北两个方向的红、黄、绿的指示状态, 用两组红、黄、绿三色灯作为两个方向的红、黄、绿灯；4) 能实现正常的倒计时功能.用两组数码管作为东西和南北方向的倒计时显示，主干道每次放行（绿灯）60 秒，支干道每次放行（绿灯）45 秒，在每次由绿灯变成红灯的转换过程中，要亮黄灯 5 秒作为过渡。5) 在仿真软件中进行调试检测完成课程任务；6) 按规定格式写出课程设计报告书，字数要求 3000 字以上。电气学院电子技术课程设计指导老师评价表院（部）电气学院年级专业电信 133学生姓名姚鑫学生学号2025210980题 目交通信号灯控制器的设计一、指导老师评语指导老师签名： 年 月 日 二、成绩评定指导老师签名： 年 月 日 目录 摘要与关键词......................................................................................................................................................11 交通信号灯控制电路的概述............................................................................................................................22 原理分析.............................................................................................
