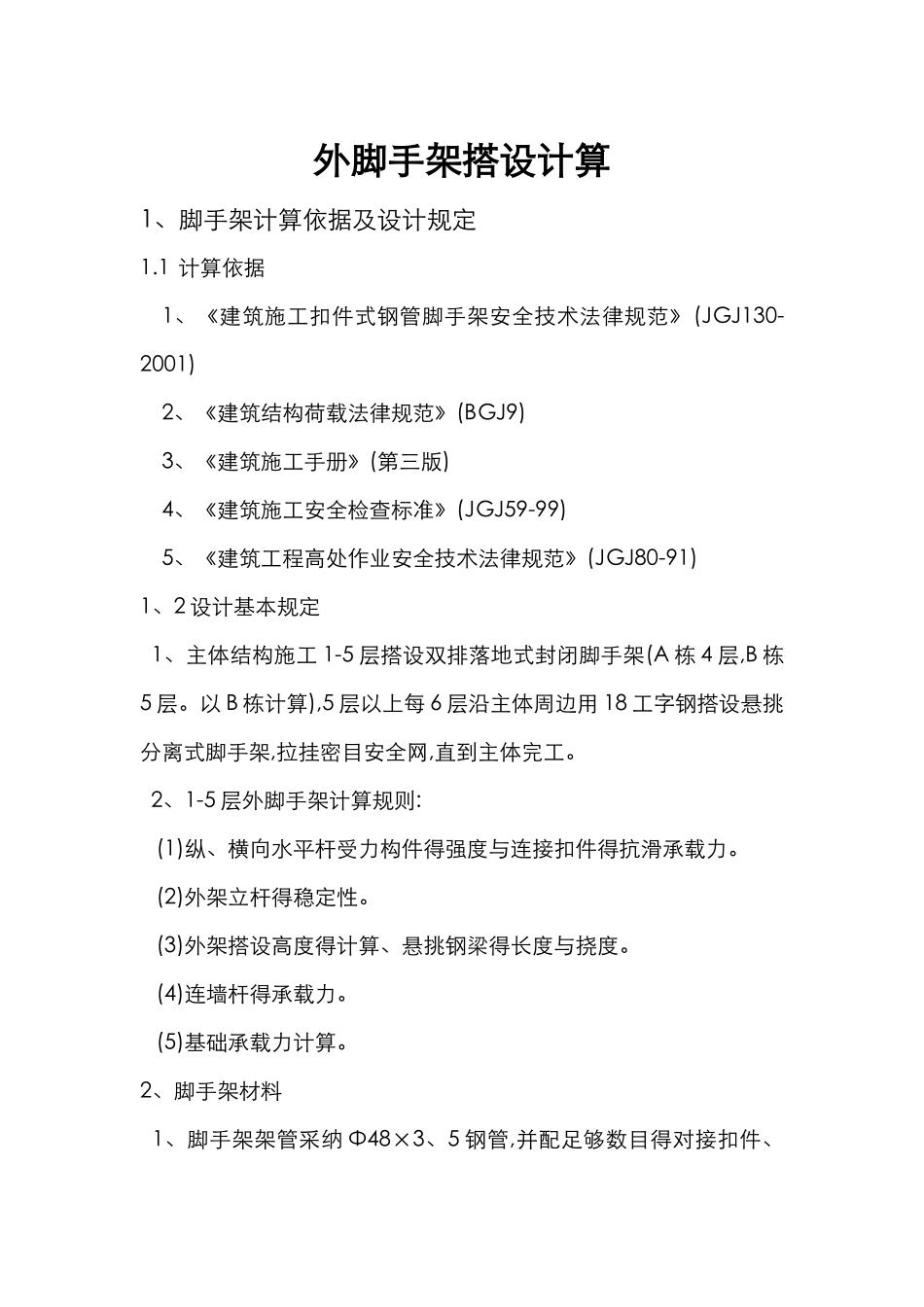

外脚手架搭设计算

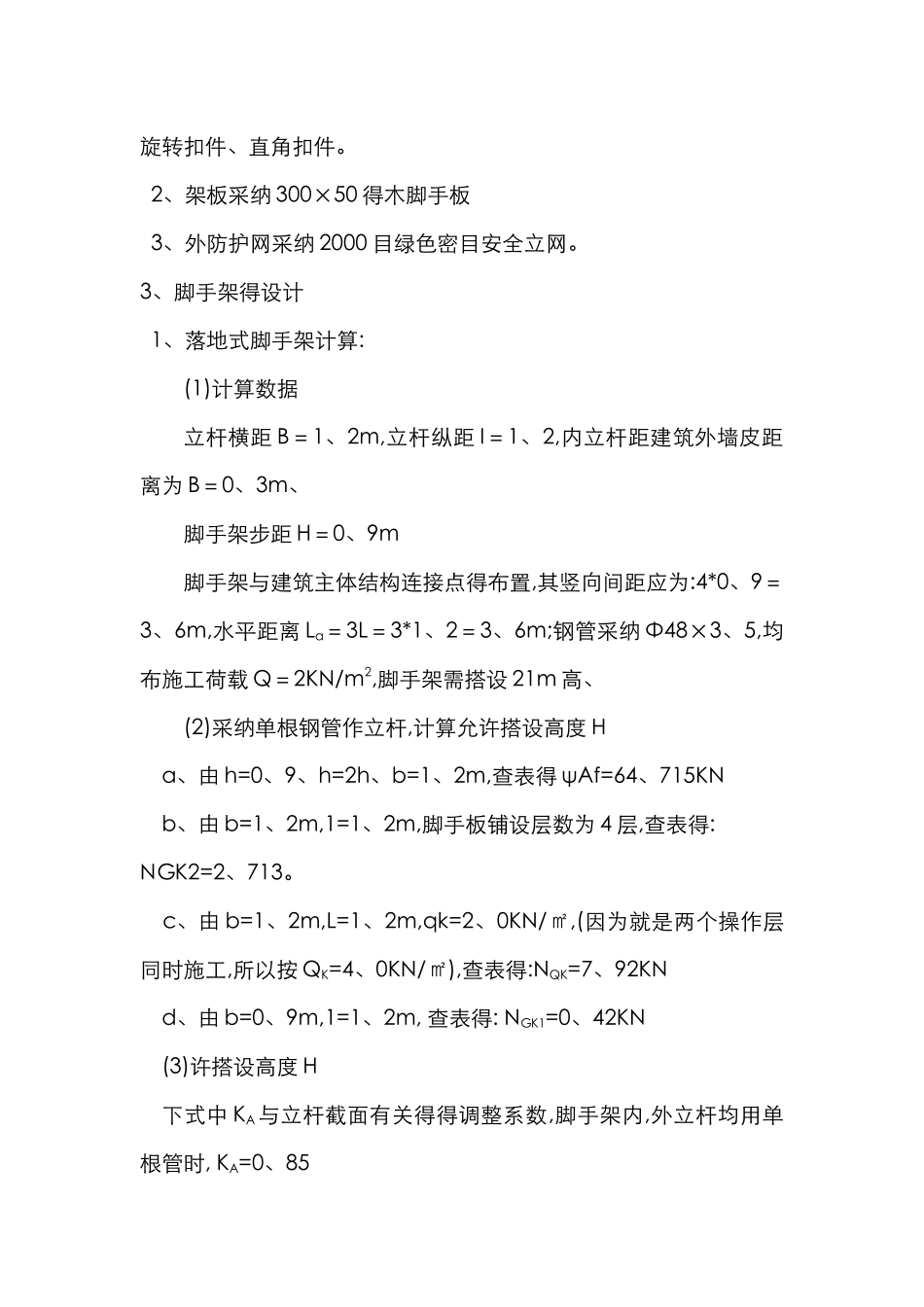

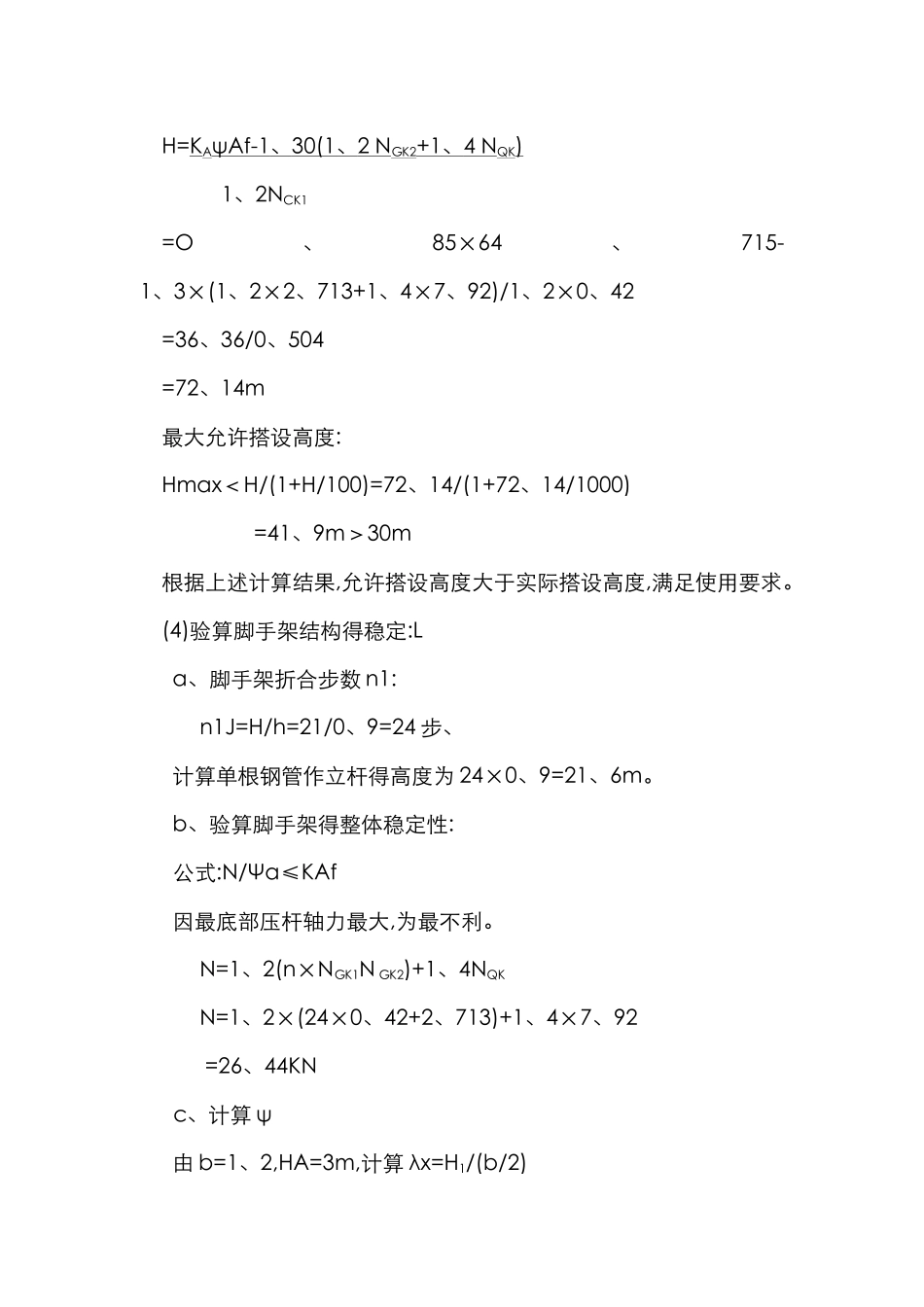

外脚手架搭设计算1、脚手架计算依据及设计规定1.1 计算依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)2、《建筑结构荷载法律规范》(BGJ9)3、《建筑施工手册》(第三版)4、《建筑施工安全检查标准》(JGJ59-99)5、《建筑工程高处作业安全技术法律规范》(JGJ80-91)1、2 设计基本规定 1、主体结构施工 1-5 层搭设双排落地式封闭脚手架(A 栋 4 层,B 栋5 层。以 B 栋计算),5 层以上每 6 层沿主体周边用 18 工字钢搭设悬挑分离式脚手架,拉挂密目安全网,直到主体完工。 2、1-5 层外脚手架计算规则: (1)纵、横向水平杆受力构件得强度与连接扣件得抗滑承载力。 (2)外架立杆得稳定性。 (3)外架搭设高度得计算、悬挑钢梁得长度与挠度。 (4)连墙杆得承载力。 (5)基础承载力计算。2、脚手架材料 1、脚手架架管采纳 Φ48×3、5 钢管,并配足够数目得对接扣件、旋转扣件、直角扣件。 2、架板采纳 300×50 得木脚手板 3、外防护网采纳 2000 目绿色密目安全立网。3、脚手架得设计 1、落地式脚手架计算:(1)计算数据立杆横距 B＝1、2m,立杆纵距 I＝1、2,内立杆距建筑外墙皮距离为 B＝0、3m、脚手架步距 H＝0、9m脚手架与建筑主体结构连接点得布置,其竖向间距应为:4*0、9＝3、6m,水平距离 La＝3L＝3*1、2＝3、6m;钢管采纳 Φ48×3、5,均布施工荷载 Q＝2KN/m2,脚手架需搭设 21m 高、(2)采纳单根钢管作立杆,计算允许搭设高度 Ha、由 h=0、9、h=2h、b=1、2m,查表得 ψAf=64、715KNb、由 b=1、2m,1=1、2m,脚手板铺设层数为 4 层,查表得:NGK2=2、713。 c、由 b=1、2m,L=1、2m,qk=2、0KN/㎡,(因为就是两个操作层同时施工,所以按 QK=4、0KN/㎡),查表得:NQK=7、92KNd、由 b=0、9m,1=1、2m, 查表得: NGK1=0、42KN(3)许搭设高度 H下式中 KA与立杆截面有关得得调整系数,脚手架内,外立杆均用单根管时, KA=0、85H=KAψAf-1 、 30(1 、 2 N GK2+1 、 4 N QK) 1、2NCK1=O、85×64、715-1、3×(1、2×2、713+1、4×7、92)/1、2×0、42=36、36/0、504=72、14m最大允许搭设高度:Hmax＜H/(1+H/100)=72、14/(1+72、14/1000) =41、9m＞30m根据上述计算结果,允许搭设高度大于实际搭设高度,满足使用要求。(4)验算脚手架结构得稳定:La、脚手架折合步数 n1: n1J=H/h=21/0、9=24 步、计算单根钢管作立杆得高度为 24×0、9=21、6m。b、验算脚手架得整体稳定性:公式:N/Ψa≤KAf因最底部压杆轴力最大,为...
