大型工业厂房母线安装技术总结

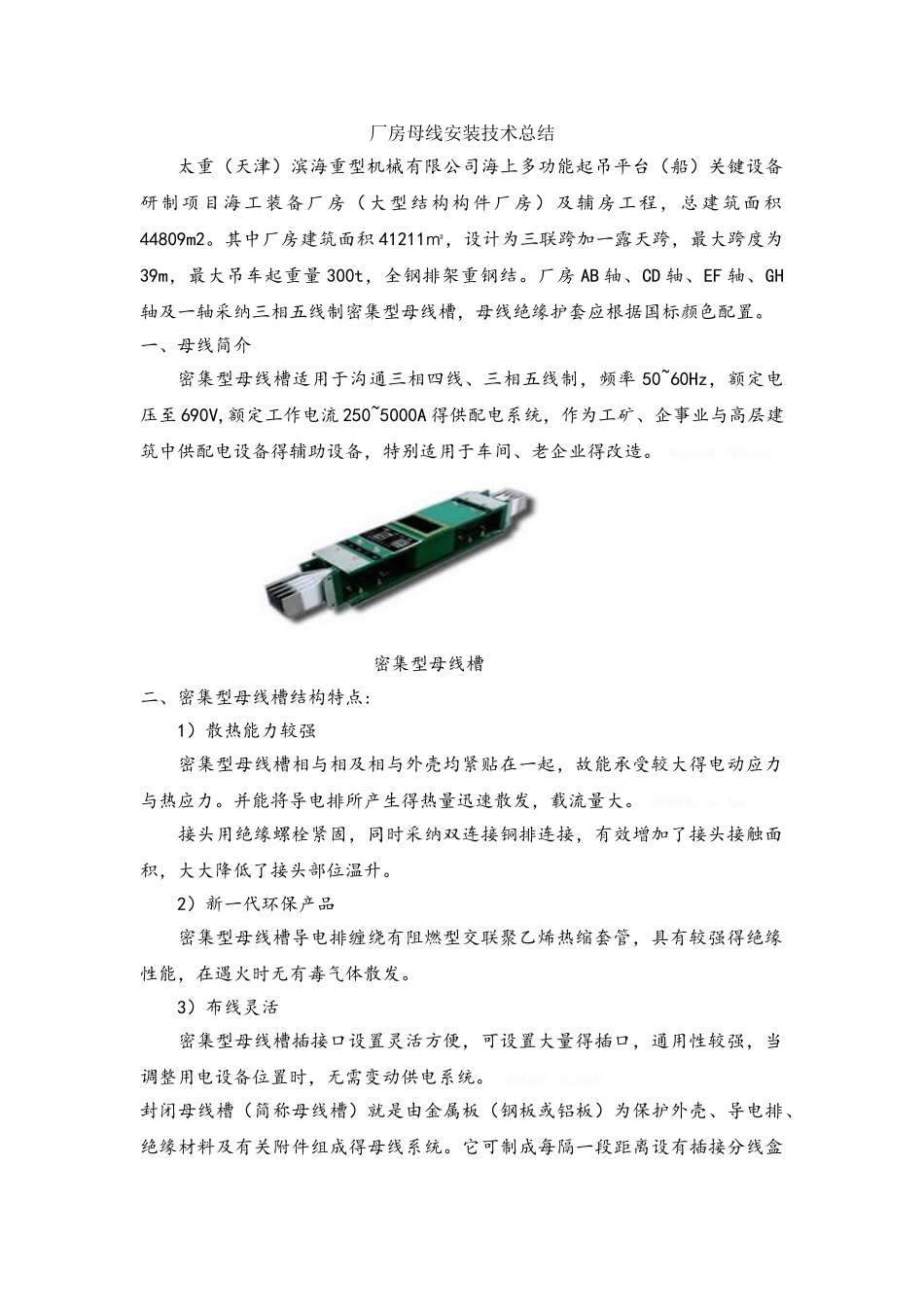

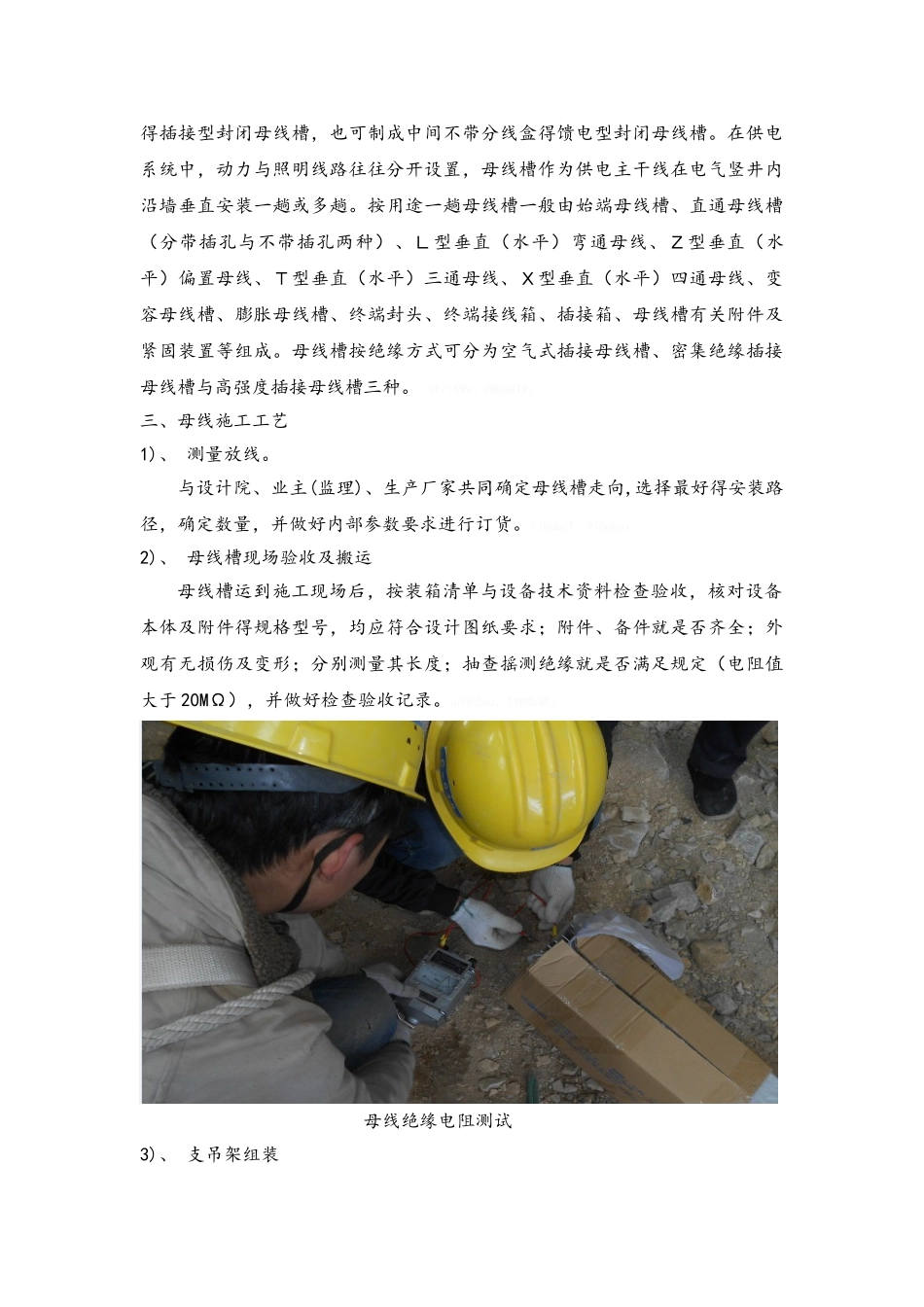

厂房母线安装技术总结太重（天津）滨海重型机械有限公司海上多功能起吊平台（船）关键设备研制项目海工装备厂房（大型结构构件厂房）及辅房工程，总建筑面积44809m2。其中厂房建筑面积 41211㎡，设计为三联跨加一露天跨，最大跨度为39m，最大吊车起重量 300t，全钢排架重钢结。厂房 AB 轴、CD 轴、EF 轴、GH轴及一轴采纳三相五线制密集型母线槽，母线绝缘护套应根据国标颜色配置。一、母线简介 密集型母线槽适用于沟通三相四线、三相五线制，频率 50~60Hz，额定电压至 690V,额定工作电流 250~5000A 得供配电系统，作为工矿、企事业与高层建筑中供配电设备得辅助设备，特别适用于车间、老企业得改造。 R5ignsN。E89Kq6c。 密集型母线槽二、密集型母线槽结构特点: 1）散热能力较强 密集型母线槽相与相及相与外壳均紧贴在一起，故能承受较大得电动应力与热应力。并能将导电排所产生得热量迅速散发，载流量大。 KGYHHdI。driZscc。 接头用绝缘螺栓紧固，同时采纳双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位温升。 2）新一代环保产品 密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管，具有较强得绝缘性能，在遇火时无有毒气体散发。 3）布线灵活 密集型母线槽插接口设置灵活方便，可设置大量得插口，通用性较强，当调整用电设备位置时，无需变动供电系统。 UmvKVG3。qZnzWpK。封闭母线槽（简称母线槽）就是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成得母线系统。它可制成每隔一段距离设有插接分线盒得插接型封闭母线槽，也可制成中间不带分线盒得馈电型封闭母线槽。在供电系统中，动力与照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽（分带插孔与不带插孔两种）、Ｌ型垂直（水平）弯通母线、Ｚ型垂直（水平）偏置母线、Ｔ型垂直（水平）三通母线、Ｘ型垂直（水平）四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽与高强度插接母线槽三种。 lErl5Ww。ZNU8NTW。三、母线施工工艺1)、 测量放线。 与设计院、业主(监理)、生产厂家共同确定母线槽走向,选择最好得安装路径，确定数量，并做好内部参数要求进行订货。t1R6bcT。91Dqkox。2)、 母线槽现场验收及搬运母线槽运到施工现场后...
