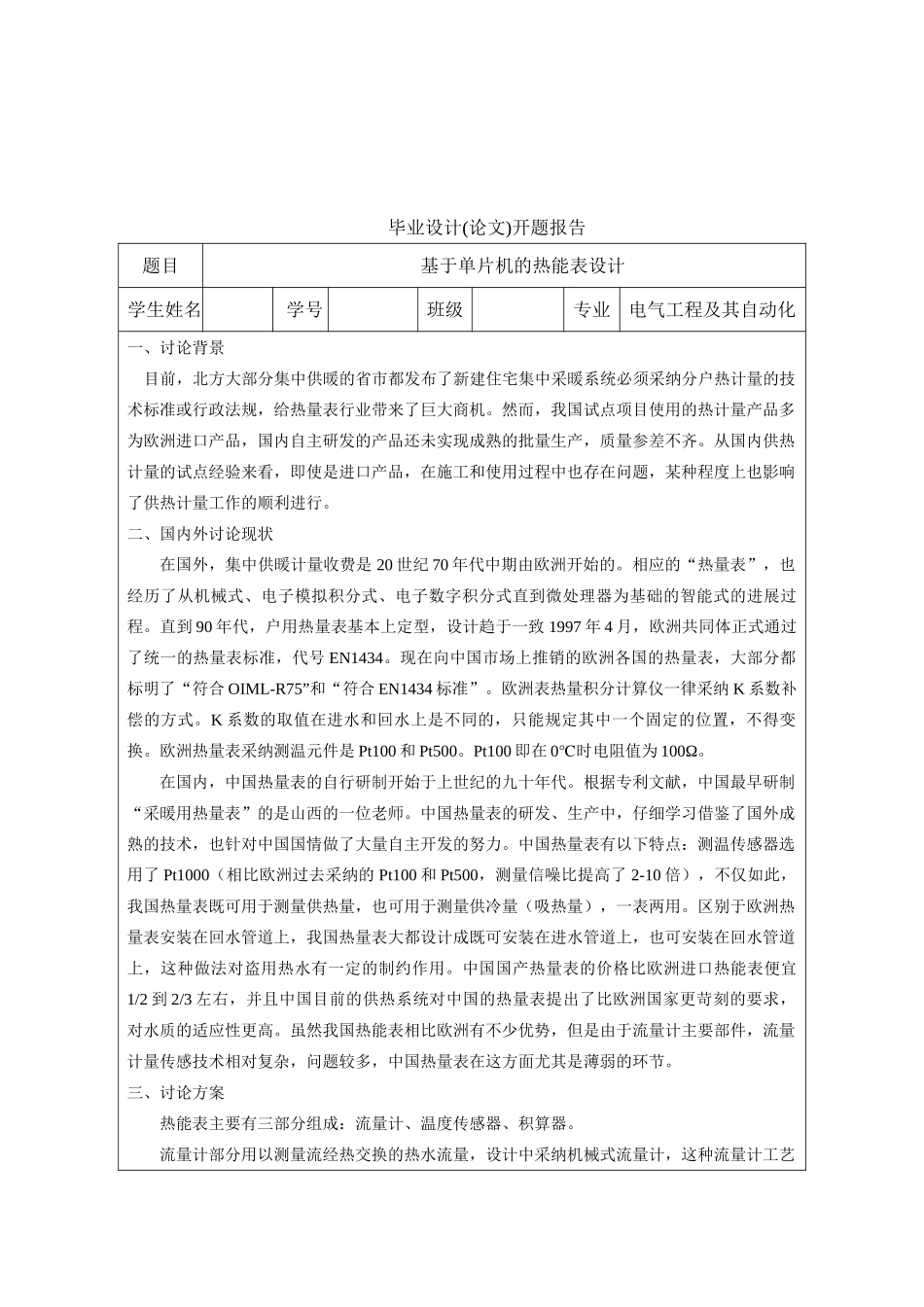

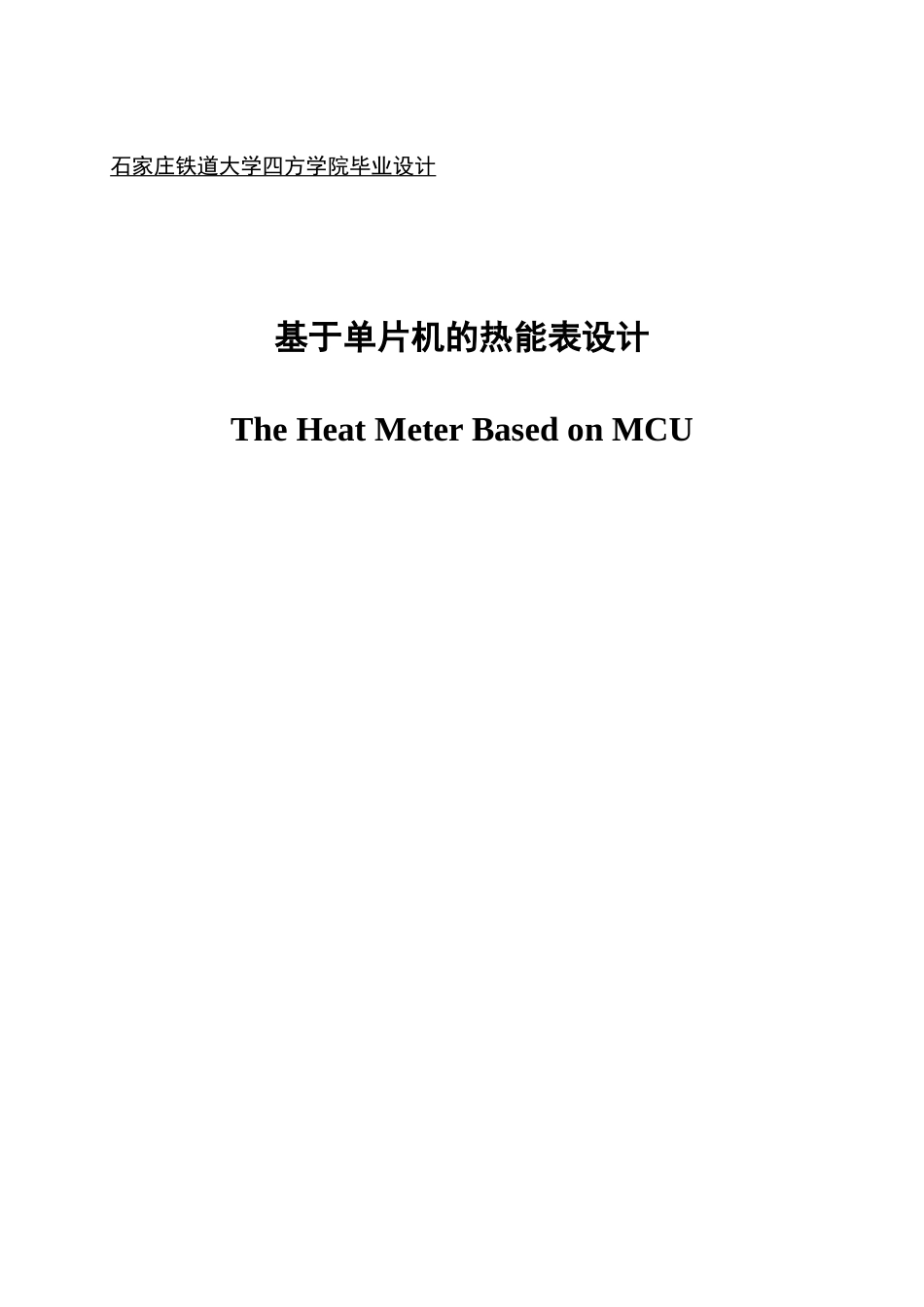

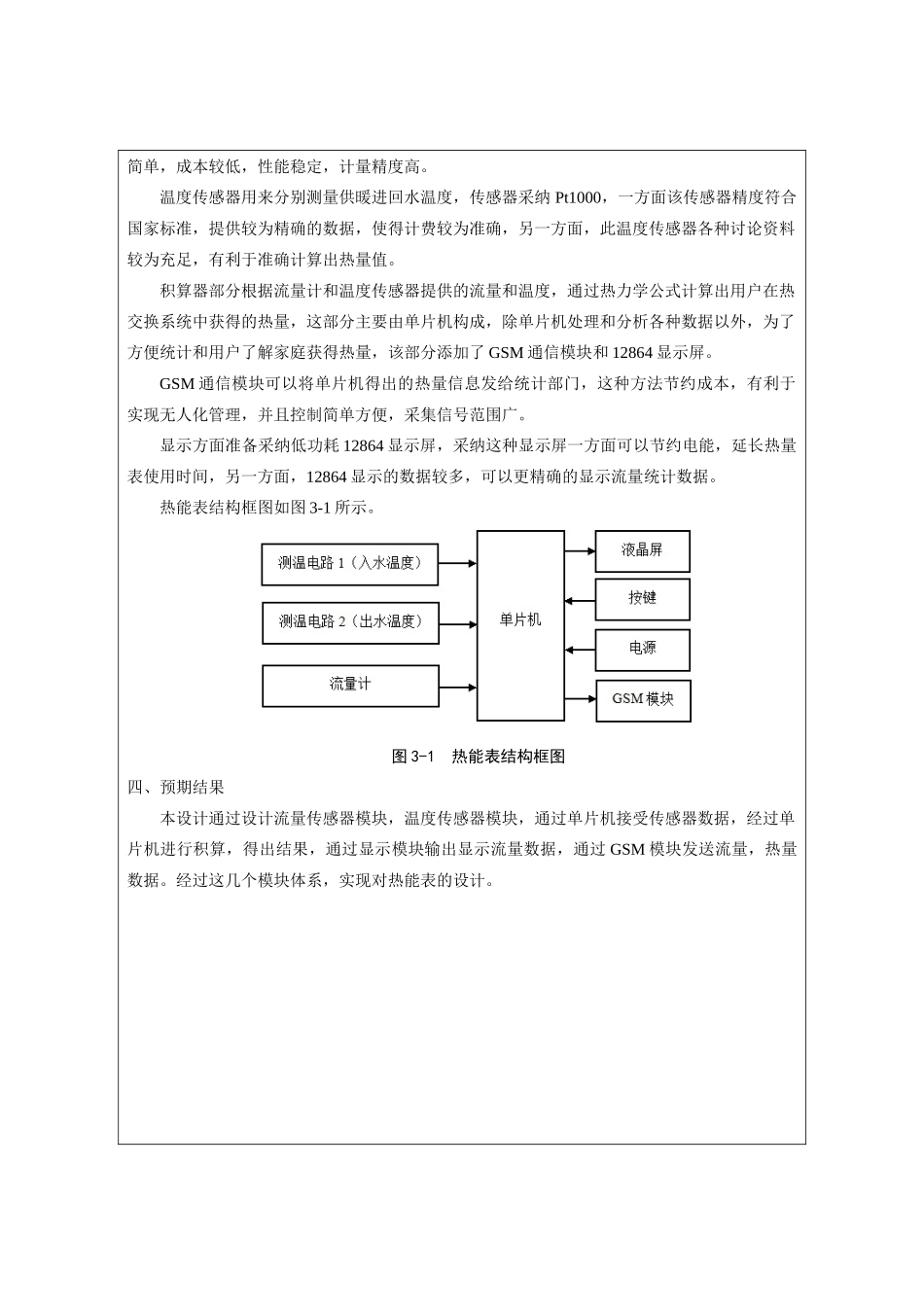

石家庄铁道大学四方学院毕业设计基于单片机的热能表设计The Heat Meter Based on MCU毕业设计(论文)开题报告题目基于单片机的热能表设计 学生姓名学号 班级 专业电气工程及其自动化一、讨论背景 目前，北方大部分集中供暖的省市都发布了新建住宅集中采暖系统必须采纳分户热计量的技术标准或行政法规，给热量表行业带来了巨大商机。然而，我国试点项目使用的热计量产品多为欧洲进口产品，国内自主研发的产品还未实现成熟的批量生产，质量参差不齐。从国内供热计量的试点经验来看，即使是进口产品，在施工和使用过程中也存在问题，某种程度上也影响了供热计量工作的顺利进行。二、国内外讨论现状在国外，集中供暖计量收费是 20 世纪 70 年代中期由欧洲开始的。相应的“热量表”，也经历了从机械式、电子模拟积分式、电子数字积分式直到微处理器为基础的智能式的进展过程。直到 90 年代，户用热量表基本上定型，设计趋于一致 1997 年 4 月，欧洲共同体正式通过了统一的热量表标准，代号 EN1434。现在向中国市场上推销的欧洲各国的热量表，大部分都标明了“符合 OIML-R75”和“符合 EN1434 标准”。欧洲表热量积分计算仪一律采纳 K 系数补偿的方式。K 系数的取值在进水和回水上是不同的，只能规定其中一个固定的位置，不得变换。欧洲热量表采纳测温元件是 Pt100 和 Pt500。Pt100 即在 0℃时电阻值为 100Ω。在国内，中国热量表的自行研制开始于上世纪的九十年代。根据专利文献，中国最早研制“采暖用热量表”的是山西的一位老师。中国热量表的研发、生产中，仔细学习借鉴了国外成熟的技术，也针对中国国情做了大量自主开发的努力。中国热量表有以下特点：测温传感器选用了 Pt1000（相比欧洲过去采纳的 Pt100 和 Pt500，测量信噪比提高了 2-10 倍），不仅如此，我国热量表既可用于测量供热量，也可用于测量供冷量（吸热量），一表两用。区别于欧洲热量表安装在回水管道上，我国热量表大都设计成既可安装在进水管道上，也可安装在回水管道上，这种做法对盗用热水有一定的制约作用。中国国产热量表的价格比欧洲进口热能表便宜1/2 到 2/3 左右，并且中国目前的供热系统对中国的热量表提出了比欧洲国家更苛刻的要求，对水质的适应性更高。虽然我国热能表相比欧洲有不少优势，但是由于流量计主要部件，流量计量传感技术相对复杂，问题较多，中国热量表在这方面尤其是薄弱的环节。三、讨论方案热能表主要有三部分组...
