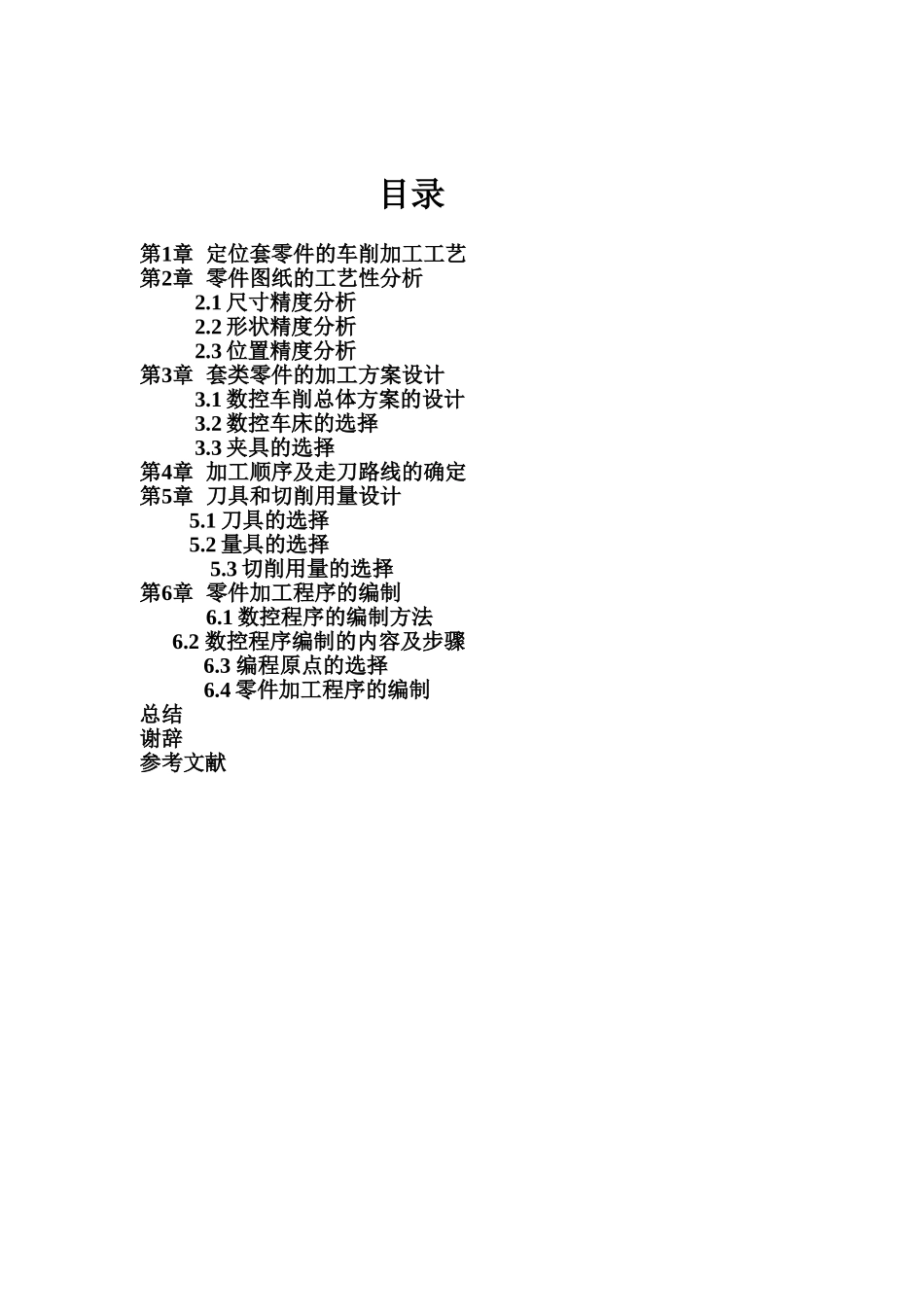

毕业设计说明书定位套的数控车削加工工艺及编程系 部：专 业：班 级：姓 名: 学 号：指导老师：目录第1章 定位套零件的车削加工工艺第2章 零件图纸的工艺性分析 2.1 尺寸精度分析 2.2 形状精度分析 2.3 位置精度分析第3章 套类零件的加工方案设计 3.1 数控车削总体方案的设计 3.2 数控车床的选择 3.3 夹具的选择第4章 加工顺序及走刀路线的确定第5章 刀具和切削用量设计 5.1 刀具的选择 5.2 量具的选择5.3 切削用量的选择第6章 零件加工程序的编制6.1 数控程序的编制方法 6.2 数控程序编制的内容及步骤6.3 编程原点的选择6.4 零件加工程序的编制总结谢辞参考文献定位套的数控车削加工工艺及编程第1章 定位套零件的车削加工工艺数控加工工艺是伴随着数控机床产生的，进展而逐步完善起来的的一种应用型技术。是大量数控加工的实践的经验总结。数控加工工艺过程是利用切削刀具在数控机床上直接改变加工对象的形状、尺寸、表面位置、表面形态等。使其成为成品和半成品的过程，数控加工工艺与数控编程之间有着重要的关系，且数控加工工艺是编程的前提。制定的数控车削加工工艺合理与否，对程序的编制，机床的加工效率和零件的加工精度都有影响。因此，应遵循一般的工艺原则并结合数控车床的特点，仔细而详细的制定好零件的数控车削加工工艺第 2 章 零件图样的工艺性分析零件图的分析是制定数控车削工艺的首要内容。该零件是一个套类零件，下面将着重对其加工工艺进行分析。2.1 尺寸精度分析该零件图尺寸完整，精度上，零件的Φ58：经表查, 加工的精度等级为 IT8Φ50：经表查，加工的精度等级为 IT6Φ40：经表查，加工的精度等级为 IT7M30*1.5-7H,加工精度等级为 IT7,如上尺寸精度较高，其他尺寸的加工精度等级为 IT14.2.2 形状精度分析 该零件属于轴套类零件加工内容包括外圆柱面、外圆弧面、外倒角、内圆柱面、内链面、内沟槽、内螺纹和内倒角。2.3 位置精度分析工件外围上有几处圆弧面，且半径较小，故加工时应注意保证精度，如图中的 R4、R5,还有几处公差要求较高。在加工时应保证尺寸的精度、表面粗糙度得要求。第 3 章 套类零件的加工方案设计一般应根据零件的加工精度，表面粗超度、材料、结构形状、尺寸及生产类型确定零件表面的数控车削加工方法及加工方案。3.1 数控车削总体方案设计（1）数控车削外回转表面及端面加工方案的确定加工精度为 IT7~9 级、Ra0.8~1.6um 的除淬火钢以外的常...
