实验报告-电力电子仿真实验

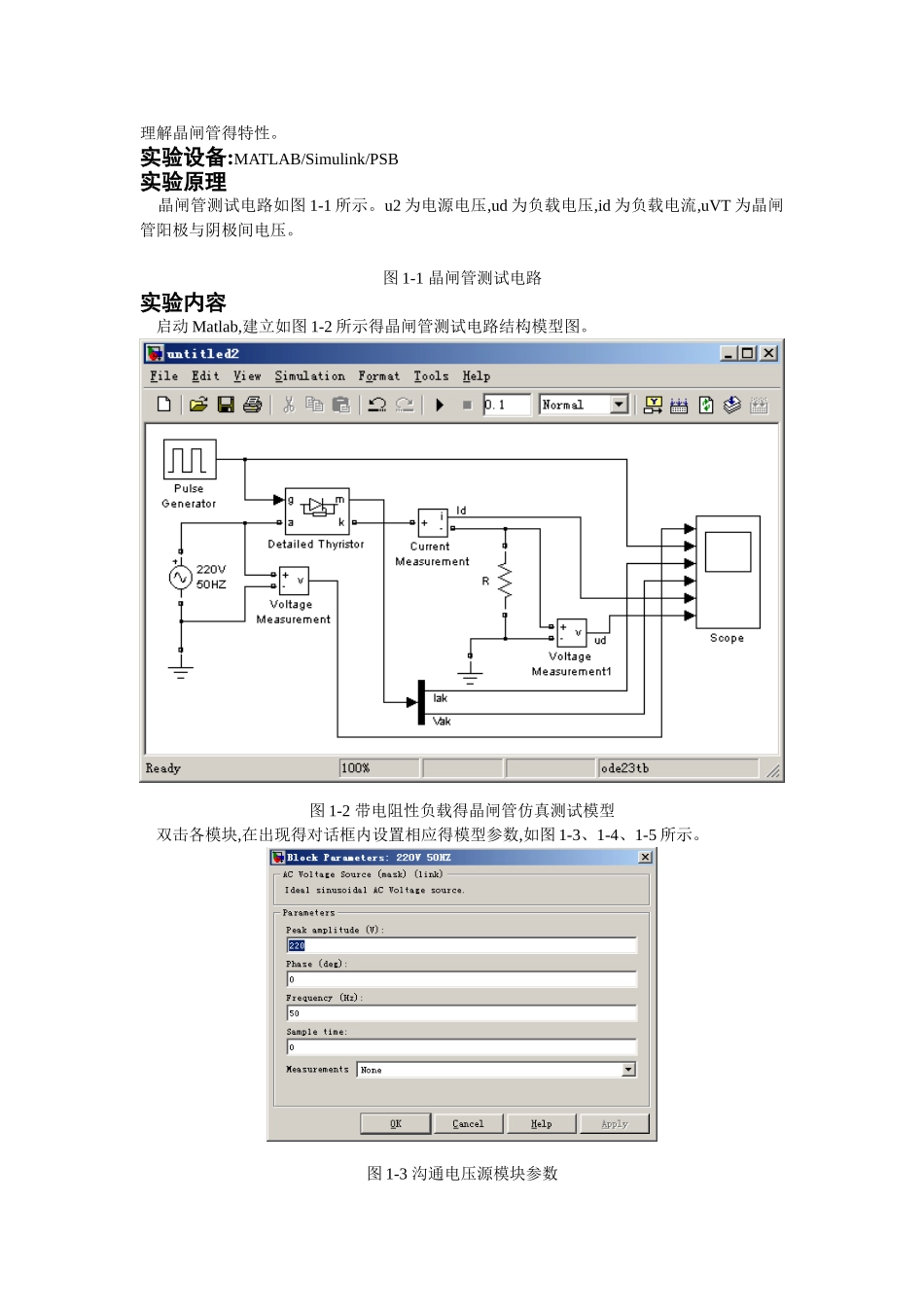

电力电子仿真实验实验报告院 系:电气与电子工程学院班 级: 电气 1309 班 学 号: 1131540517 学生姓名: 王睿哲 指导老师: 姚蜀军 成 绩: 日期:2025 年 1 月 2 日目 录实验一 晶闸管仿真实验.................................................................................................................3实验二 三相桥式全控整流电路仿真实验 ...................................................................................... 4 实验三 电压型三相 SPWM 逆变器电路仿真实验 ...................................................................... 14 实验四 单相交 - 直 - 交变频电路仿真实验 ..................................................................................... 20 实验五 VSC 轻型直流输电系统仿真实验 ................................................................................... 28 实验一 晶闸管仿真实验实验目得掌握晶闸管仿真模型模块各参数得含义。理解晶闸管得特性。实验设备:MATLAB/Simulink/PSB实验原理 晶闸管测试电路如图 1-1 所示。u2 为电源电压,ud 为负载电压,id 为负载电流,uVT 为晶闸管阳极与阴极间电压。图 1-1 晶闸管测试电路实验内容 启动 Matlab,建立如图 1-2 所示得晶闸管测试电路结构模型图。图 1-2 带电阻性负载得晶闸管仿真测试模型 双击各模块,在出现得对话框内设置相应得模型参数,如图 1-3、1-4、1-5 所示。图 1-3 沟通电压源模块参数图 1-4 晶闸管模块参数图 1-5 脉冲发生器模块参数 固定时间间隔脉冲发生器得振幅设置为 5V,周期与电源电压一致,为 0、02s(即频率为50Hz),脉冲宽度为 2(即 7、2º),初始相位(即控制角)设置为 0、0025s(即 45º)。 串联 RLC 分支模块 Series RLC Branch 与并联 RLC 分支模块 Parallel RLC Branch 得参数设置方法如表 1-1 所示。表 1-1 RLC 分支模块得参数设置元件串联 RLC 分支并联 RLC 分支类别电阻数值电感数值电容数值电阻数值电感数值电容数值单个电阻R0infRinf0单个电感0LinfinfL0单个电容00CinfinfC 在本系统模型中,双击 Series RLC Branch 模块,设置参数如图 1-6 所示。图 1-6 负载模块参数 系统仿真参数设置如图 1-7 所示。图 1-7 系统仿真参数 运行仿真模型系统即可得到控制角为 45º 时,电源电压...
