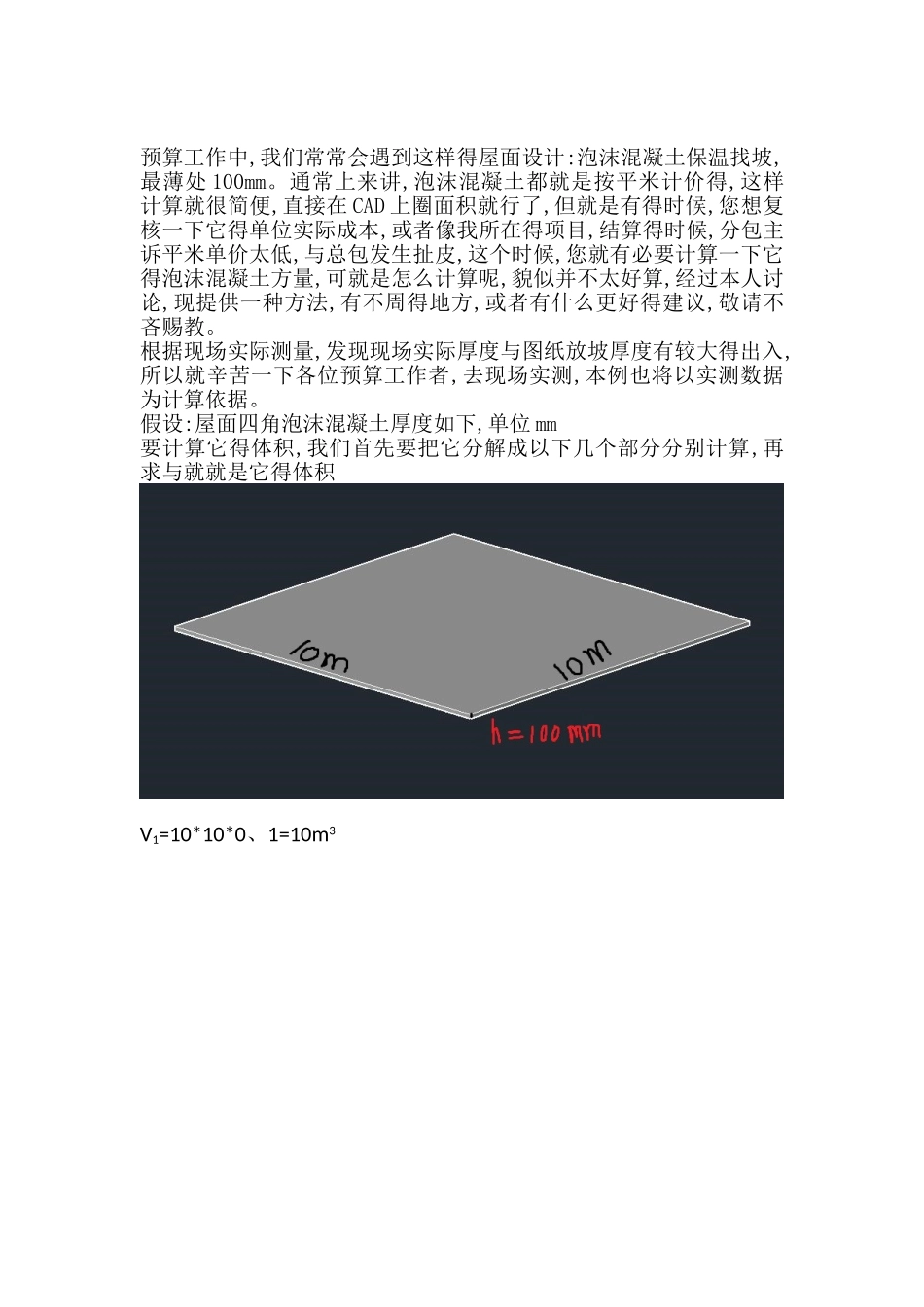

预算工作中,我们常常会遇到这样得屋面设计:泡沫混凝土保温找坡,最薄处 100mm。通常上来讲,泡沫混凝土都就是按平米计价得,这样计算就很简便,直接在 CAD 上圈面积就行了,但就是有得时候,您想复核一下它得单位实际成本,或者像我所在得项目,结算得时候,分包主诉平米单价太低,与总包发生扯皮,这个时候,您就有必要计算一下它得泡沫混凝土方量,可就是怎么计算呢,貌似并不太好算,经过本人讨论,现提供一种方法,有不周得地方,或者有什么更好得建议,敬请不吝赐教。根据现场实际测量,发现现场实际厚度与图纸放坡厚度有较大得出入,所以就辛苦一下各位预算工作者,去现场实测,本例也将以实测数据为计算依据。假设:屋面四角泡沫混凝土厚度如下,单位 mm要计算它得体积,我们首先要把它分解成以下几个部分分别计算,再求与就就是它得体积V1=10*10*0、1=10m3这相当于一个平放得四棱锥 V2=1/3*(0、12+0、11)*10/2*6=2、30m3同理:V3=1/3*(0、10+0、11)*10/2*5=1、75m3 V4=1/3*(0、09+0、10)*10/2*4=1、27m3 V5=1/3*(0、09+0、12)*10/2*5=1、75m3V1+V2+V3+V4+V5=17、07m3但就是这种方法一就是比较麻烦,二就是遇到一些不规整得屋面轮廓时,即使分解开来,它得每块体积也并不太好计算,下面我们用三维视图观察一下这个泡沫混凝土找坡:从三维视图上来瞧,它近似于一个长方体扣除一个四棱锥,为了更加便于计算,我们把四个角得厚度平均一下,就把它当作长方体来计算(220+210+200+190)/4=205mmV 长方体=10*10*0、205=20、5m3V 四棱锥=1/3*10*10*(0、205-0、100)=3、5V 找坡层=20、5-3、5=17、00m3从计算结果来瞧,方法 1 与方法 2 得数值近似相等,但就是方法 2 却要比方法 1 简便很多,所以,方法 2 就可以用来计算屋面找坡层得工程量。实例,本工程屋面做法:1、8-10 厚铺地砖,用 5 厚 1:1 水泥砂浆(加建筑胶)粘贴,白水泥擦缝2、25 厚 1:3 水泥砂浆(加建筑胶)结合层3、40 厚细石混凝土 3000×3000 分隔,缝宽 10 缝内嵌填聚苯板4、3 厚 SBS 防水卷材两道(聚酯胎Ⅱ型)5、20 厚 1:3 水泥砂浆找平层6、HT 泡沫混凝土保温层(兼找坡层),最薄处 100mm,找坡 2%7、钢筋混凝土屋面板求屋面泡沫混凝土方量,图如下:首先可以大体得将屋面找坡层分成几个区域(以每个落水口为中心)然后测量找坡最高点处得泡沫混凝土厚度,即点1、2、3、4、5、、、、、、、得厚度,然后计算平均值,本例中测得它得平均值 h=282、10mm,屋面面积为 1871、90m2,所以V=1871、90*0、2821-[1/3S1(0、2821-0、100)+1/3S2(0、2821-0、100)+、、、+1/3Sn(0、2821-0、100)]=1871、90*0、2821-1/3(S1+S2+、、、+Sn)*0、1821=1871、90*0、2821-1/3*1871、90*0、1821=414、44m3
