巧克力自动包装机设计学士学位论文

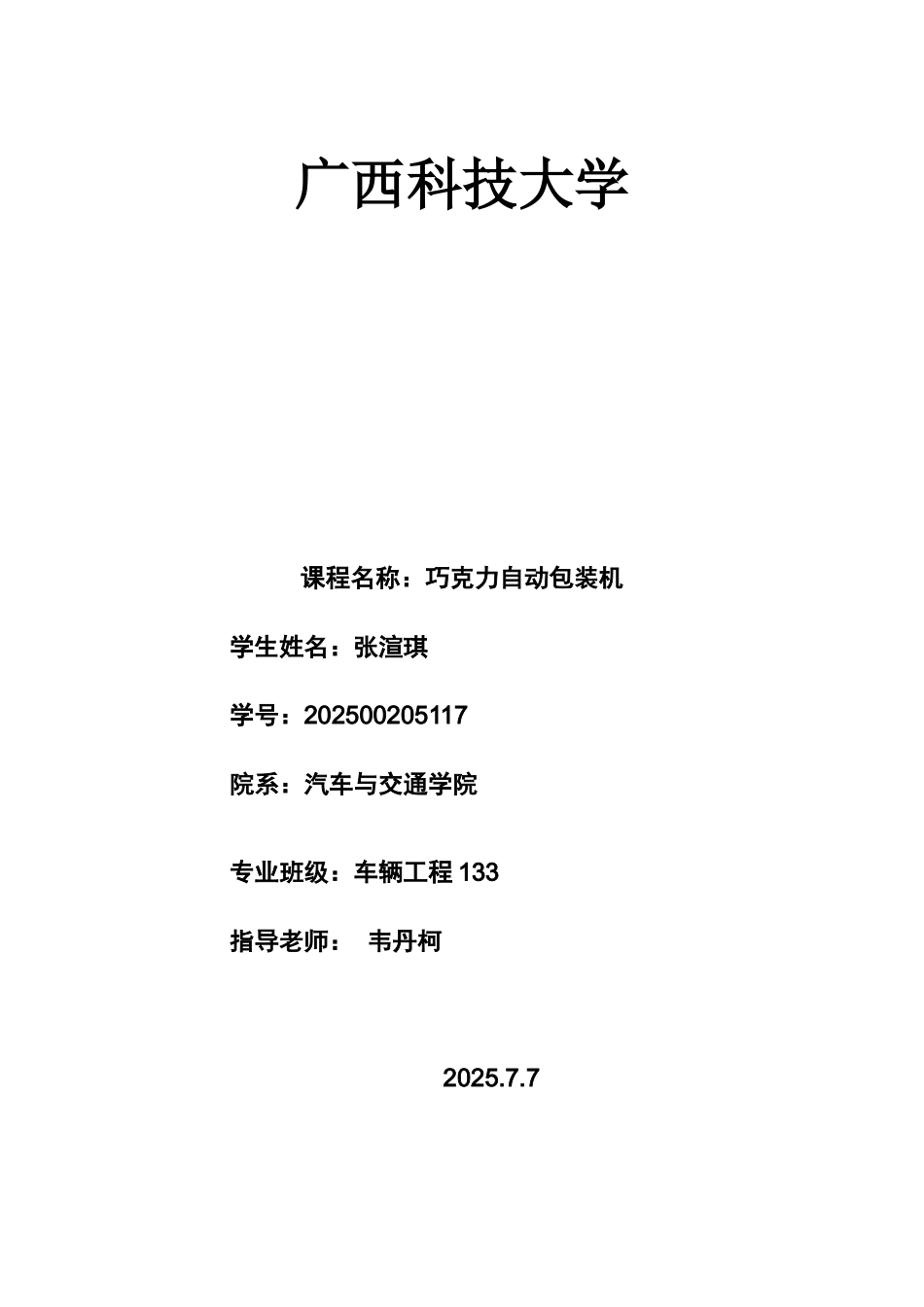

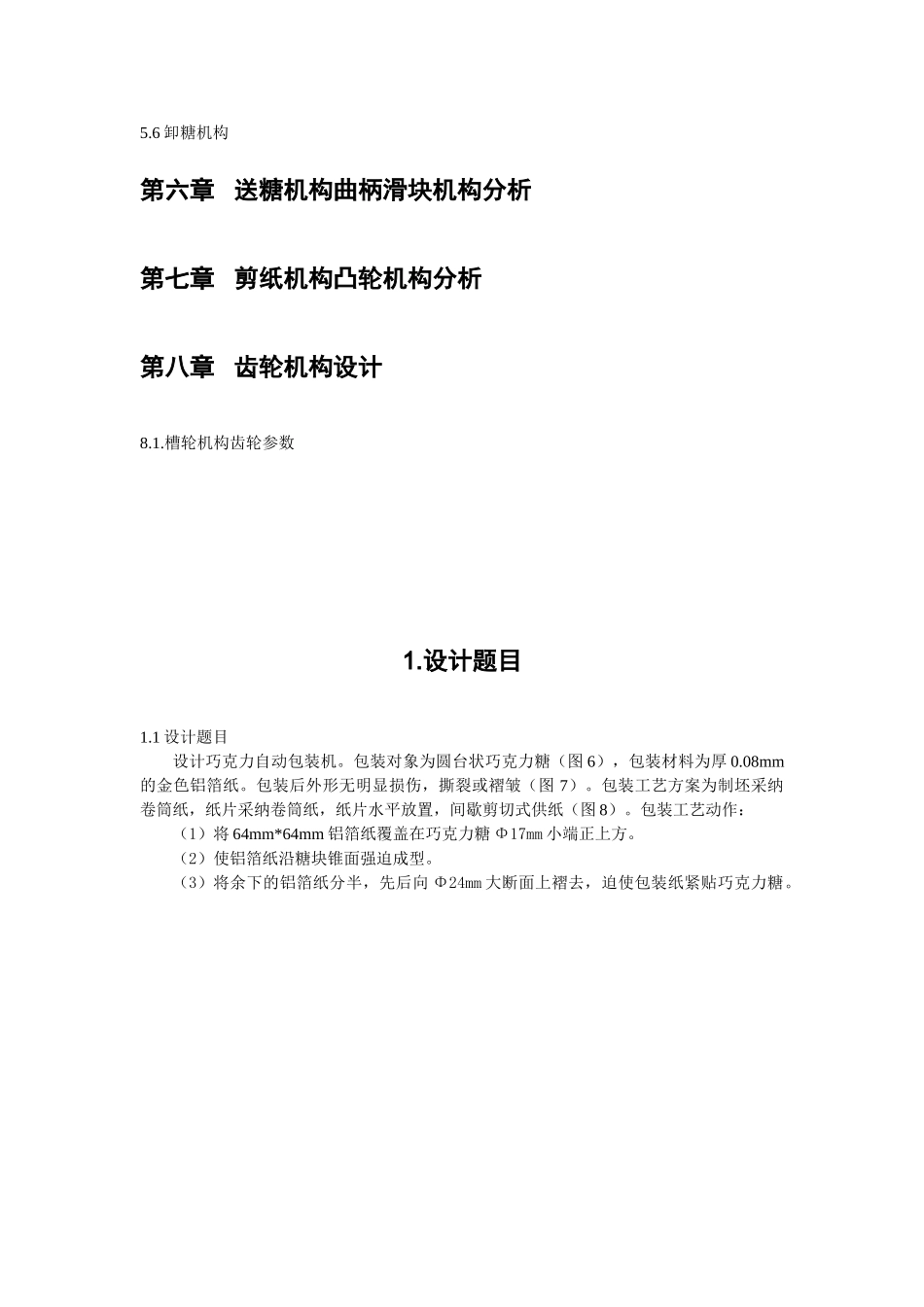

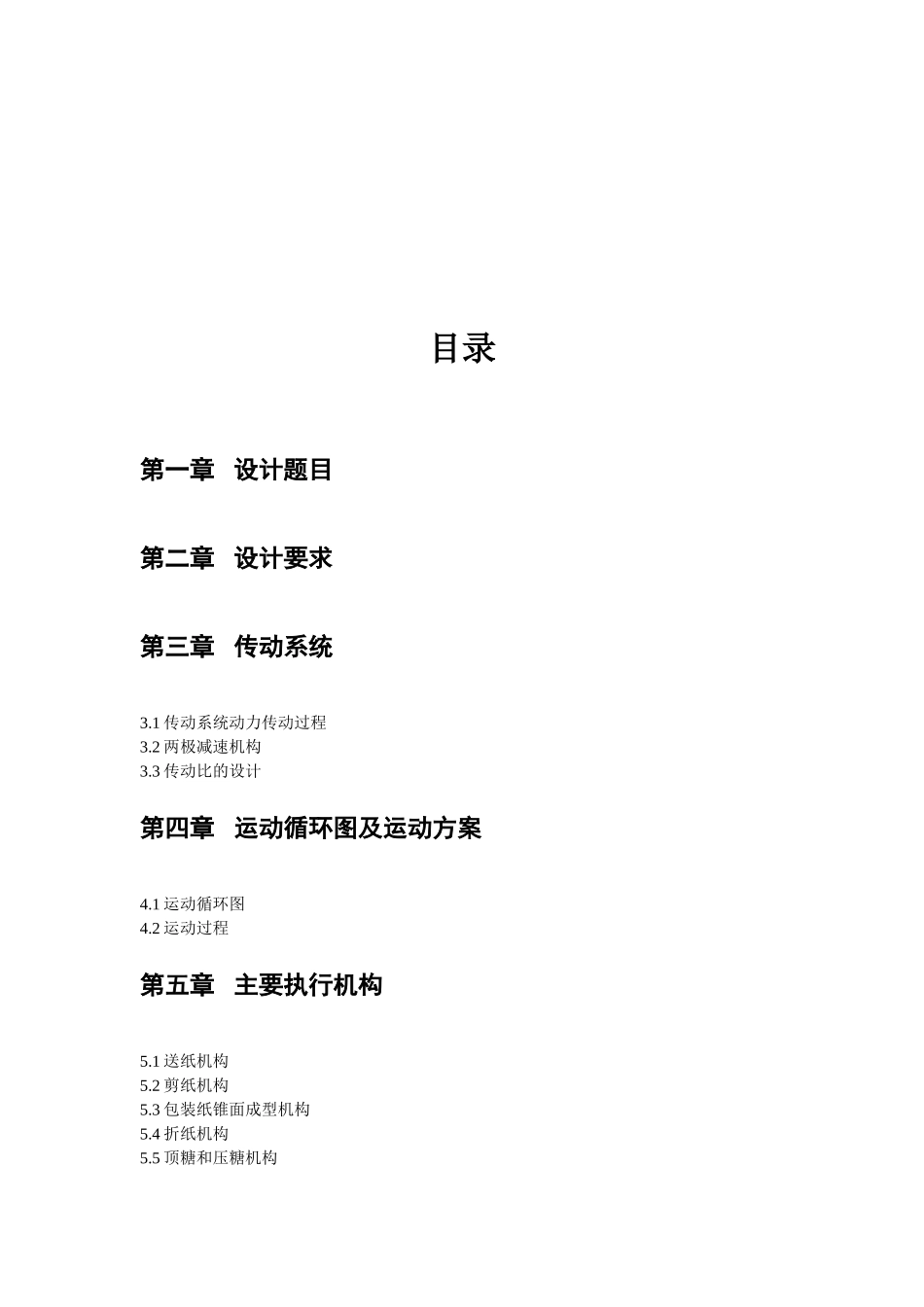

广西科技大学课程名称：巧克力自动包装机 学生姓名：张渲琪 学号：202500205117 院系：汽车与交通学院 专业班级：车辆工程 133 指导老师： 韦丹柯 2025.7.7 目录第一章 设计题目第二章 设计要求第三章 传动系统3.1 传动系统动力传动过程3.2 两极减速机构3.3 传动比的设计第四章 运动循环图及运动方案4.1 运动循环图4.2 运动过程第五章 主要执行机构5.1 送纸机构5.2 剪纸机构5.3 包装纸锥面成型机构5.4 折纸机构5.5 顶糖和压糖机构5.6 卸糖机构第六章 送糖机构曲柄滑块机构分析第七章 剪纸机构凸轮机构分析第八章 齿轮机构设计8.1.槽轮机构齿轮参数 1.设计题目1.1 设计题目设计巧克力自动包装机。包装对象为圆台状巧克力糖（图 6），包装材料为厚 0.08mm的金色铝箔纸。包装后外形无明显损伤，撕裂或褶皱（图 7）。包装工艺方案为制坯采纳卷筒纸，纸片采纳卷筒纸，纸片水平放置，间歇剪切式供纸（图 8）。包装工艺动作：（1）将 64mm*64mm 铝箔纸覆盖在巧克力糖 Φ17mm 小端正上方。（2）使铝箔纸沿糖块锥面强迫成型。（3）将余下的铝箔纸分半，先后向 Φ24mm 大断面上褶去，迫使包装纸紧贴巧克力糖。 方案号 F：电动机转速 820r/min 每分钟包装糖果数目 90 个/min。2.设计要求2.1 具体设计要求如下：（1）要求设计糖果包装机的间歇剪切式供纸机构，铝箔纸锥面成型机构，褶纸机构以及巧克力糖果的送推料机构。（2）整台机器外形尺寸（宽*高）不超过 800mm*1000mm。（3）锥面成型机构无论采纳平面连杆机构，凸轮机构或者其他常用机构，要求成型动作尽量等速，启动与停顿时冲击小。设计任务（1）绘制机器的机构运动方案简图和运动循环图。（2）设计平面连杆机构，并对平面连杆机构进行运动分析，绘制运动线图。（3）设计凸轮机构。确定运动规律，选择基圆半径，计算图轮廓线值，校核最大压力角与最小曲率半径。绘制凸轮机构设计图。（4）编写设计计算说明书。3.传动系统3.1 传动系统动力传动过程动力传动过程详见附图3.2 减速机构 按设计要求，方案 F 电动机转速 820r/min，90 个/min，所以送糖机构曲柄转速为 90r/min，确定系统总传动比为：i=820/90=9.113.3 传动比的设计 由公式： i=n 原/n 工 并将总传动比按各级传动进行分配：i=i1*i2*i3*······in 1.减速装置的设计计算：总减速比 i=9.11， 减速传送带如上图所示 由于传送带需要较高转速，所以减速箱减速比取 4.5 2.带...
