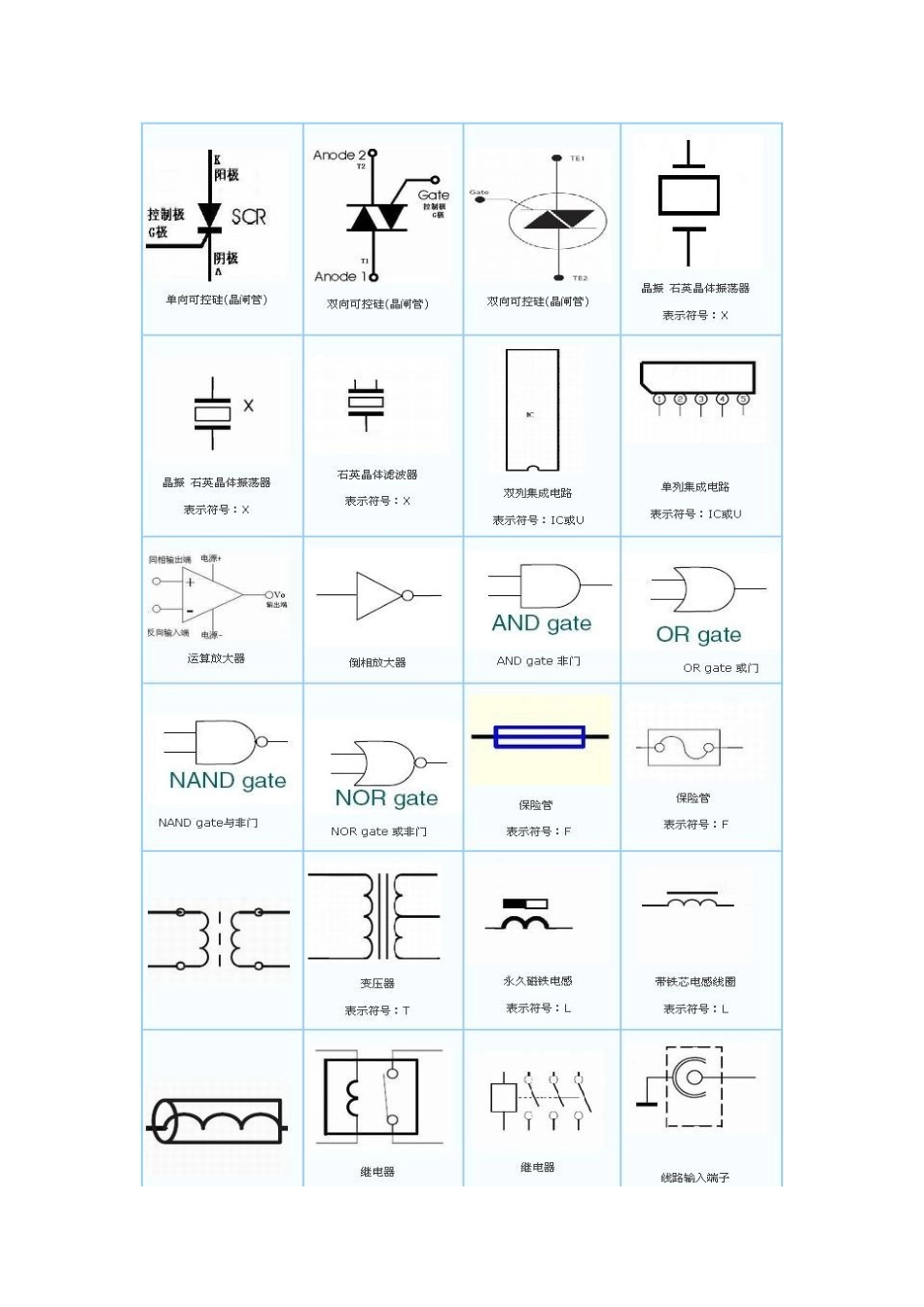

常用电子符号大全VIP专享

常用电子符号大全电阻色环转换为阻值对比表 4 色环电阻，就是用 3 个色环来表示阻值，前二环代表有效值，第三环代表乘上得次方数，用 1 个色环表示误差。5 色环电阻一般就是金属膜电阻，为更好地表示精度，用 4 个色环表示阻值，另一个色环表示误差。下表就是色环电阻得颜色-数值对比表： 色环 第一环 第二环 第三环 第四环 （乘法） （误差环）黑 0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0、5%兰 6 6 1000000 +/- 0、2%紫 7 7 10000000 +/- 0、1%灰 8 8 100000000白 9 9 1000000000 +5~-20%金 +-5%银 +-10%无色环 +-20%一、电阻阻值得色环表示法电阻得单位：电阻得基本单位就是“欧姆”，什么叫“1 欧姆”？假如一段导线，两端得电压就是 1 伏，此时流过导线得电流就是 1 安培，那么这段导线得电阻就就是 1 欧姆,简称“欧”。1000 欧=1 千欧（KΩ），1000 千欧=1 兆欧(MΩ)。欧姆得符号就是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。颜色与数字得对应关系：首先我们向您介绍颜色与阿拉伯数字之间得对应关系，这种规定就是国际上公认得识别方法，记住它对我们进一步学习很有帮助。颜色根据下面得方法容易记忆：黑 0 棕 1 红 2 橙 3 黄 4 绿 5 蓝 6 紫 7 灰 8 白 9 此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同得位置具有不同得数字含义，这就是需要特别注意得。对此，我们放在后面介绍。“四色环”读数规则所谓“四色环电阻”就就是指用四条色环表示阻值得电阻。从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”得个数。请瞧下面例子：红 2 紫 7 棕 1 金±5％第一环：红——代表 2第二环：紫——代表 7第三环：棕——代表 1，但就是第三环得“1”并不就是“有效数字”，而就是表示在前面两个有效数字后面添加“零”得个数。由此瞧来，这个电阻得阻值应该就是 270，单位就是什么？在色环电阻中，一律默认为“欧姆”（电阻得基本单位，符号就是 Ω）。上述电阻得阻值就是：270Ω那么，第四环又就是什么意思？第四环表示电阻得“精度”，也就就是阻值得误差。金色代表误差±5％，银色代表误差±10％。对 270Ω 而言，±5％得误差，意味着这个电阻实际最小得阻值就是 270*（1－0、05）＝265、5Ω；最大不会超过 270*（1＋0、05）＝283、5Ω。在识别四...
