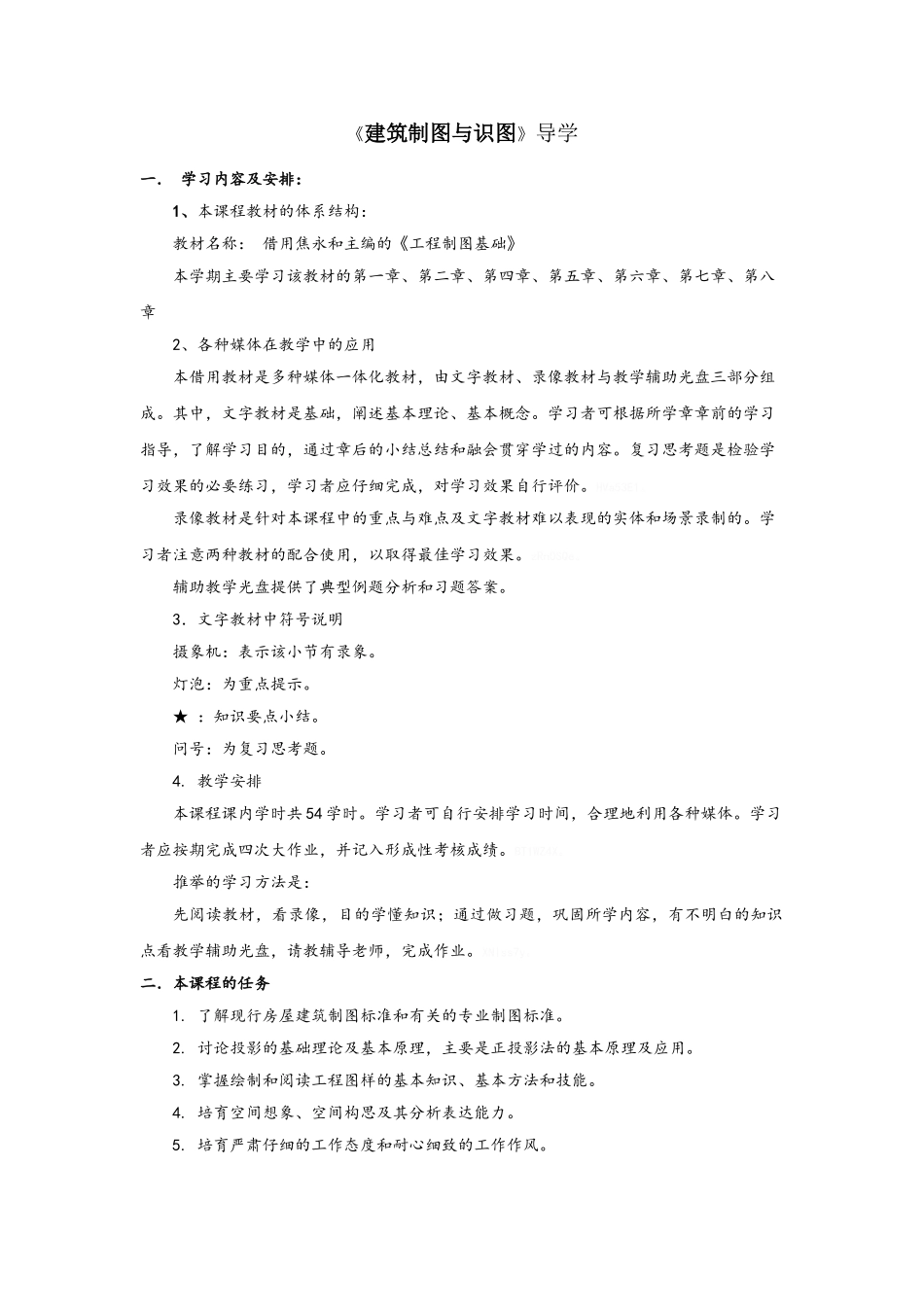

《建筑制图与识图》导学一． 学习内容及安排： 1、本课程教材的体系结构：教材名称： 借用焦永和主编的《工程制图基础》本学期主要学习该教材的第一章、第二章、第四章、第五章、第六章、第七章、第八章2、各种媒体在教学中的应用本借用教材是多种媒体一体化教材，由文字教材、录像教材与教学辅助光盘三部分组成。其中，文字教材是基础，阐述基本理论、基本概念。学习者可根据所学章章前的学习指导，了解学习目的，通过章后的小结总结和融会贯穿学过的内容。复习思考题是检验学习效果的必要练习，学习者应仔细完成，对学习效果自行评价。HVa53E1。录像教材是针对本课程中的重点与难点及文字教材难以表现的实体和场景录制的。学习者注意两种教材的配合使用，以取得最佳学习效果。zRn0SQe。辅助教学光盘提供了典型例题分析和习题答案。3．文字教材中符号说明摄象机：表示该小节有录象。灯泡：为重点提示。★ ：知识要点小结。问号：为复习思考题。4. 教学安排本课程课内学时共 54 学时。学习者可自行安排学习时间，合理地利用各种媒体。学习者应按期完成四次大作业，并记入形成性考核成绩。BT1WZ4X。推举的学习方法是：先阅读教材，看录像，目的学懂知识；通过做习题，巩固所学内容，有不明白的知识点看教学辅助光盘，请教辅导老师，完成作业。XNlss7y。二．本课程的任务1. 了解现行房屋建筑制图标准和有关的专业制图标准。 2. 讨论投影的基础理论及基本原理，主要是正投影法的基本原理及应用。3. 掌握绘制和阅读工程图样的基本知识、基本方法和技能。 4. 培育空间想象、空间构思及其分析表达能力。5. 培育严肃仔细的工作态度和耐心细致的工作作风。 第一章 制图的基本知识一． 学习要求1. 掌握制图一般规定：图幅、比例、字体、图线；2. 掌握单个尺寸的四要素及尺寸的标注标准；3. 掌握常用的几何作图方法；4. 了解平面图形的分析（尺寸分析、线段分析）与作图步骤的关系；5. 了解绘图步骤和方法。二．学习要点1. 常用几何作图方法； 这方面的知识都是为整个课程实践训练所必须的、法规性质的知识，很繁琐，但每次作业都要用到。这部分知识不需要死记硬背，应在画图时查阅、执行，在作业中巩固、掌握。kc7zGB9。2. 熟悉制图一般规定，应特别注意图线画法和尺寸标注方法。（1）图线画法1）相互平行的两条线，其间隙不宜小于图内粗线的宽度，且不宜小于 0.7mm。2）虚线、单点长画线、双点长画线的线段长度宜各自相等。 3）...
