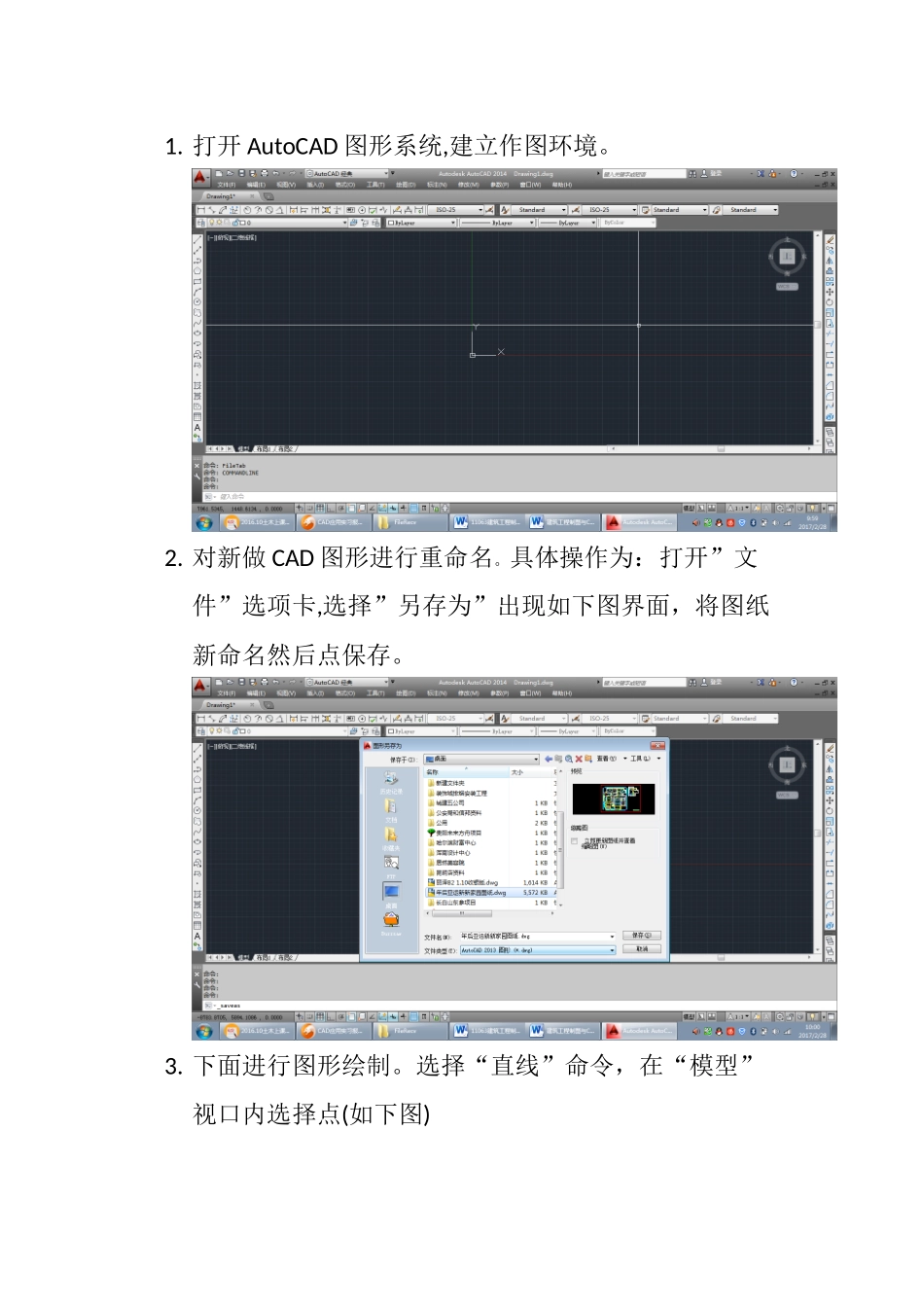

建筑工程制图与 CAD 课程实践报告姓名:郝原山日期:2025.2.28目录一． AutoCAD 图形系统二． 天正建筑软件 TArch三． 探究者 TSSD四． PKPM 设计软件五． 道路路线设计软件六． 桥梁工程设计软件七． 工程量清单计价软件一、 AutoCAD 图形系统使用 CAD 绘制二维平面图形并进行标注和修改。CAD 具有操作简单,功能强大等特点,使用软件工具栏各种工具进行作图可以快捷完成。工具栏每个工具都有相应的快捷操作方式,掌握相应的快捷方式可以大大提高绘图速度。根据实践课要求,我进行了 CAD 的实践操作,具体操作内容如下:1. 打开 AutoCAD 图形系统,建立作图环境。2. 对新做 CAD 图形进行重命名。具体操作为：打开”文件”选项卡,选择”另存为”出现如下图界面，将图纸新命名然后点保存。3. 下面进行图形绘制。选择“直线”命令，在“模型”视口内选择点(如下图) 输入直线的长度，按回车键确定。图示输入直线长度为 1000，注意：CAD 中所有直线的长度的计量单位为毫米。4．打开“标注”选项卡，选择线性标注，对新画直线进行标注。5.下面对该直线进行修改操作。左键选定该直线，点选“复制”命令或输入“co”快捷命令，回车确定。在操作窗口内选择一个方向进行复制操作。复制方向及距离可任意设定。CAD 的基本操作命令还有很多，具体操作如下：绘制多边形。绘制矩形。绘制圆形。绘制椭圆形。绘制圆弧。绘制云线。对绘制的图形进行“移动”。布局视口。对绘制的图形进行“镜像”操作。对绘制的图形进行“矩形阵列”操作。下面是我用 CAD 绘制的一栋 2 层建筑物的平面图，使用的CAD 基本的操作命令。 二、天正系列软件天正建筑系列软件是在 CAD 基础上二次开发的一款绘图辅助软件。天正软件根据不同专业分为天正建筑、天正电气、天正暖通、天正给排水等。根据专业的不同，天正软件进行深化，对专业常用内容集成制作成相应的快捷命令，大大提高相关专业的绘图速度。天正建筑软件和 CAD 相比，在窗口的左侧及下侧增加了 2栏快捷操作命令。天正建筑绘制平面图的步骤为：1. 绘制轴网，两点轴标2. 修剪轴网，单线变墙3. 插入门窗，门窗标注 4. 插入楼梯、坡道5. 绘制阳台、台阶、散水，标注细部尺寸和标高．6. 插入剖切符号、索引符号，附上文字 7. 插入图框，指北针，在标题栏中写入文字8．检查后保存，打印成电子稿。 天正系列软件可根据不同专业绘制相应的设计施工图纸。上面所示为天正建筑绘制施工图的具...
