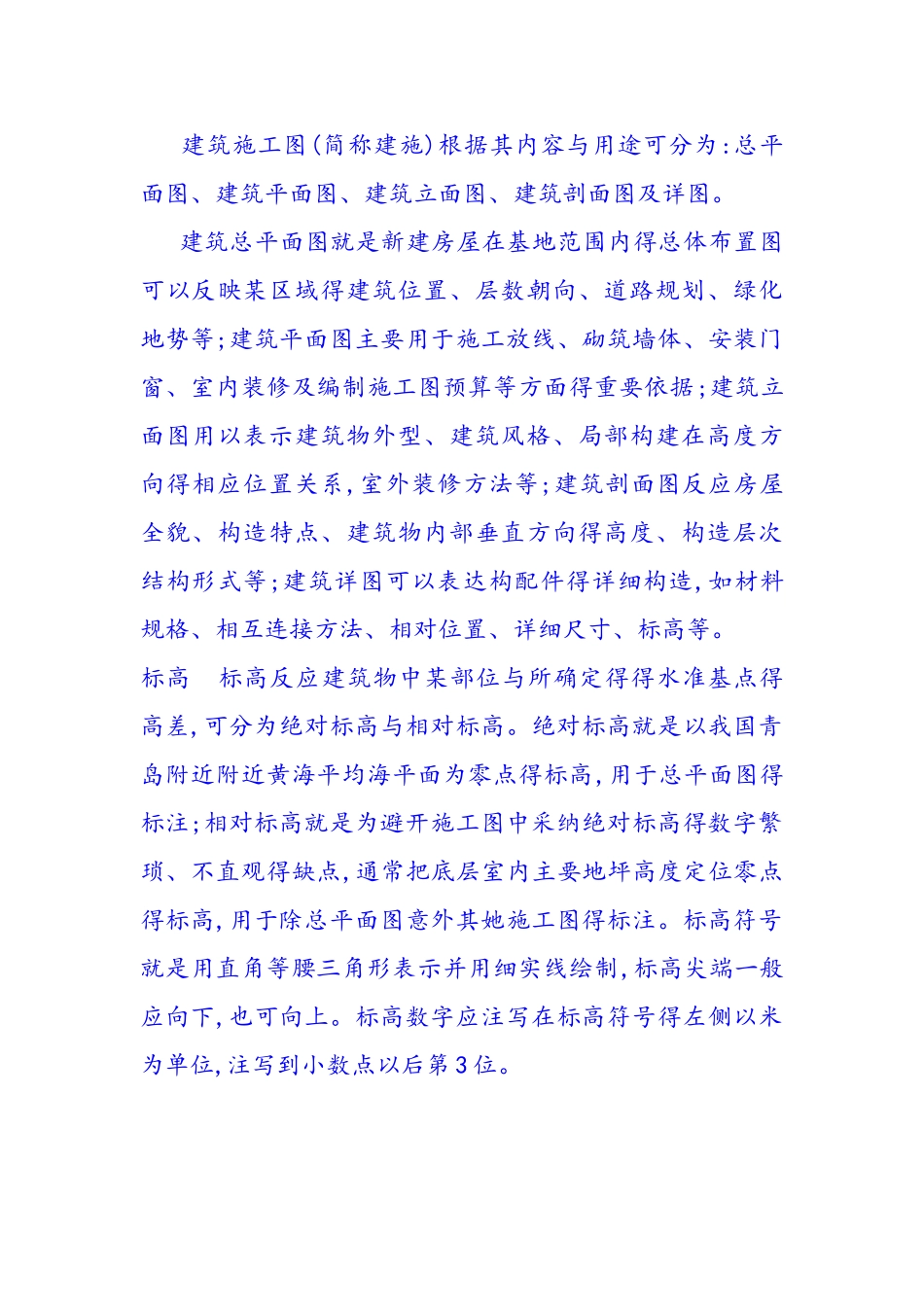

建筑施工图(简称建施)根据其内容与用途可分为:总平面图、建筑平面图、建筑立面图、建筑剖面图及详图。 建筑总平面图就是新建房屋在基地范围内得总体布置图可以反映某区域得建筑位置、层数朝向、道路规划、绿化地势等;建筑平面图主要用于施工放线、砌筑墙体、安装门窗、室内装修及编制施工图预算等方面得重要依据;建筑立面图用以表示建筑物外型、建筑风格、局部构建在高度方向得相应位置关系,室外装修方法等;建筑剖面图反应房屋全貌、构造特点、建筑物内部垂直方向得高度、构造层次结构形式等;建筑详图可以表达构配件得详细构造,如材料规格、相互连接方法、相对位置、详细尺寸、标高等。标高 标高反应建筑物中某部位与所确定得得水准基点得高差,可分为绝对标高与相对标高。绝对标高就是以我国青岛附近附近黄海平均海平面为零点得标高,用于总平面图得标注;相对标高就是为避开施工图中采纳绝对标高得数字繁琐、不直观得缺点,通常把底层室内主要地坪高度定位零点得标高,用于除总平面图意外其她施工图得标注。标高符号就是用直角等腰三角形表示并用细实线绘制,标高尖端一般应向下,也可向上。标高数字应注写在标高符号得左侧以米为单位,注写到小数点以后第 3 位。
