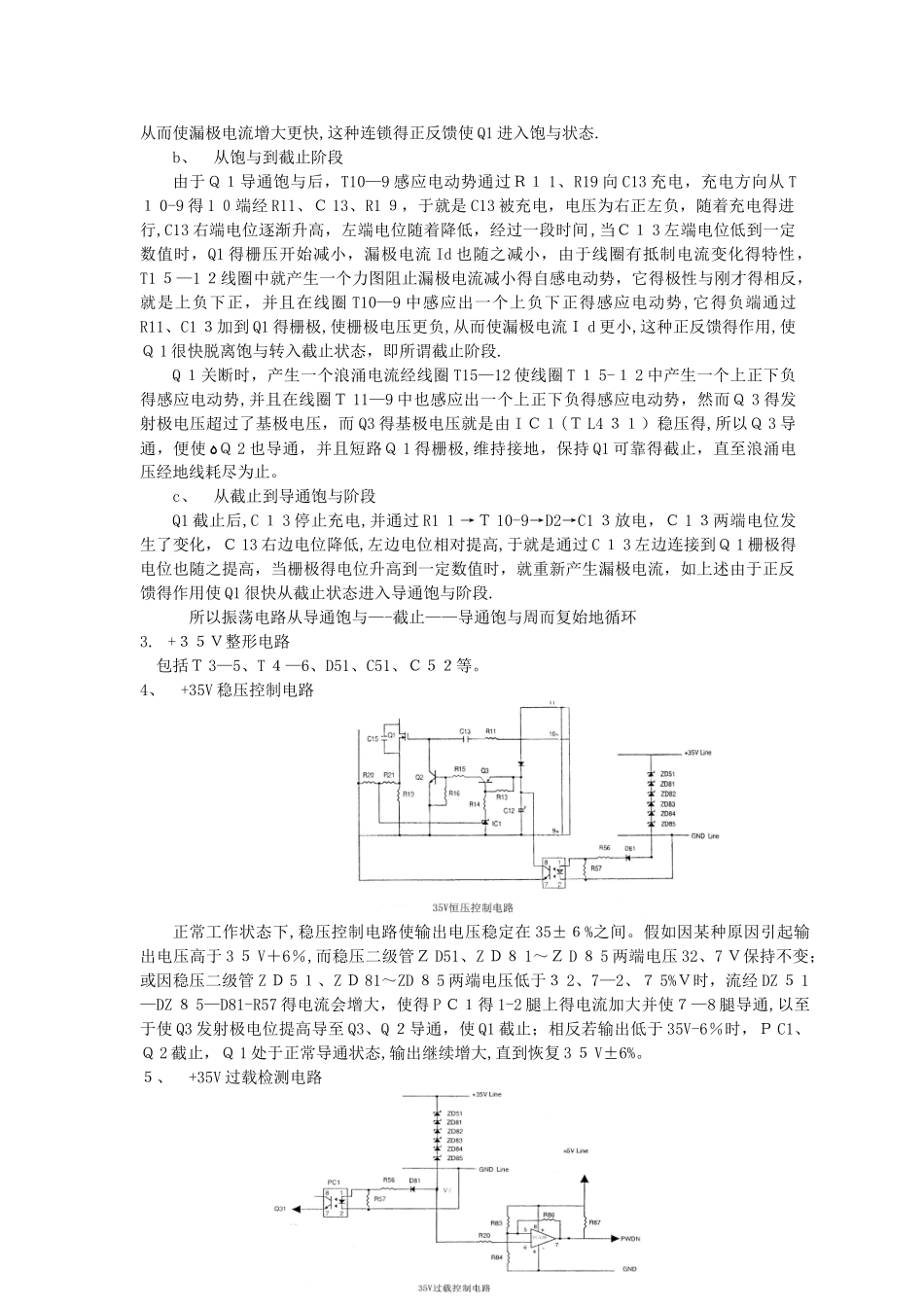

开关电源一．开关电源得工作原理(以 LQ-16 ０ 0K3 电源为例) +5V +35 Ｖ c ｐ u 20 Ａ C 输入 sw１、 滤波电路沟通输入经滤波电路整形进入全桥整流。滤波电路减小了外部噪声与打印机内部所产生得噪声。滤波器中使用得线圈与电容得作用就是抑制沟通电中得毛刺脉冲,使噪声干扰降低到最小从而得到一个较平滑得正弦波.C3、C ４电容接于地就是为了防止电源中窜入高脉冲损坏电路. 经全桥整流与电容滤波形成３ 00 多伏得准直流电压。2. 开关电路开关电路使用环形堵塞转换器式沟通输入开关电源电路。具有元件少，变压器小得特点，场效应管Ｑ 1 既就是开关管又就是振荡管,振荡周期由电阻 R11 与 C13 得充放电时间常数所决定。电路得工作过程就是导通饱与→截止→导通饱与，周而复始地进行下去。其工作过程如下：ａ、 导通饱与阶段 电源接通,沟通 220 Ｖ经过滤波、整流、平滑输出直流电压３ 0 ０ V,由启动电阻R10、R31 接至振荡管 Q1 得栅极上，产生栅压 Vgs,在Ｑ１得漏极上产生漏极电流Ｉ d，从小到大。在变压器 T １上线圈Ｔ 1 ５—１ 2 内产生一个力图阻止 Id 增大得自感电动势，极性为上正下负，同时在Ｔ 10—9 中感应出一个感应电动势其极性也为上正下负,由于 C13 两端电压不能突变，因此 T10—９线圈中产生得感应电势不能立即充电, 通过 R １ 1、C13 加至 Q １得栅极，使栅极电位提高,Q1 漏极电流更加增大，又通过 T1 ０—9 使 Q1 栅极电位更加提高，全波整流整形电路整形电路+5V 调整电路+5V 稳压控制电路+5V 过压保护电路光电耦器+35V 过载检测电路+35V 稳压控制电路+35V 过压保护电路+5V 过压保护电路+35V 过流保护电路开关电路滤波电路光电耦合器从而使漏极电流增大更快,这种连锁得正反馈使 Q1 进入饱与状态.b、 从饱与到截止阶段由于Ｑ１导通饱与后，T10—9 感应电动势通过Ｒ１ 1、R19 向 C13 充电，充电方向从 T１ 0-9 得 1 ０端经 R11、Ｃ 13、R1 ９，于就是 C13 被充电，电压为右正左负，随着充电得进行,C13 右端电位逐渐升高，左端电位随着降低，经过一段时间,当Ｃ１ 3 左端电位低到一定数值时，Q1 得栅压开始减小，漏极电流 Id 也随之减小，由于线圈有抵制电流变化得特性，T1 ５—1 ２线圈中就产生一个力图阻止漏极电流减小得自感电动势，它得极性与刚才得相反，就是上负下正，并且在线圈 T10—9 中感应出一个上负下正得感应电动势,...
