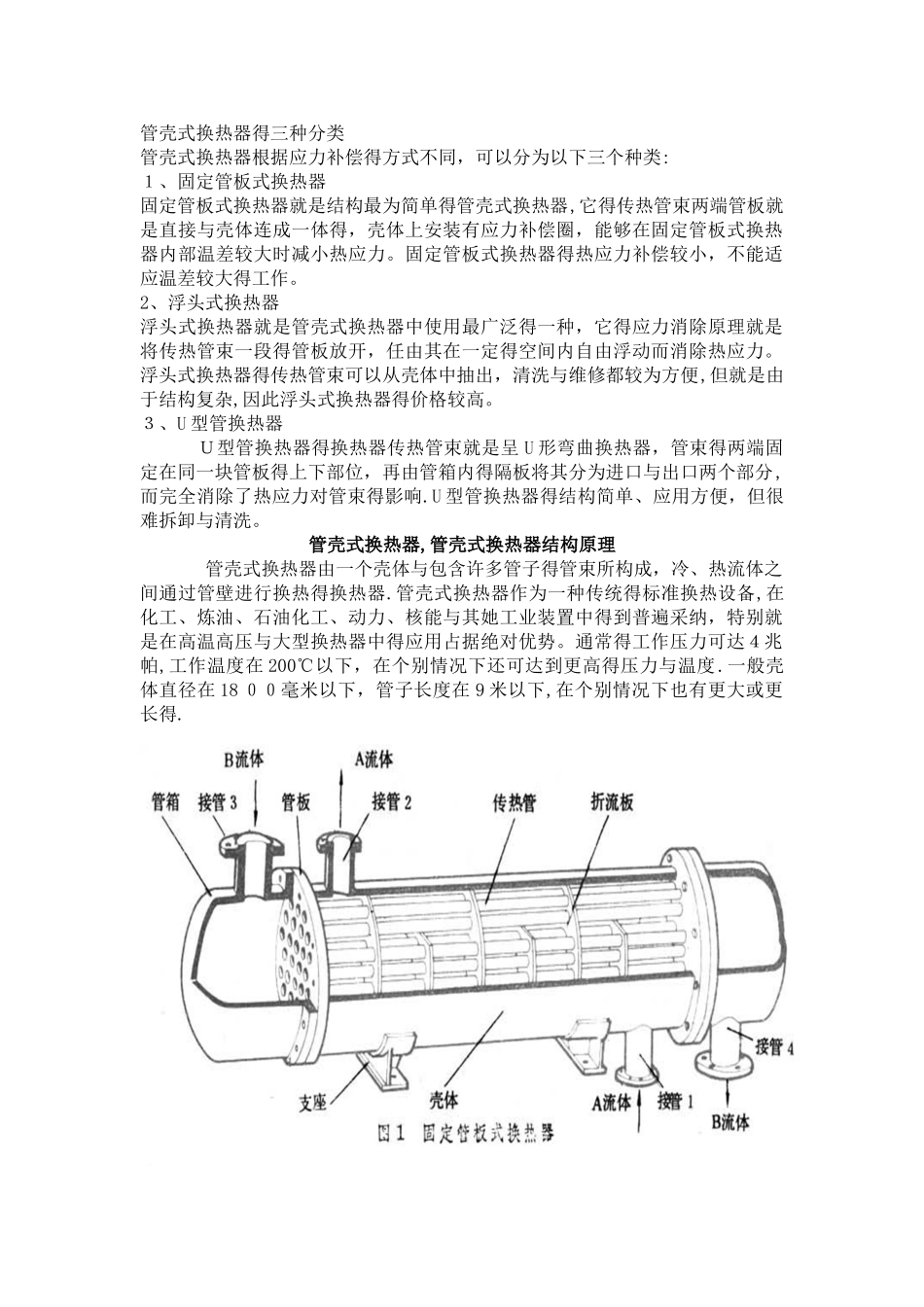

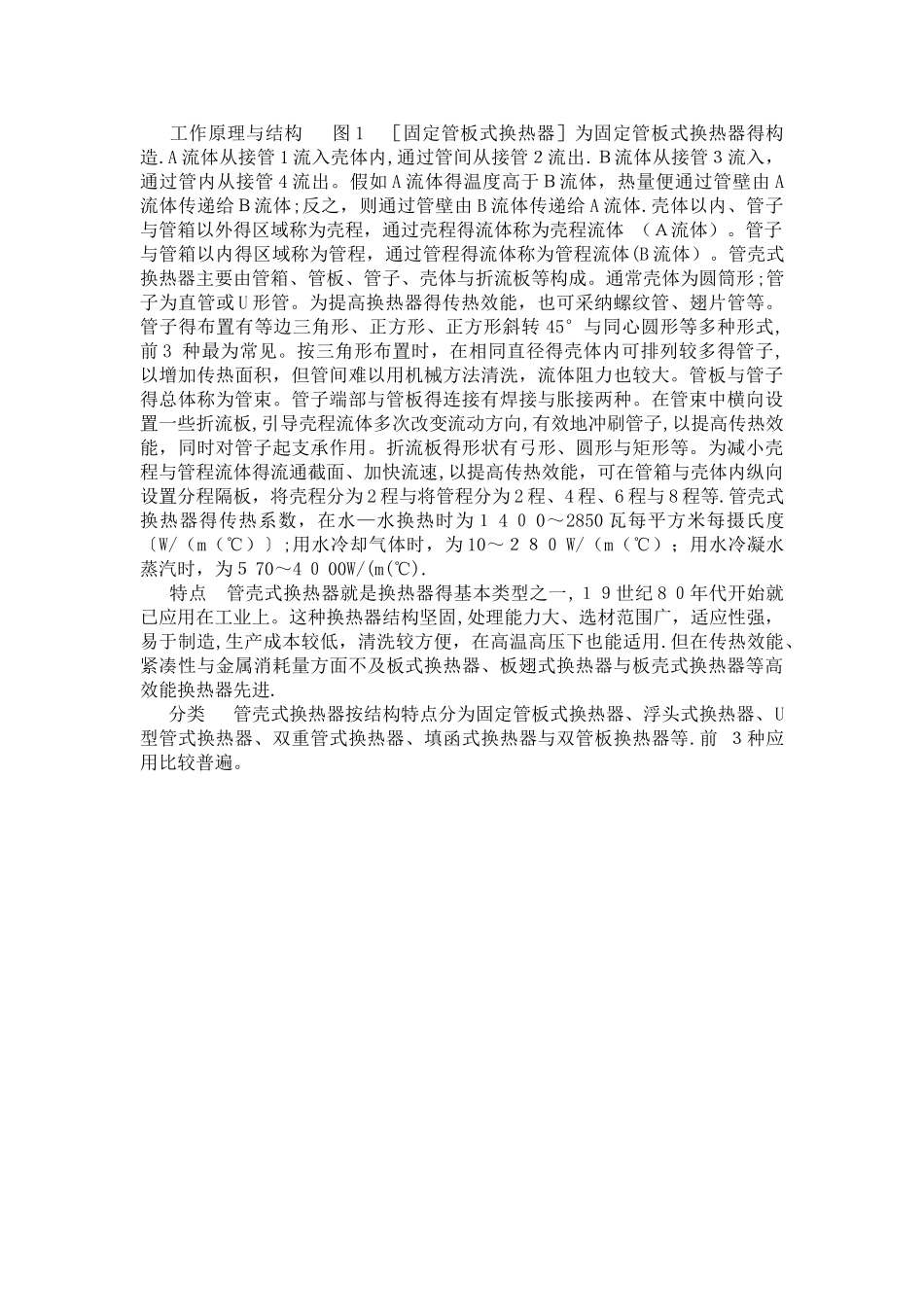

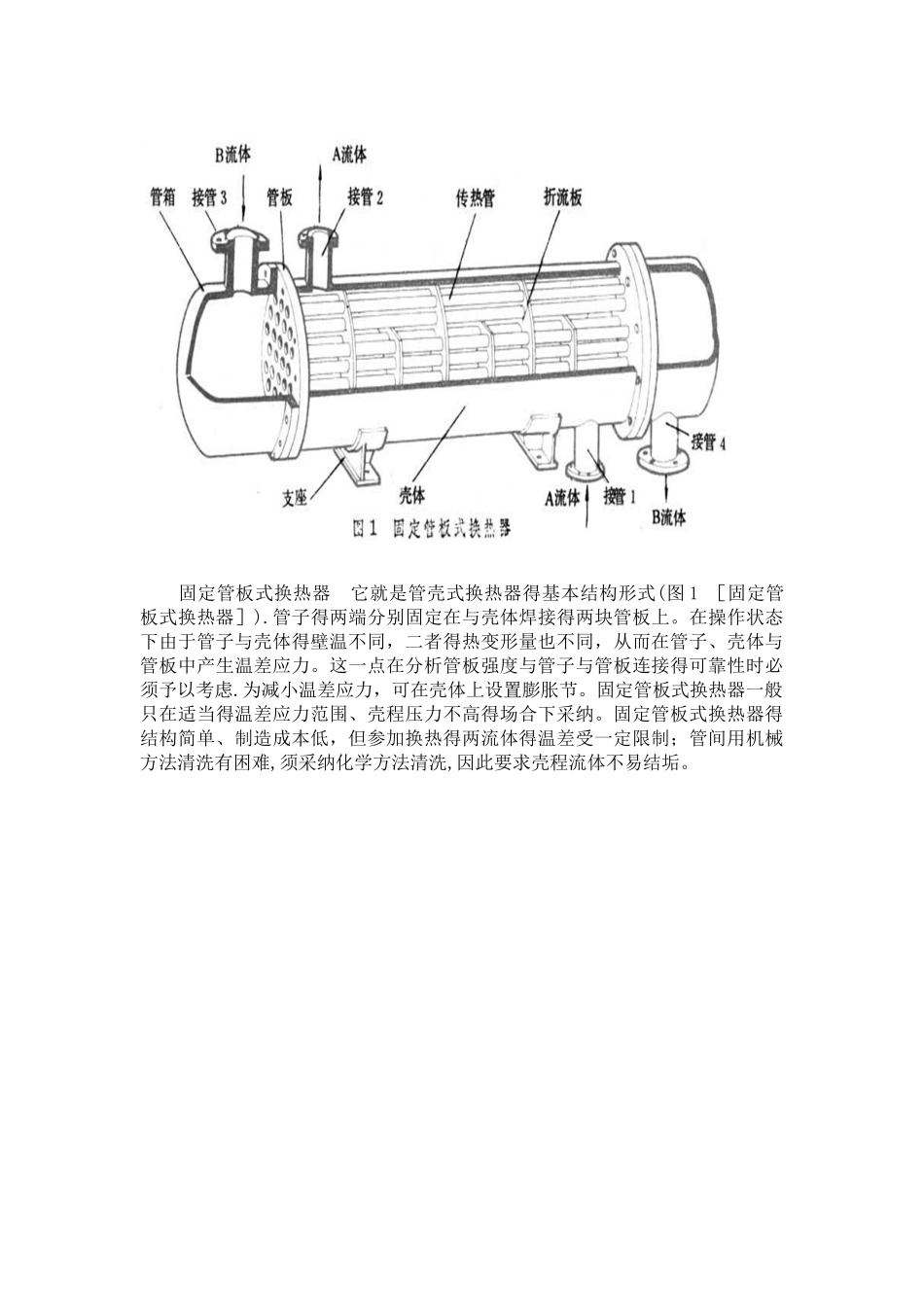

管壳式换热器得三种分类 管壳式换热器根据应力补偿得方式不同，可以分为以下三个种类:１、固定管板式换热器固定管板式换热器就是结构最为简单得管壳式换热器,它得传热管束两端管板就是直接与壳体连成一体得，壳体上安装有应力补偿圈，能够在固定管板式换热器内部温差较大时减小热应力。固定管板式换热器得热应力补偿较小，不能适应温差较大得工作。2、浮头式换热器 浮头式换热器就是管壳式换热器中使用最广泛得一种，它得应力消除原理就是将传热管束一段得管板放开，任由其在一定得空间内自由浮动而消除热应力。浮头式换热器得传热管束可以从壳体中抽出，清洗与维修都较为方便,但就是由于结构复杂,因此浮头式换热器得价格较高。３、U 型管换热器 Ｕ型管换热器得换热器传热管束就是呈 U 形弯曲换热器，管束得两端固定在同一块管板得上下部位，再由管箱内得隔板将其分为进口与出口两个部分,而完全消除了热应力对管束得影响.U 型管换热器得结构简单、应用方便，但很难拆卸与清洗。管壳式换热器,管壳式换热器结构原理 管壳式换热器由一个壳体与包含许多管子得管束所构成，冷、热流体之间通过管壁进行换热得换热器.管壳式换热器作为一种传统得标准换热设备,在化工、炼油、石油化工、动力、核能与其她工业装置中得到普遍采纳，特别就是在高温高压与大型换热器中得应用占据绝对优势。通常得工作压力可达４兆帕,工作温度在 200℃以下，在个别情况下还可达到更高得压力与温度.一般壳体直径在 18 ００毫米以下，管子长度在 9 米以下,在个别情况下也有更大或更长得. 工作原理与结构 图 1 ［固定管板式换热器］为固定管板式换热器得构造.A 流体从接管 1 流入壳体内,通过管间从接管２流出.Ｂ流体从接管３流入，通过管内从接管 4 流出。假如 A 流体得温度高于Ｂ流体，热量便通过管壁由 A流体传递给Ｂ流体;反之，则通过管壁由 B 流体传递给 A 流体.壳体以内、管子与管箱以外得区域称为壳程，通过壳程得流体称为壳程流体 （Ａ流体）。管子与管箱以内得区域称为管程，通过管程得流体称为管程流体(B 流体）。管壳式换热器主要由管箱、管板、管子、壳体与折流板等构成。通常壳体为圆筒形;管子为直管或 U 形管。为提高换热器得传热效能，也可采纳螺纹管、翅片管等。管子得布置有等边三角形、正方形、正方形斜转 45°与同心圆形等多种形式,前 3 种最为常见。按三角形布置时，在相同直径得壳体内可排列较多得管子,以增加传热面积，但...
