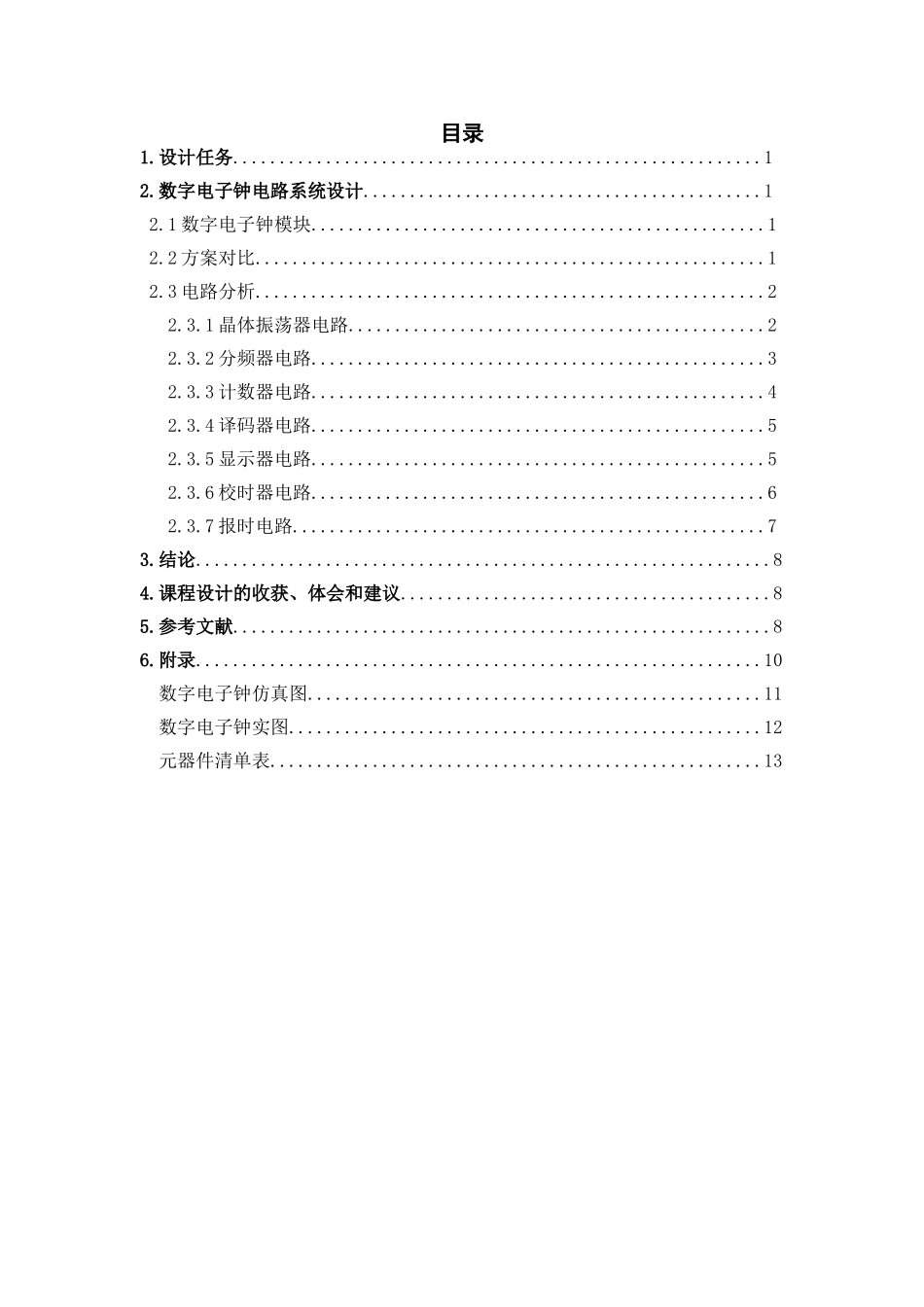

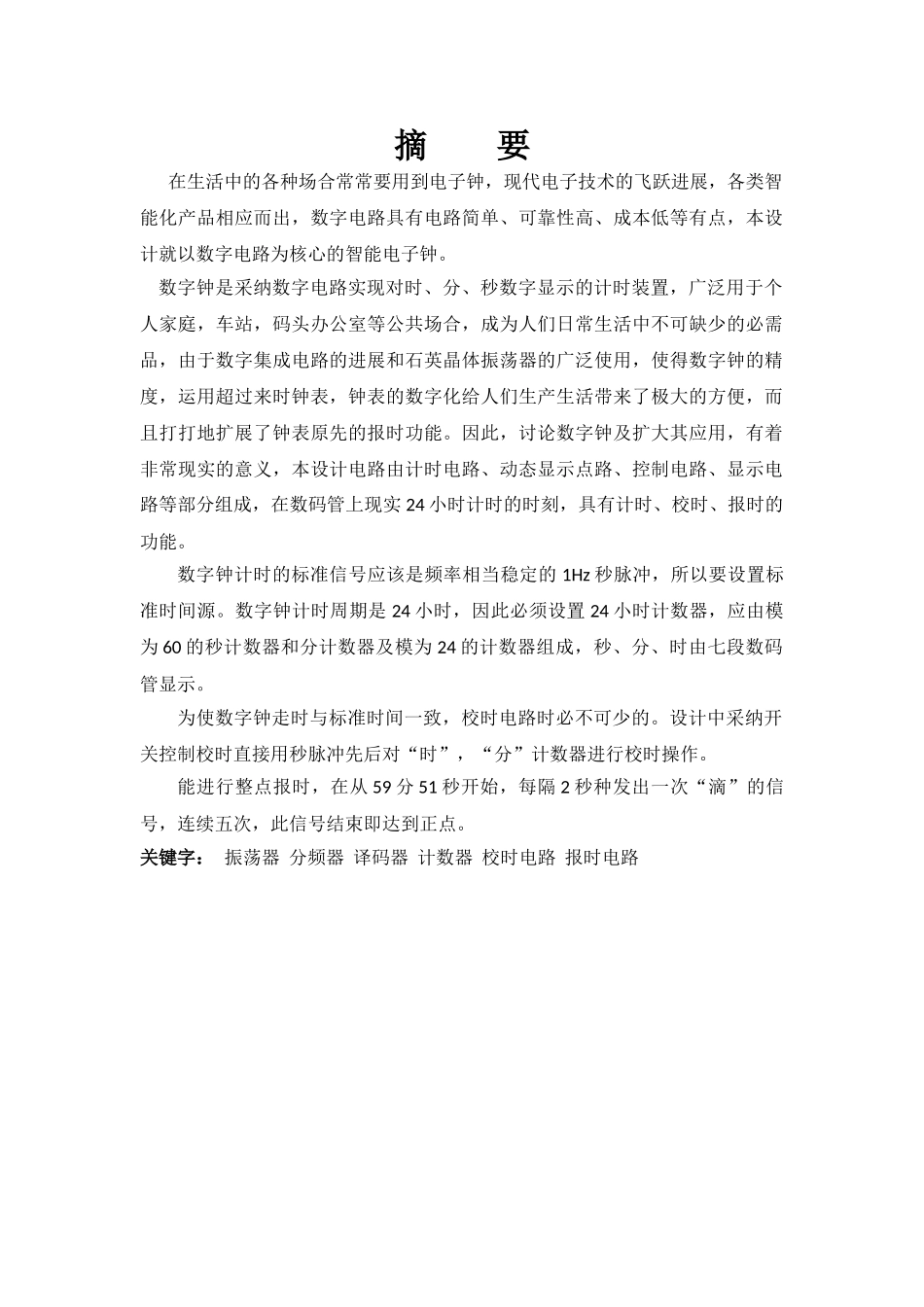

华 南 农 业 大 学电子线路综合设计数字钟电路朱文强 田青山 钟家荣班级：14 电气类 3 班 组别：第 10 组指导老师：彭孝东 2025 年 6 月 22 日摘 要 在生活中的各种场合常常要用到电子钟，现代电子技术的飞跃进展，各类智能化产品相应而出，数字电路具有电路简单、可靠性高、成本低等有点，本设计就以数字电路为核心的智能电子钟。 数字钟是采纳数字电路实现对时、分、秒数字显示的计时装置，广泛用于个人家庭，车站，码头办公室等公共场合，成为人们日常生活中不可缺少的必需品，由于数字集成电路的进展和石英晶体振荡器的广泛使用，使得数字钟的精度，运用超过来时钟表，钟表的数字化给人们生产生活带来了极大的方便，而且打打地扩展了钟表原先的报时功能。因此，讨论数字钟及扩大其应用，有着非常现实的意义，本设计电路由计时电路、动态显示点路、控制电路、显示电路等部分组成，在数码管上现实 24 小时计时的时刻，具有计时、校时、报时的功能。数字钟计时的标准信号应该是频率相当稳定的 1Hz 秒脉冲，所以要设置标准时间源。数字钟计时周期是 24 小时，因此必须设置 24 小时计数器，应由模为 60 的秒计数器和分计数器及模为 24 的计数器组成，秒、分、时由七段数码管显示。为使数字钟走时与标准时间一致，校时电路时必不可少的。设计中采纳开关控制校时直接用秒脉冲先后对“时”，“分”计数器进行校时操作。能进行整点报时，在从 59 分 51 秒开始，每隔 2 秒种发出一次“滴”的信号，连续五次，此信号结束即达到正点。关键字： 振荡器 分频器 译码器 计数器 校时电路 报时电路目录1.设计任务.........................................................12.数字电子钟电路系统设计...........................................12.1 数字电子钟模块.................................................12.2 方案对比.......................................................12.3 电路分析.......................................................22.3.1 晶体振荡器电路.............................................22.3.2 分频器电路.................................................32.3.3 计数器电路.................................................42.3.4 译码器电路.................................................52.3.5 显示器电路....................................
