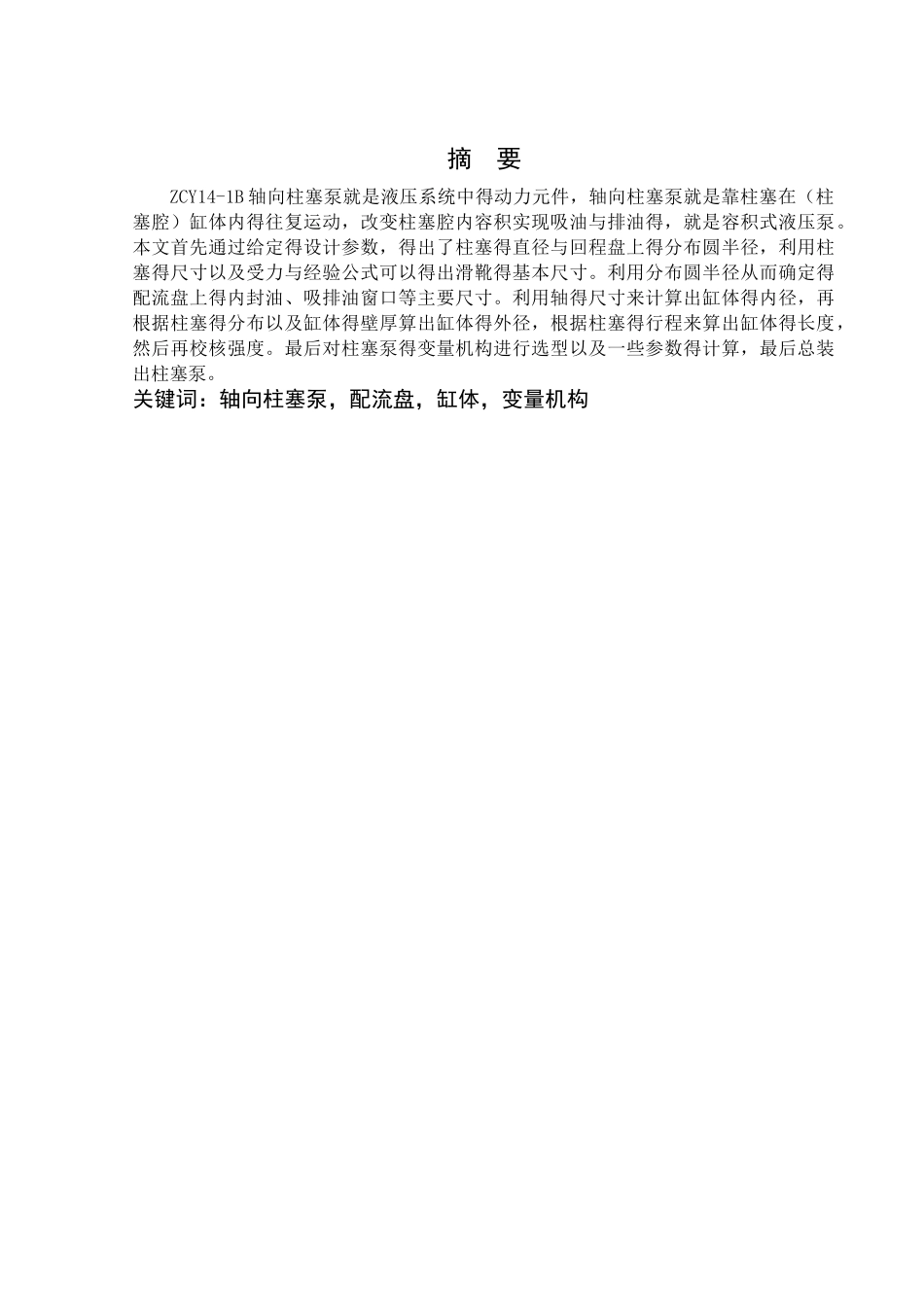

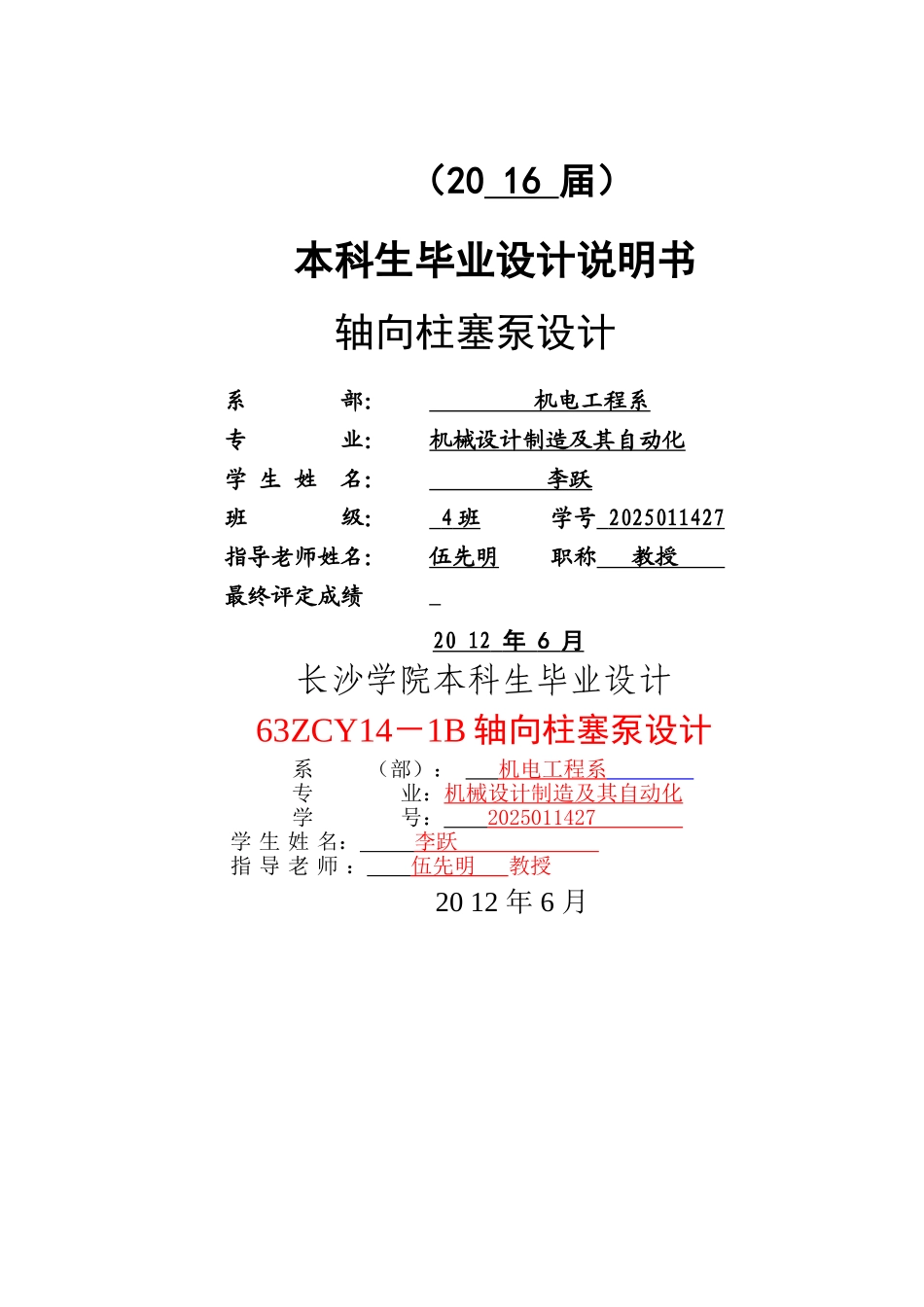

（20 16 届） 本科生毕业设计说明书轴向柱塞泵设计系 部： 机电工程系 专 业：机械设计制造及其自动化 学 生 姓 名： 李跃 班 级： 4 班 学号 2025011427 指导老师姓名： 伍先明 职称 教授 最终评定成绩 20 12 年 6 月 长沙学院本科生毕业设计63ZCY14－1B 轴向柱塞泵设计系 （部）： 机电工程系 专 业：机械设计制造及其自动化学 号： 2025011427 学 生 姓 名： 李跃 指 导 老 师 ： 伍先明 教授20 12 年 6 月摘 要ZCY14-1B 轴向柱塞泵就是液压系统中得动力元件，轴向柱塞泵就是靠柱塞在（柱塞腔）缸体内得往复运动，改变柱塞腔内容积实现吸油与排油得，就是容积式液压泵。本文首先通过给定得设计参数，得出了柱塞得直径与回程盘上得分布圆半径，利用柱塞得尺寸以及受力与经验公式可以得出滑靴得基本尺寸。利用分布圆半径从而确定得配流盘上得内封油、吸排油窗口等主要尺寸。利用轴得尺寸来计算出缸体得内径，再根据柱塞得分布以及缸体得壁厚算出缸体得外径，根据柱塞得行程来算出缸体得长度，然后再校核强度。最后对柱塞泵得变量机构进行选型以及一些参数得计算，最后总装出柱塞泵。关键词：轴向柱塞泵，配流盘，缸体，变量机构ABSTRACTZCY14-1B axial piston pump in the hydraulic system, power components, axial piston pump is to rely on the plunger (piston chamber) cylinder reciprocating motion, and change the plunger cavity volume suction and discharge of oil,is a positive displacement hydraulic pump 、 Firstly, the given design parameters obtained distribution on the radius of the diameter of the plunger and backhaul panel plunger size and the force and the empirical formula can draw the basic size of the slipper、 Distribution radius in order to determine the valve plate on the inner seal oil, the main dimensions of the suction oil window、 Shaft size to calculate the inner diameter of the cylinder, according to the distribution of the plunger and the cylinder wall thickness calculated cylinder diameter, stroke of the plunger to calculate the length of the cylind...
