方形闷盖机械加工工艺规程设计本科论文

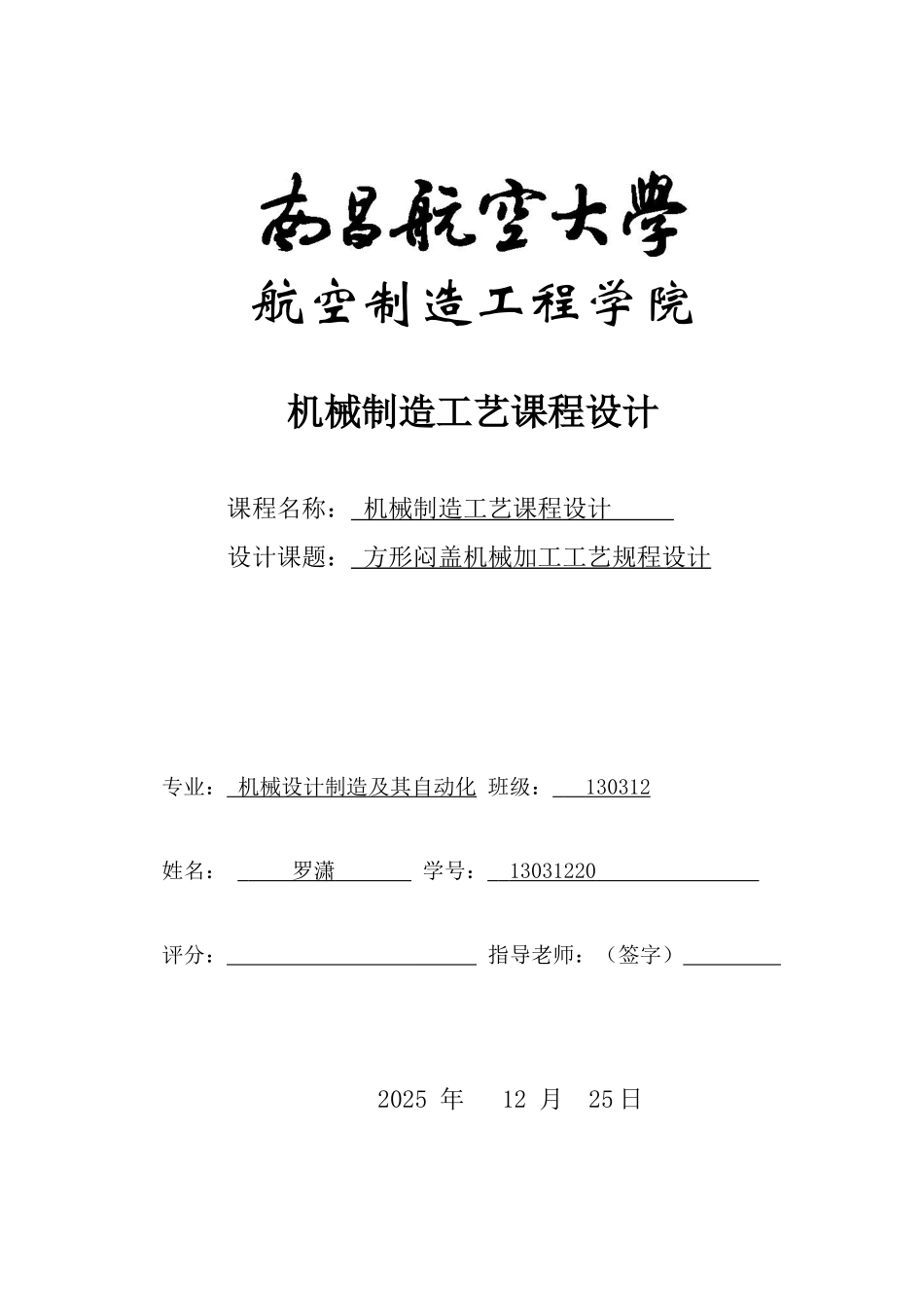

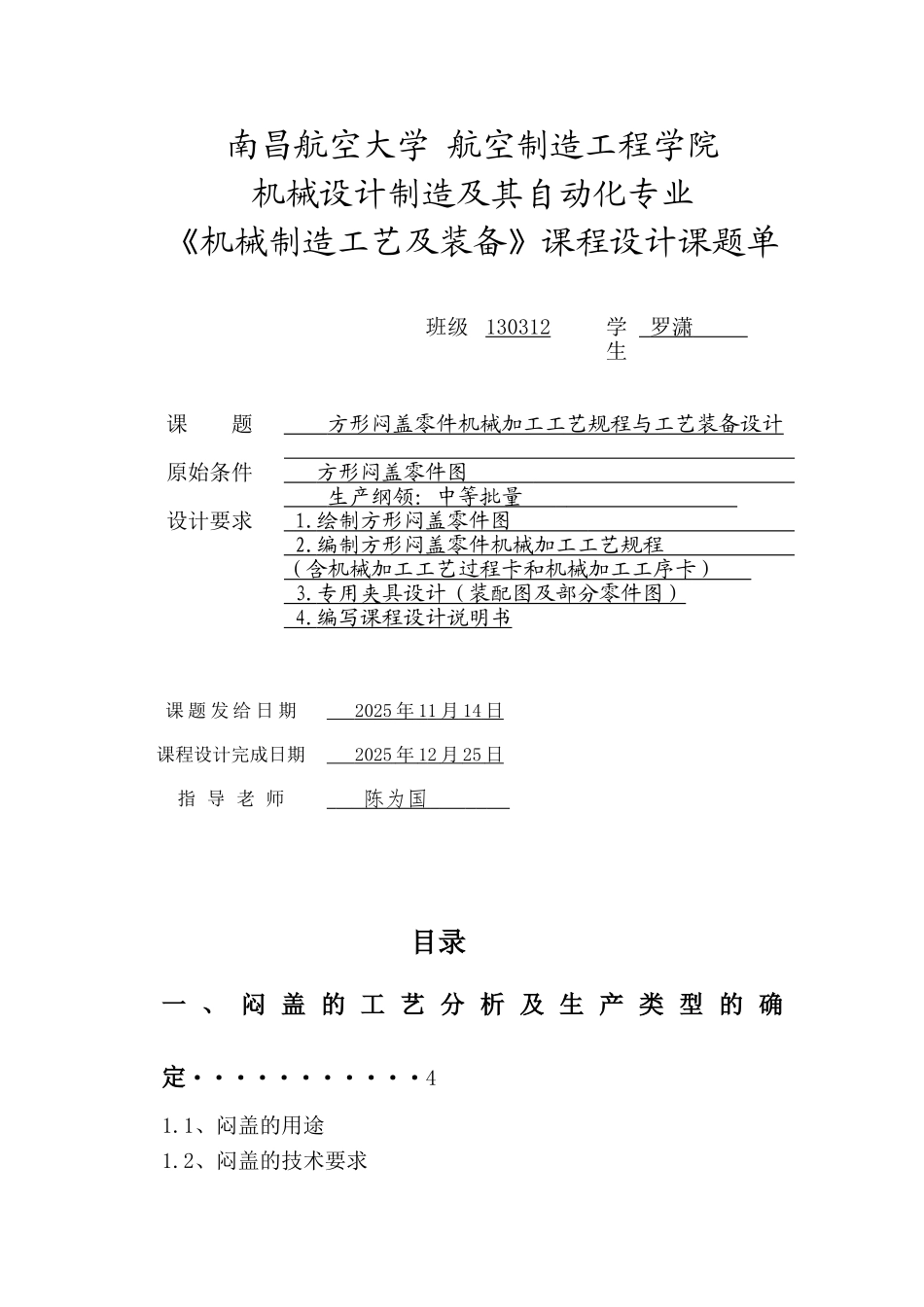

航空制造工程学院机械制造工艺课程设计课程名称： 机械制造工艺课程设计 设计课题： 方形闷盖机械加工工艺规程设计 专业： 机械设计制造及其自动化 班级： 130312 姓名： 罗潇 学号： 13031220 评分： 指导老师：（签字） 2025 年 12 月 25 日南昌航空大学 航空制造工程学院机械设计制造及其自动化专业《机械制造工艺及装备》课程设计课题单班级 130312 学生 罗潇 课 题 方形闷盖零件机械加工工艺规程与工艺装备设计 原始条件 方形闷盖零件图 生产纲领：中等批量 设计要求 1. 绘制方形闷盖零件图 2. 编制方形闷盖零件机械加工工艺规程 （含机械加工工艺过程卡和机械加工工序卡） 3. 专用夹具设计（装配图及部分零件图） 4. 编写课程设计说明书 课 题 发 给 日 期 2025 年 1 1 月 14 日 课程设计完成日期 2025 年 1 2 月 25 日 指 导 老 师 陈为国 目录一 、 闷 盖 的 工 艺 分 析 及 生 产 类 型 的 确定···········41.1、闷盖的用途1.2、闷盖的技术要求1.3、审查闷盖的工艺性二、确定毛坯的形状，尺寸······················62.1 选择毛坯 2.2 确定毛坯的尺寸公差和机械加工余量2.3、工艺规程设计2.4、确定工序机械加工余量，工序尺寸及公差三、拟定闷盖工艺路线···························83.1、定位基准的选择3.2 加工阶段的划分3.3 工序的集中与分散3.4 工序顺序的安排3.5、确定工艺路线四、夹具设计 ····································114.1.设计思想4.2.夹具操作说明五、小结 ·······································13六、参考资料 ····································14一、闷盖的工艺分析及生产类型的确定1.1、闷盖的用途闷盖主要用于零件的外部，起密封，阻挡灰尘的作用。故其在机器中只是起 辅助作用，对机器的稳定运行影响不是很大，其在具体加工的时候，精度要求也 不是很高，加工起来也十分容易。1.2、闷盖的技术要求该闷盖的各项技术要求如下表所示：加工表面尺寸偏差表面粗糙度形位公差前端面47-0.025 -0.0506.3后端面1512.5Φ40 的孔Φ40M10×11012.54×Φ7 的孔Φ7方形端面60×6012.5经过对以上加工表面的分析，我们可以先选定粗基准，...
