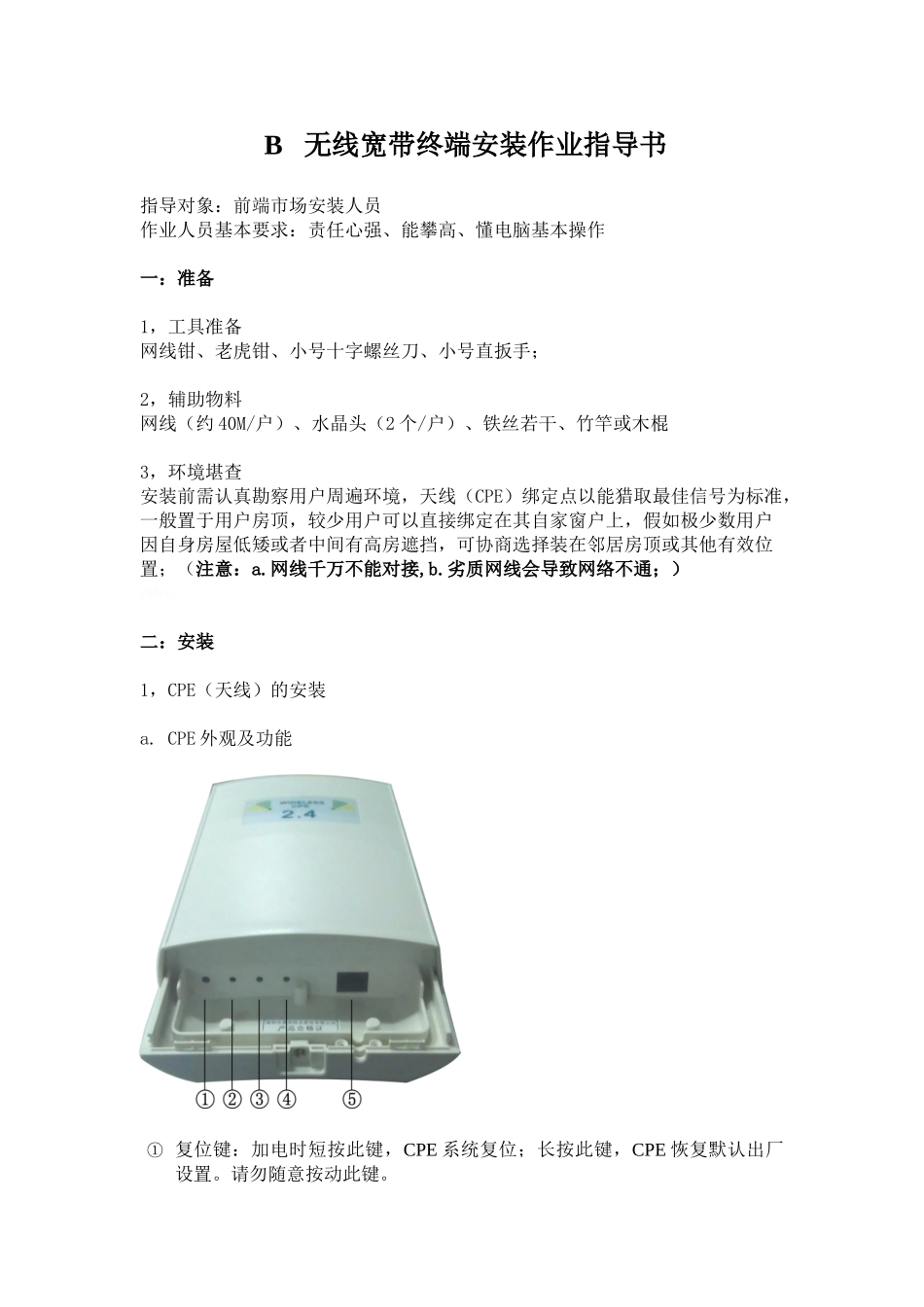

B 无线宽带终端安装作业指导书指导对象:前端市场安装人员作业人员基本要求:责任心强、能攀高、懂电脑基本操作一:准备1,工具准备网线钳、老虎钳、小号十字螺丝刀、小号直扳手;2,辅助物料网线(约 40M/户)、水晶头(2 个/户)、铁丝若干、竹竿或木棍3,环境堪查安装前需认真勘察用户周遍环境,天线(CPE)绑定点以能猎取最佳信号为标准,一般置于用户房顶,较少用户可以直接绑定在其自家窗户上,假如极少数用户因自身房屋低矮或者中间有高房遮挡,可协商选择装在邻居房顶或其他有效位置;(注意:a.网线千万不能对接,b.劣质网线会导致网络不通;)UMAnT。二:安装1,CPE(天线)的安装a. CPE 外观及功能① 复位键:加电时短按此键,CPE 系统复位;长按此键,CPE 恢复默认出厂设置。请勿随意按动此键。② S1 指示灯:信号强度指示灯。③ S2 指示灯:信号强度指示灯。注:信号强时,S1,S2 同时亮;信号弱时,S2 单独亮;信号很弱或者没有信号时,S1,S2 都不亮。④ RUN 指示灯:CPE 工作指示灯。CPE 正常连接到电脑,无线工作正常时,此灯闪耀。⑤ 网口:连接到接线盒网口,中间需要连接网线。b. CPE 的拆装拆卸步骤: 拆卸示意图打开底部固定的螺丝 图 1,先用手推动后面底部滑盖 图 2,用手掰开滑盖 图 3安装步骤: 安装示意图将滑盖按压在如图 1 所示的位置,用手推动滑盖到底 图 2,最后拧好固定的螺丝 图 3。c. CPE 需装在户外,其与用户电脑间需通过网线连接,实景图示:2,CPE 与 POE 与电脑连接如图示:三:调试(用户电脑上)1,基本设置;a.修改电脑本地连接的 IP 地址:如图(除了 CPE 本机地址 192.168.1.2 不能设置,其他都可以)b.用浏览器打开 CEP 地址:192.168.1.2(最好用电脑系统自带的 Internet Explorer 浏览器),打开以后密码和用户名一样都是 admin,如图:Da7ma。c.搜索天线信号:进入 CPE 设置界面以后,进入无线设置\基本设置\点击搜索,如图d.锁定天线:搜索完以后就会出现信号列表,找到 XZ_dianxin_CNC_x(天线名字基站可自定义)点击选择(如没有找到可进行多次搜索),选择以后再点击保存,保存后设备会提示重启,点确定设备重启,如图:wC85V。e.查看信号强度:在 CPE 设置界面\基本信息\无线信息,ESSID 是显示所锁定的天线,信号强度值不能大于 65dbm(不能小于—65dbm),一般 60dbm 左右就没问题了,越小越好!图上A处是表示信号强度的,...
