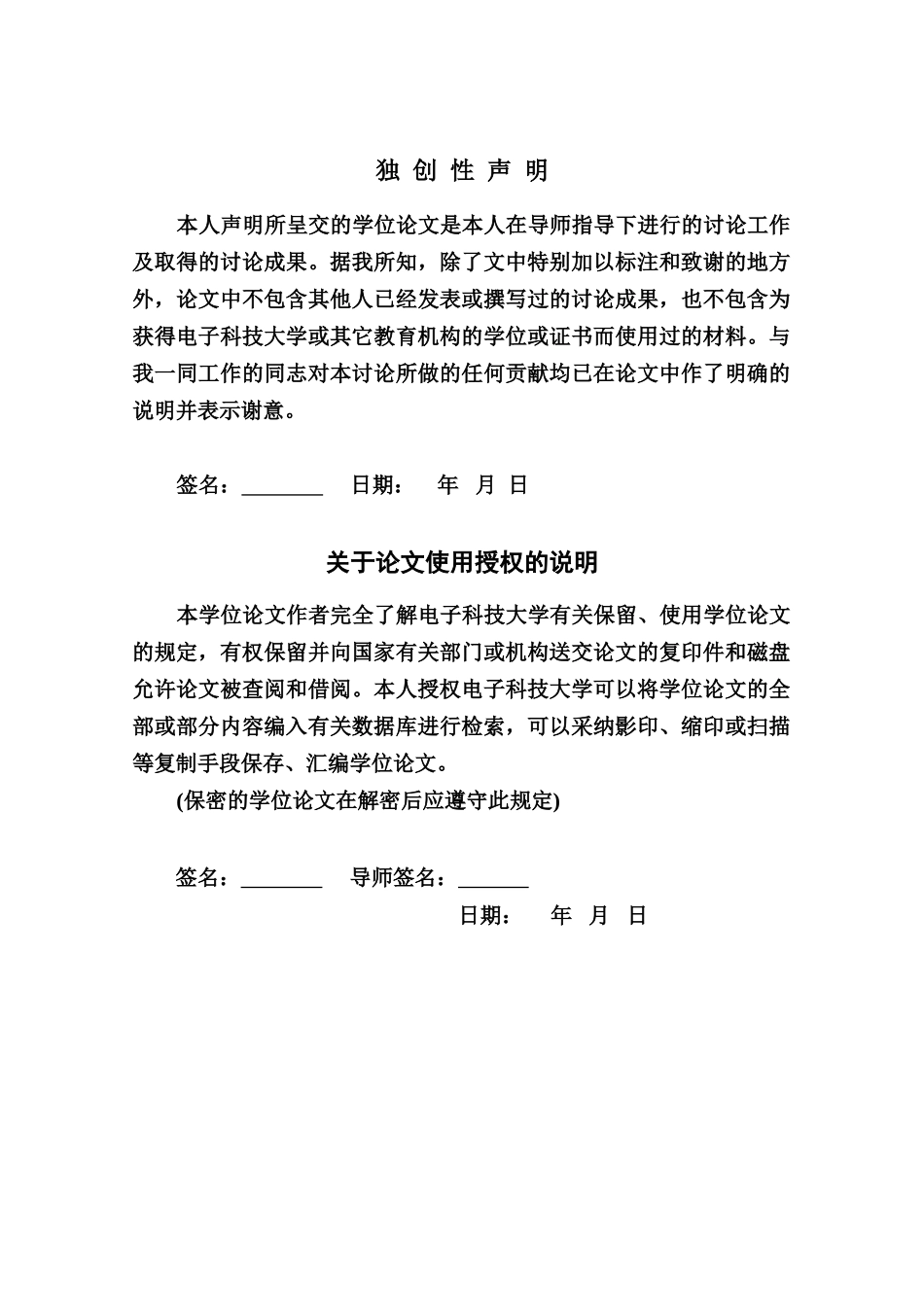

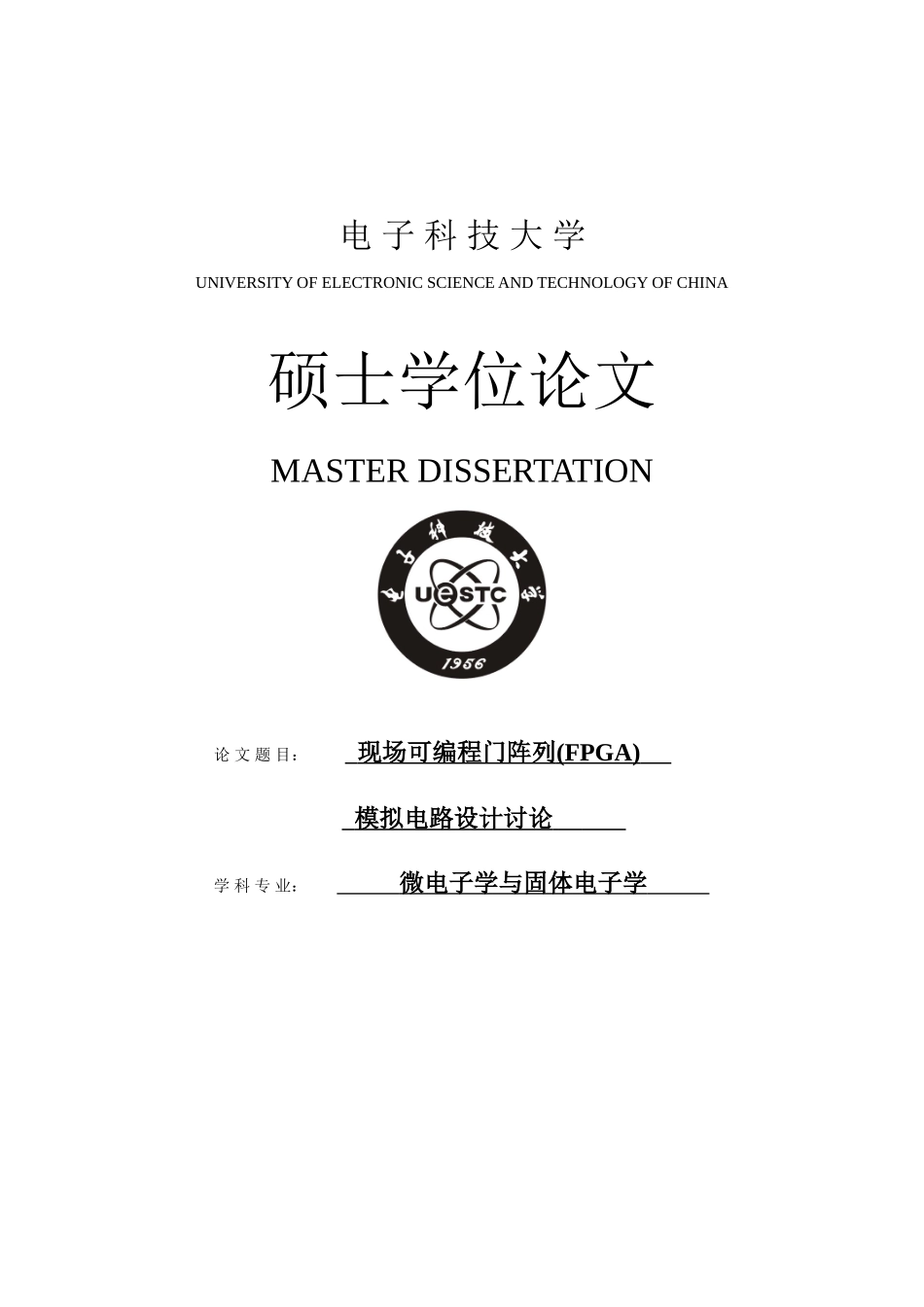

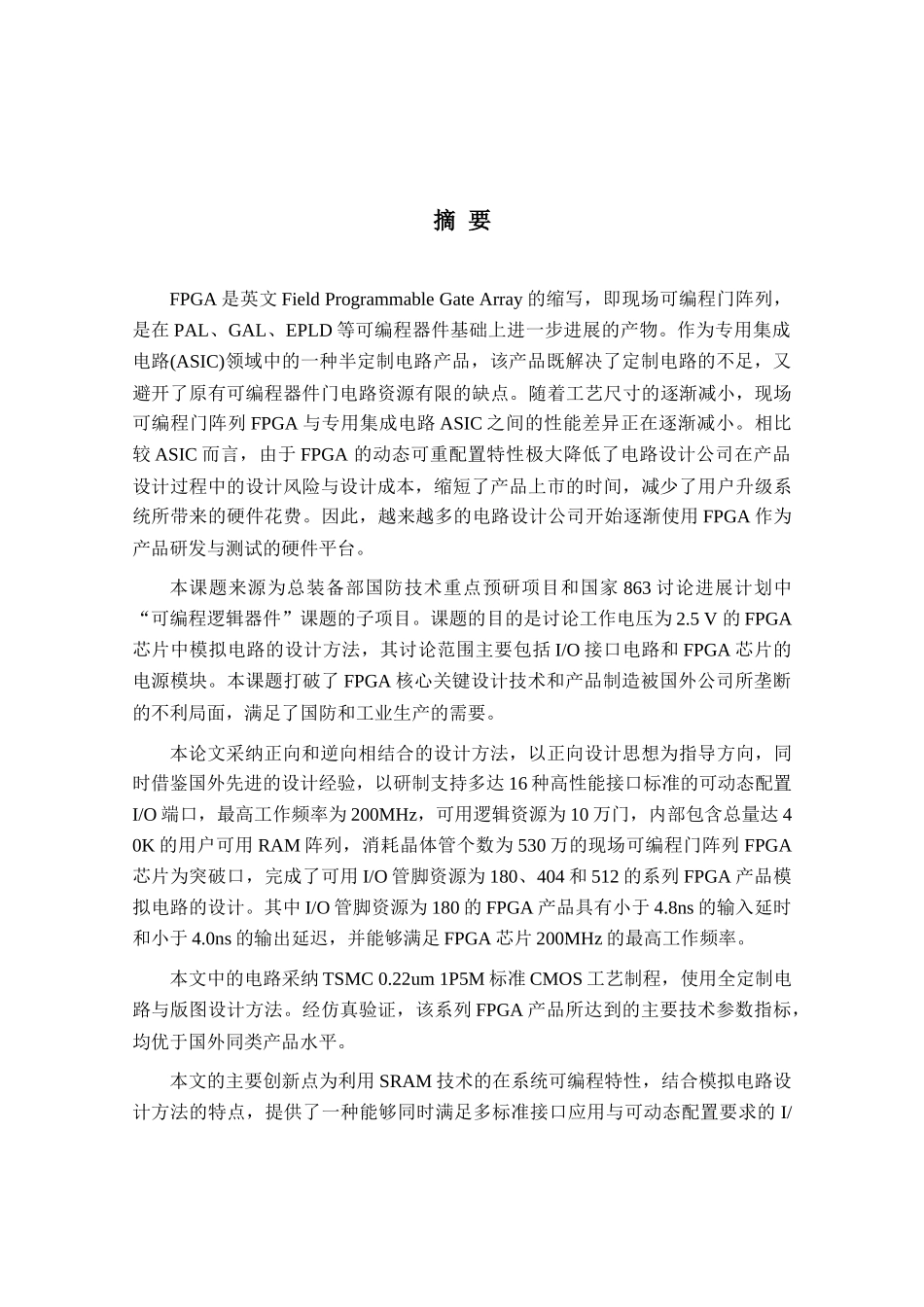

电 子 科 技 大 学UNIVERSITY OF ELECTRONIC SCIENCE AND TECHNOLOGY OF CHINA硕士学位论文MASTER DISSERTATION论 文 题 目： 现场可编程门阵列 (FPGA) 模拟电路设计讨论 学 科 专 业： 微电子学与固体电子学 独 创 性 声 明本人声明所呈交的学位论文是本人在导师指导下进行的讨论工作及取得的讨论成果。据我所知，除了文中特别加以标注和致谢的地方外，论文中不包含其他人已经发表或撰写过的讨论成果，也不包含为获得电子科技大学或其它教育机构的学位或证书而使用过的材料。与我一同工作的同志对本讨论所做的任何贡献均已在论文中作了明确的说明并表示谢意。签名： 日期： 年 月 日关于论文使用授权的说明本学位论文作者完全了解电子科技大学有关保留、使用学位论文的规定，有权保留并向国家有关部门或机构送交论文的复印件和磁盘允许论文被查阅和借阅。本人授权电子科技大学可以将学位论文的全部或部分内容编入有关数据库进行检索，可以采纳影印、缩印或扫描等复制手段保存、汇编学位论文。(保密的学位论文在解密后应遵守此规定)签名： 导师签名： 日期： 年 月 日摘 要FPGA 是英文 Field Programmable Gate Array 的缩写，即现场可编程门阵列，是在 PAL、GAL、EPLD 等可编程器件基础上进一步进展的产物。作为专用集成电路(ASIC)领域中的一种半定制电路产品，该产品既解决了定制电路的不足，又避开了原有可编程器件门电路资源有限的缺点。随着工艺尺寸的逐渐减小，现场可编程门阵列 FPGA 与专用集成电路 ASIC 之间的性能差异正在逐渐减小。相比较 ASIC 而言，由于 FPGA 的动态可重配置特性极大降低了电路设计公司在产品设计过程中的设计风险与设计成本，缩短了产品上市的时间，减少了用户升级系统所带来的硬件花费。因此，越来越多的电路设计公司开始逐渐使用 FPGA 作为产品研发与测试的硬件平台。本课题来源为总装备部国防技术重点预研项目和国家 863 讨论进展计划中“可编程逻辑器件”课题的子项目。课题的目的是讨论工作电压为 2.5 V 的 FPGA芯片中模拟电路的设计方法，其讨论范围主要包括 I/O 接口电路和 FPGA 芯片的电源模块。本课题打破了 FPGA 核心关键设计技术和产品制造被国外公司所垄断的不利局面，满足了国防和工业生产的需要。本论文采纳正向和逆向相结合的设计方法，以正向设计思想为指导方向，同时借鉴国外先进的设计经验，以研制支持多达 16 种高性能接...
