亨通商厦建筑供配电及二层照明技术设计和实现 建筑供配电及照明课程设计课程专业VIP专享

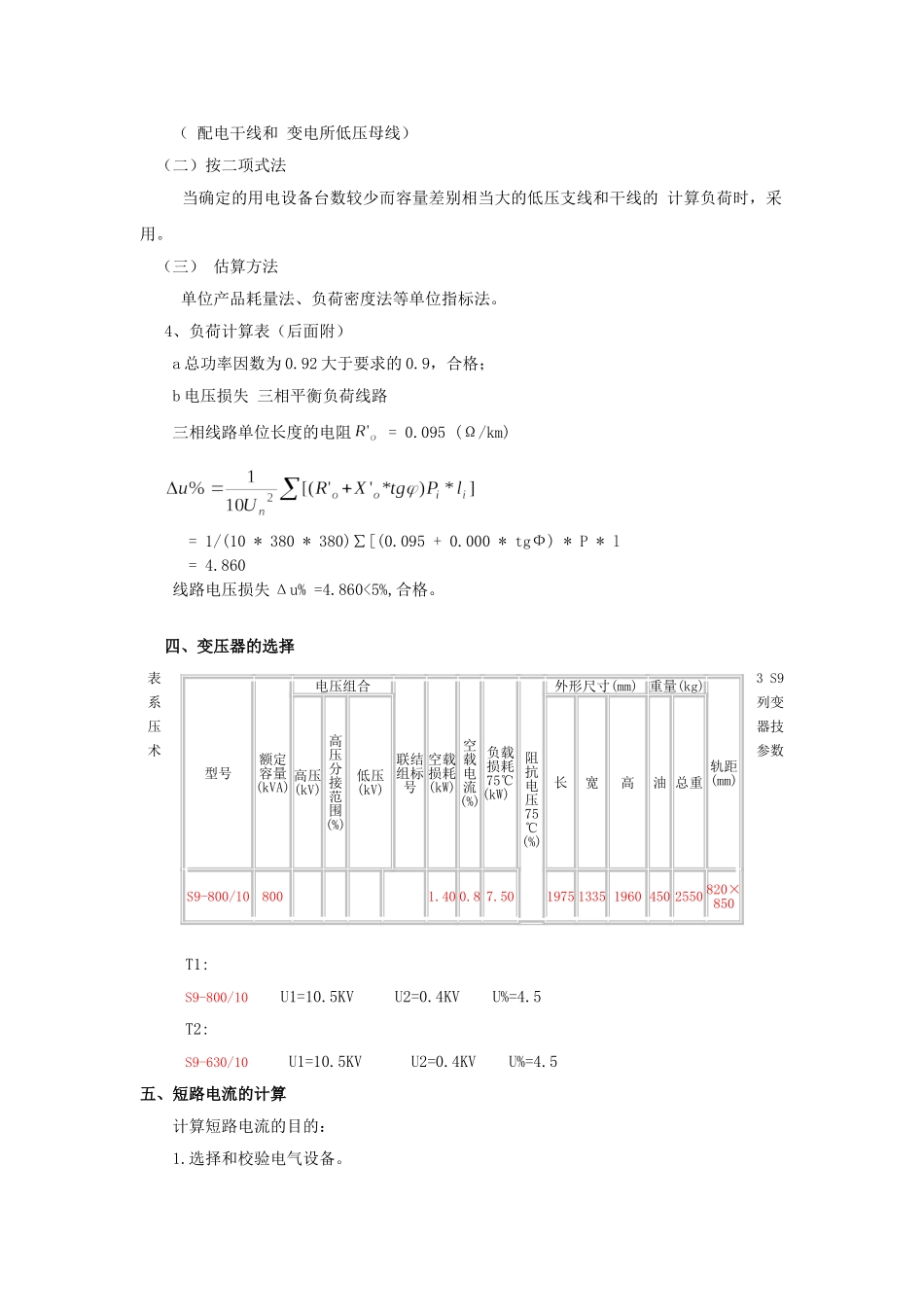

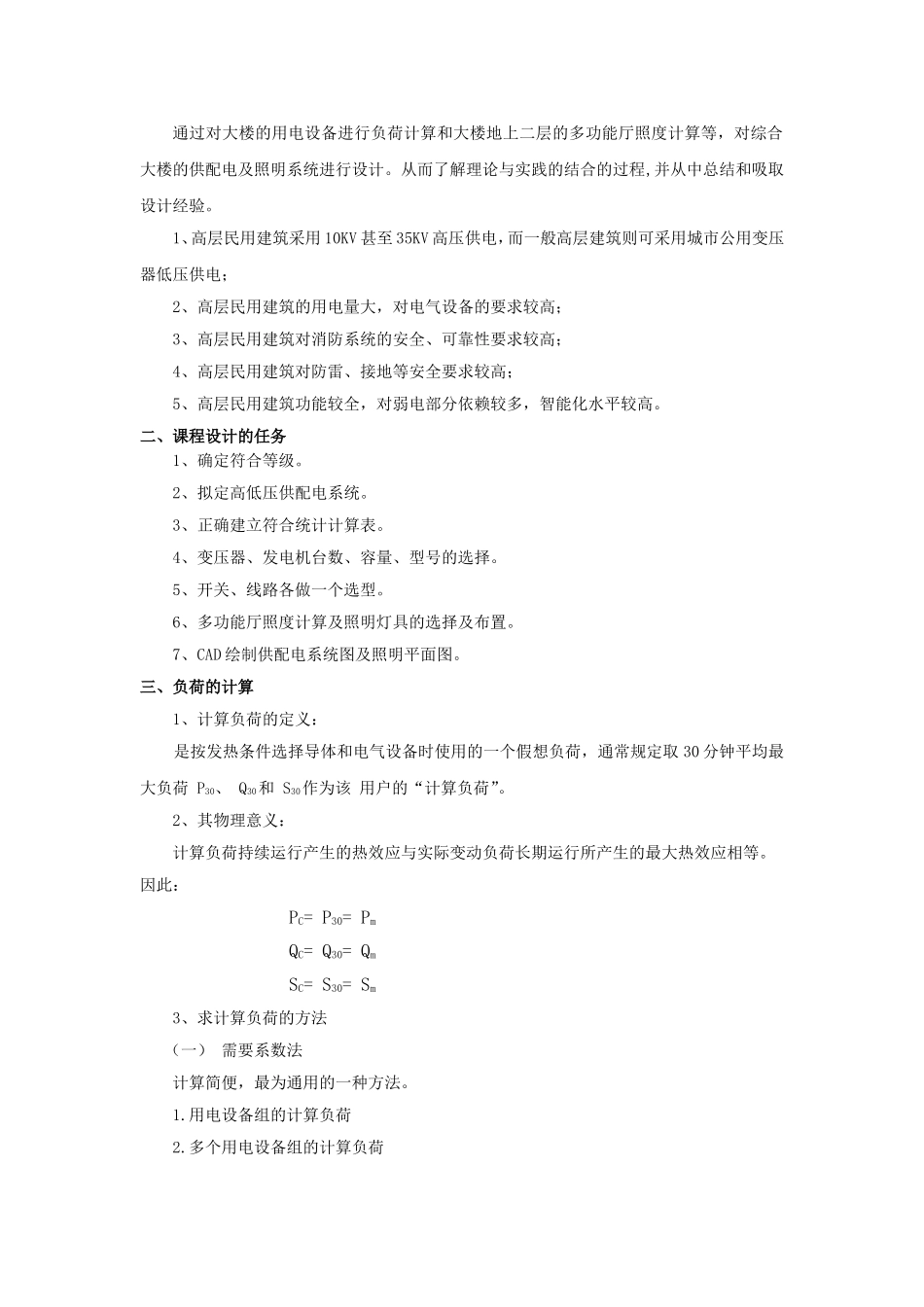

目 录1、课程设计的目的...................................32、课程设计的任务...................................33、负荷的计算.......................................34、变压器的选择.....................................45、短路电流的计算...................................46、设备的选择......................................107、绘制供配电系统图.................................138、电气设备的保护..................................139、照明的设计......................................1410、参考文献.......................................1511、心得体会.......................................1612、成绩、评语表...................................16一、课程设计的目的通过对大楼的用电设备进行负荷计算和大楼地上二层的多功能厅照度计算等，对综合大楼的供配电及照明系统进行设计。从而了解理论与实践的结合的过程,并从中总结和吸取设计经验。1、高层民用建筑采用 10KV 甚至 35KV 高压供电，而一般高层建筑则可采用城市公用变压器低压供电；2、高层民用建筑的用电量大，对电气设备的要求较高；3、高层民用建筑对消防系统的安全、可靠性要求较高；4、高层民用建筑对防雷、接地等安全要求较高；5、高层民用建筑功能较全，对弱电部分依赖较多，智能化水平较高。二、课程设计的任务1、确定符合等级。2、拟定高低压供配电系统。3、正确建立符合统计计算表。4、变压器、发电机台数、容量、型号的选择。5、开关、线路各做一个选型。6、多功能厅照度计算及照明灯具的选择及布置。7、CAD 绘制供配电系统图及照明平面图。三、负荷的计算1、计算负荷的定义：是按发热条件选择导体和电气设备时使用的一个假想负荷，通常规定取 30 分钟平均最大负荷 P30、 Q30和 S30作为该 用户的“计算负荷”。2、其物理意义： 计算负荷持续运行产生的热效应与实际变动负荷长期运行所产生的最大热效应相等。因此： PC= P30= Pm QC= Q30= Qm SC= S30= Sm3、求计算负荷的方法（一） 需要系数法 计算简便，最为通用的一种方法。1.用电设备组的计算负荷2.多个用电设备组的计算负荷 （ 配电干线和 变电所低压母线）（二）按二项式法 当确定的用电设备台数较少而容量差别相当大的低压支线和干线的 计算负荷时，采用。（三） 估算方法 单位产品耗量法、负荷密度法等单位指标法。4、负荷计算表（后面附） a ...
