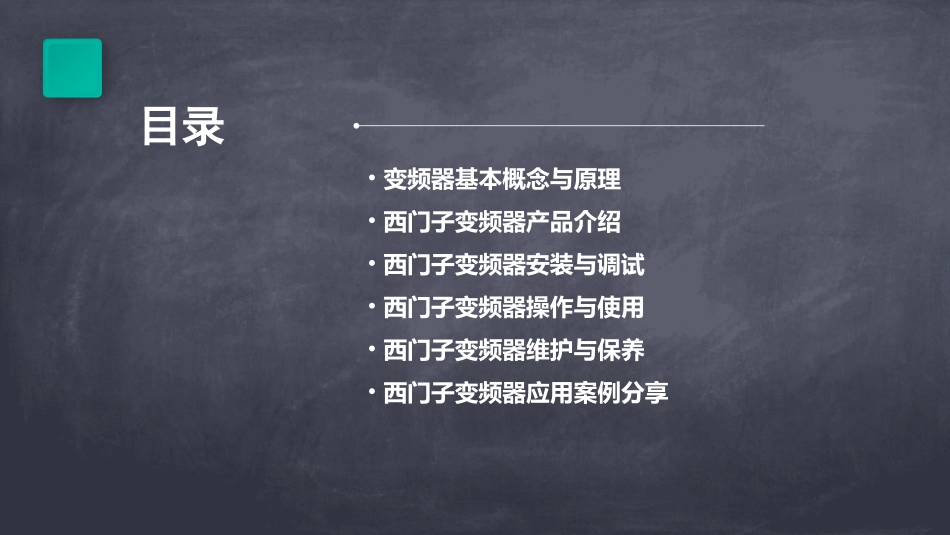

西门子变频器培训目录•变频器基本概念与原理•西门子变频器产品介绍•西门子变频器安装与调试•西门子变频器操作与使用•西门子变频器维护与保养•西门子变频器应用案例分享01变频器基本概念与原理Chapter减少电机启动时的冲击电流，降低对电网的干扰。实现电动机的无级调速，满足不同负载和工艺要求。变频器是一种电力电子设备，通过改变电源频率来控制交流电动机的速度。通过优化电机运行方式，降低能耗，提高能源利用效率。调速控制变频器定义节能降耗改善电网质量变频器定义及作用将交流电转换为直流电，为后续的逆变电路提供稳定的直流电源。整流电路逆变电路控制电路将直流电转换为交流电，通过控制逆变电路的输出频率和电压来控制电动机的转速。接收外部控制信号，对整流电路和逆变电路进行控制和保护。030201变频器工作原理高效节能通过优化电机运行方式，降低能耗，提高能源利用效率。类型根据电压等级、功率大小、控制方式等可分为多种类型，如低压变频器、高压变频器、通用变频器、专用变频器等。精确控制实现高精度的速度控制和位置控制，满足复杂工艺要求。高可靠性采用先进的电力电子技术和控制技术，具有较高的可靠性和稳定性。灵活多变可适应不同负载和电网条件，具有较强的适应性和可扩展性。变频器类型与特点02西门子变频器产品介绍Chapter产品系列及特点MM4系列高性能矢量控制，适用于复杂运动控制应用，提供多种通讯接口选项。SINAMICS系列模块化设计，易于扩展和维护，适用于高端传动应用。G120系列紧凑型设计，易于安装和调试，适用于简单传动应用。从0.12kW到数MW不等，满足不同功率需求。额定功率范围从200V到690V不等，适应不同电网电压等级。额定电压范围高达±0.1%的速度控制精度和±1%的转矩控制精度，实现精准传动。控制精度主要技术参数与性能指标01根据负载类型选择合适的变频器类型和控制方式。020304根据电机功率和额定电压选择合适的变频器额定功率和电压等级。考虑现场环境和安装条件，选择适合的防护等级和冷却方式。了解变频器的通讯接口和协议，以便与上位机或PLC进行通讯。选型方法与注意事项03西门子变频器安装与调试Chapter010204安装前准备工作及注意事项确认变频器型号、规格及使用环境是否符合要求检查变频器外观是否完好，有无损坏或变形准备安装工具和材料，如螺丝刀、扳手、电缆等确保安装场地干燥、通风良好，且无腐蚀性气体和尘埃03安装步骤与接线方法将变频器固定在安装板上，注意安装板应平整且坚固连接输出电机电缆，同样要确保电缆规格和接线质量根据需要连接控制信号线，如启停信号、速度给定信号等连接输入电源电缆，确保电缆规格与变频器要求相符，接线牢固可靠调试过程及参数设置参数设置根据电机参数和实际需求，设置变频器的相关参数，如电机额定功率、额定电压、额定电流、加速时间、减速时间等上电调试给变频器上电，观察面板显示是否正常，有无报警信息上电前检查再次确认所有接线正确，无短路或接地现象功能测试通过面板或外部控制信号，测试变频器的启停、调速等功能是否正常系统联调将变频器与控制系统进行联合调试，确保整个系统运行平稳、可靠04西门子变频器操作与使用Chapter01020304显示当前运行状态、故障信息等，提供基本的操作按钮和菜单选项。主界面允许用户设置和修改变频器的各项参数，如频率、电压、电流等。参数设置界面提供详细的故障信息，帮助用户快速定位和解决故障。故障诊断界面支持与上位机或其他设备进行通讯，实现远程监控和控制。通讯界面操作界面及功能介绍01020304开机与关机按照正确的顺序开启或关闭变频器，确保设备安全。运行控制通过操作按钮或上位机指令，控制变频器的启动、停止和调速。参数设置根据实际需求，设置合适的参数，如输出频率、加速度等。故障处理在出现故障时，及时查看故障诊断信息，采取相应措施解决问题。基本操作方法与步骤PID控制通讯功能多段速控制自定义功能高级功能应用举例01020304通过内置PID控制器，实现闭环控制，提高系统稳定性和精度。利用通讯接口与上位机或其他设备进行数据交换，实现远程监控和控制。通过设置多段速度参数，实现电机在不同速度下...
