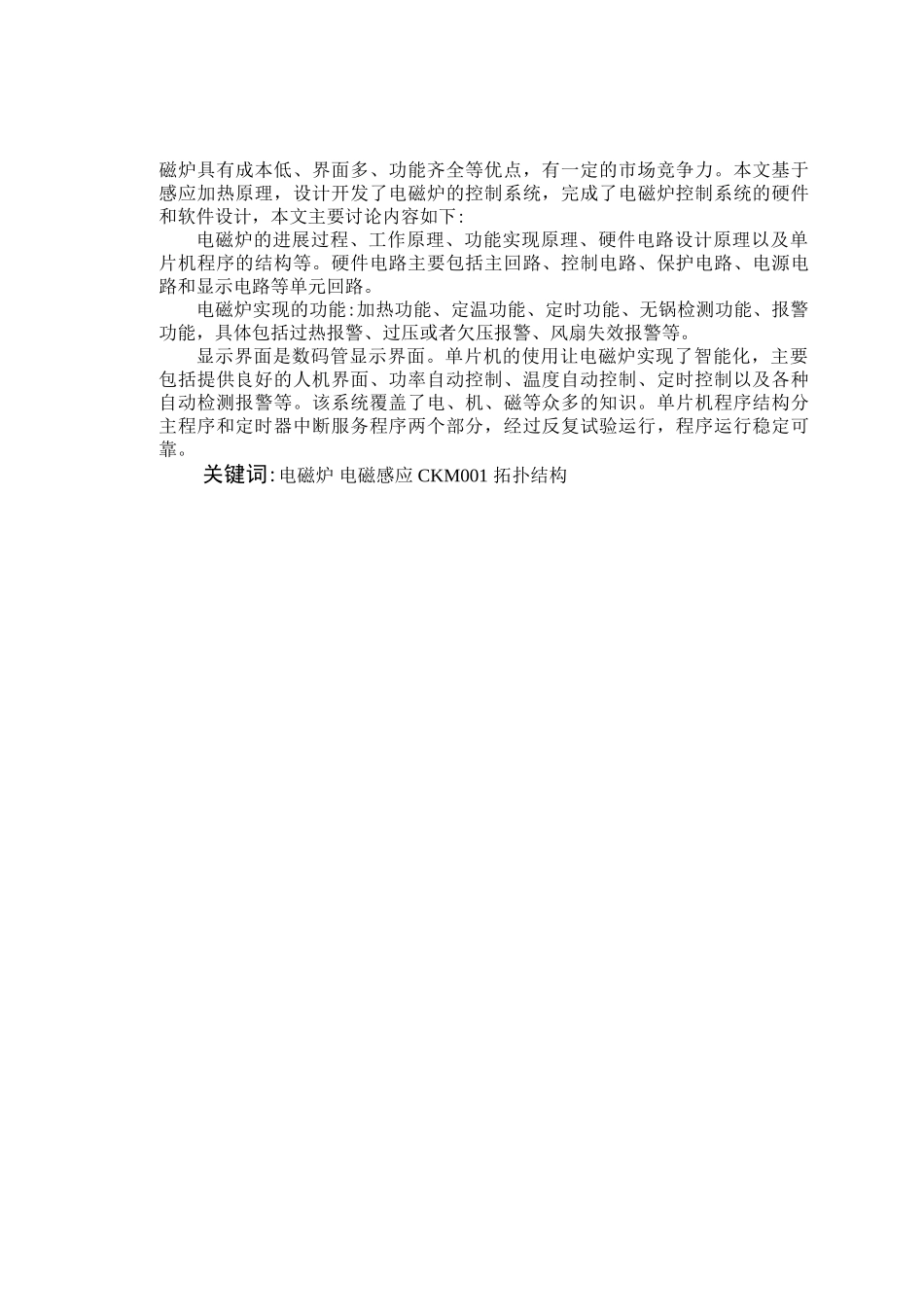

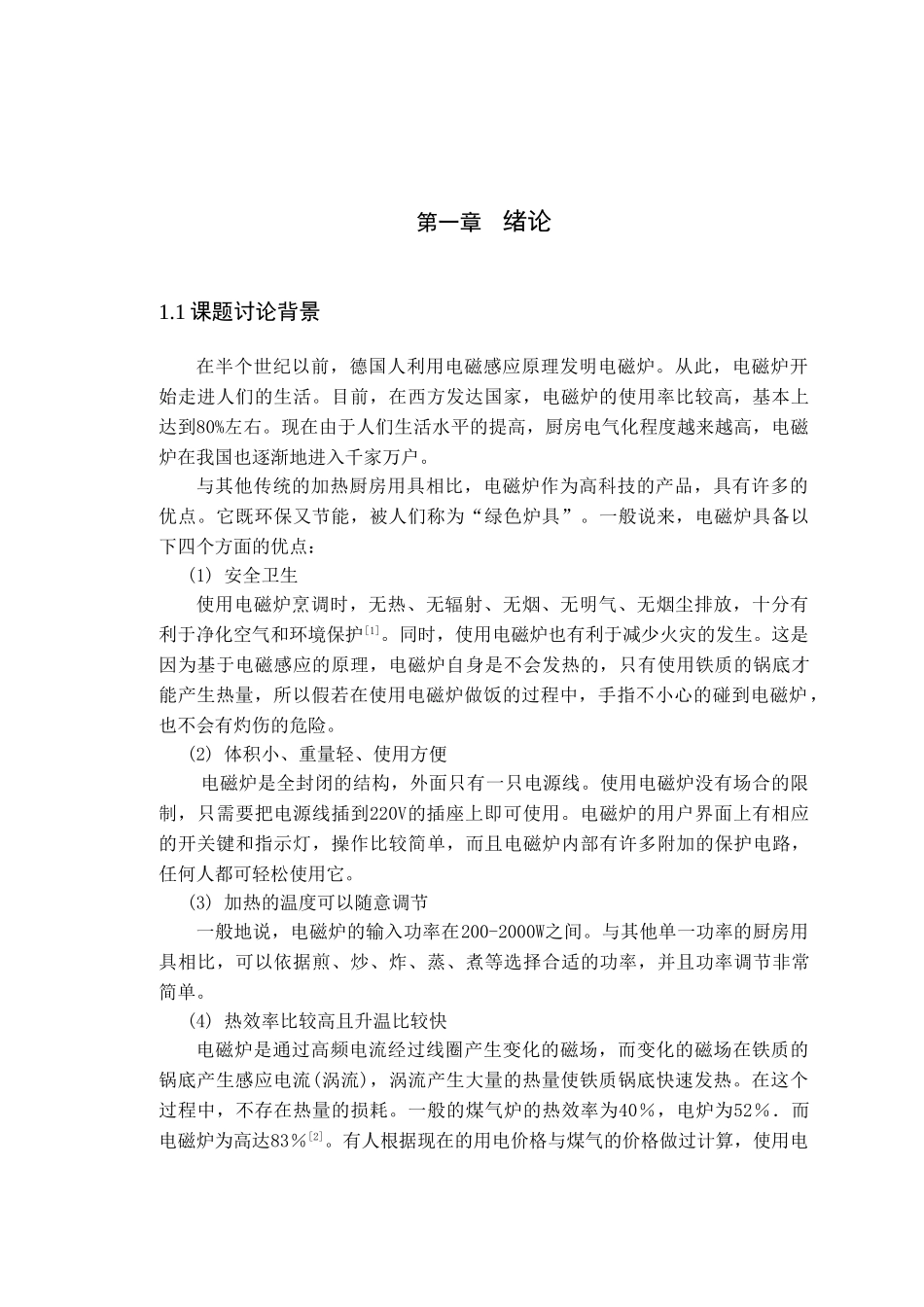

专 业： 通信工程 班 级： 13 通信 2 姓 名： 学 号： 指导老师： 电气信息工程学院 2025 年 5 月电磁炉的设计与实现摘 要电磁炉是目前进展最快的，市场增长幅度最高的家电产品之一。开发的电 电磁炉的设计与实现磁炉具有成本低、界面多、功能齐全等优点，有一定的市场竞争力。本文基于感应加热原理，设计开发了电磁炉的控制系统，完成了电磁炉控制系统的硬件和软件设计，本文主要讨论内容如下:电磁炉的进展过程、工作原理、功能实现原理、硬件电路设计原理以及单片机程序的结构等。硬件电路主要包括主回路、控制电路、保护电路、电源电路和显示电路等单元回路。电磁炉实现的功能:加热功能、定温功能、定时功能、无锅检测功能、报警功能，具体包括过热报警、过压或者欠压报警、风扇失效报警等。显示界面是数码管显示界面。单片机的使用让电磁炉实现了智能化，主要包括提供良好的人机界面、功率自动控制、温度自动控制、定时控制以及各种自动检测报警等。该系统覆盖了电、机、磁等众多的知识。单片机程序结构分主程序和定时器中断服务程序两个部分，经过反复试验运行，程序运行稳定可靠。关键词:电磁炉 电磁感应 CKM001 拓扑结构第一章绪论1.1 课题讨论背景在半个世纪以前，德国人利用电磁感应原理发明电磁炉。从此，电磁炉开始走进人们的生活。目前，在西方发达国家，电磁炉的使用率比较高，基本上达到80%左右。现在由于人们生活水平的提高，厨房电气化程度越来越高，电磁炉在我国也逐渐地进入千家万户。与其他传统的加热厨房用具相比，电磁炉作为高科技的产品，具有许多的优点。它既环保又节能，被人们称为“绿色炉具”。一般说来，电磁炉具备以下四个方面的优点：(1) 安全卫生使用电磁炉烹调时，无热、无辐射、无烟、无明气、无烟尘排放，十分有利于净化空气和环境保护[1]。同时，使用电磁炉也有利于减少火灾的发生。这是因为基于电磁感应的原理，电磁炉自身是不会发热的，只有使用铁质的锅底才能产生热量，所以假若在使用电磁炉做饭的过程中，手指不小心的碰到电磁炉，也不会有灼伤的危险。(2) 体积小、重量轻、使用方便电磁炉是全封闭的结构，外面只有一只电源线。使用电磁炉没有场合的限制，只需要把电源线插到220V的插座上即可使用。电磁炉的用户界面上有相应的开关键和指示灯，操作比较简单，而且电磁炉内部有许多附加的保护电路，任何人都可轻松使用它。(3) 加热的温度可以随意调节一般地说，电磁炉的输入功率在...
