本科毕业设计-课程设计多点温度计设计

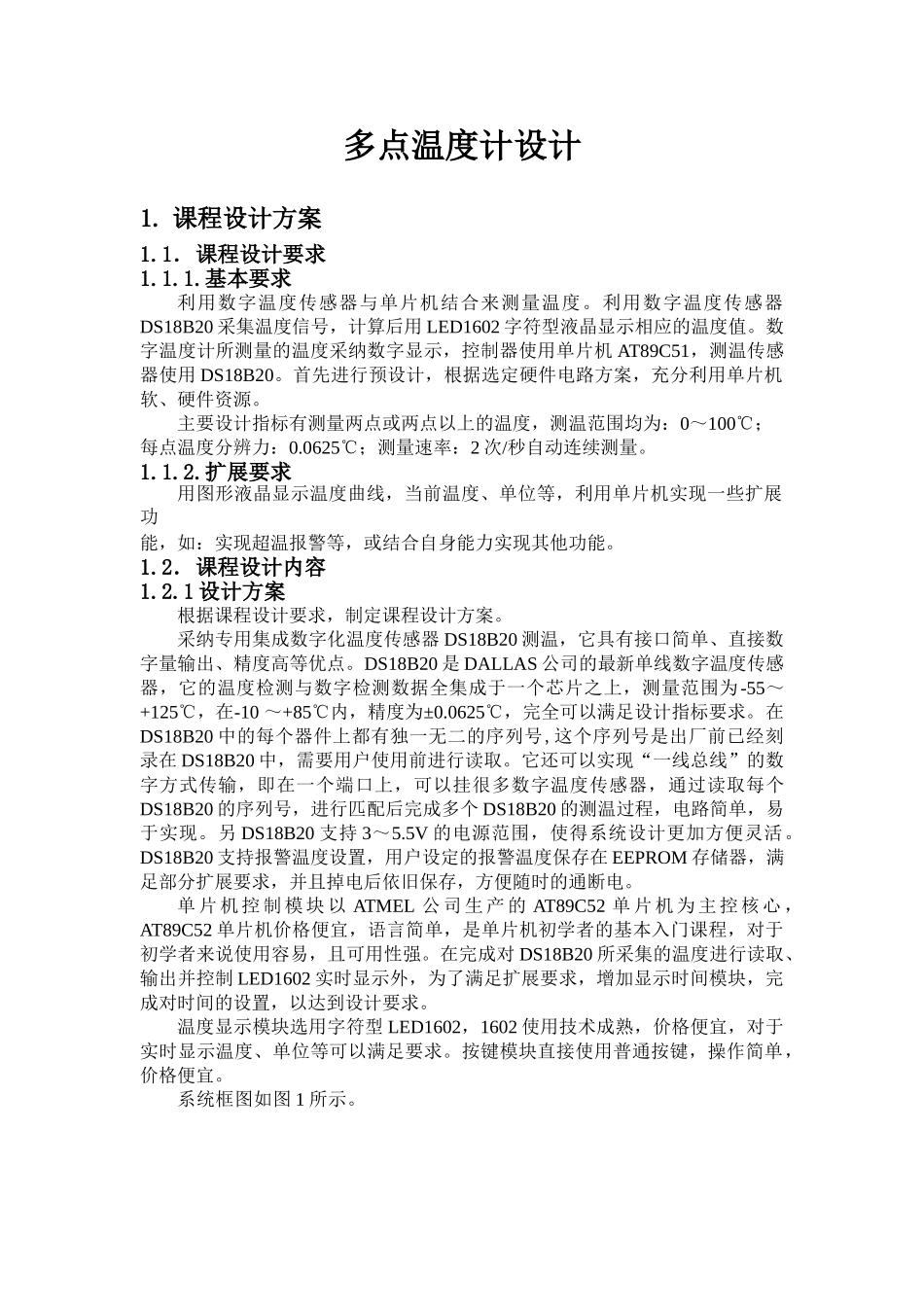

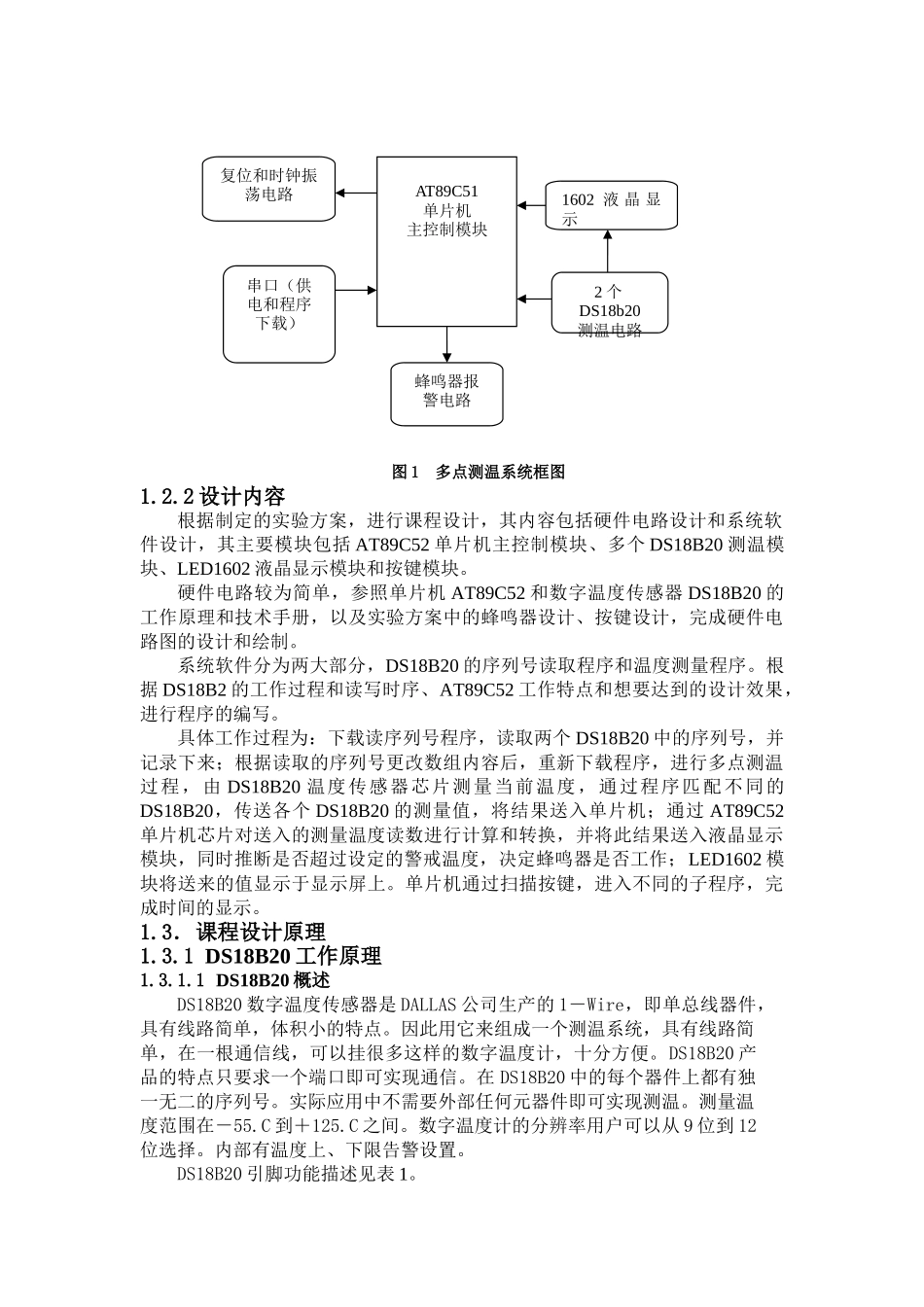

多点温度计设计 1. 课程设计方案1.1．课程设计要求1.1.1.基本要求利用数字温度传感器与单片机结合来测量温度。利用数字温度传感器DS18B20 采集温度信号，计算后用 LED1602 字符型液晶显示相应的温度值。数字温度计所测量的温度采纳数字显示，控制器使用单片机 AT89C51，测温传感器使用 DS18B20。首先进行预设计，根据选定硬件电路方案，充分利用单片机软、硬件资源。主要设计指标有测量两点或两点以上的温度，测温范围均为：0～100℃；每点温度分辨力：0.0625℃；测量速率：2 次/秒自动连续测量。1.1.2.扩展要求用图形液晶显示温度曲线，当前温度、单位等，利用单片机实现一些扩展功能，如：实现超温报警等，或结合自身能力实现其他功能。1.2．课程设计内容1.2.1 设计方案根据课程设计要求，制定课程设计方案。采纳专用集成数字化温度传感器 DS18B20 测温，它具有接口简单、直接数字量输出、精度高等优点。DS18B20 是 DALLAS 公司的最新单线数字温度传感器，它的温度检测与数字检测数据全集成于一个芯片之上，测量范围为-55～+125℃，在-10 ～+85℃内，精度为±0.0625℃，完全可以满足设计指标要求。在DS18B20 中的每个器件上都有独一无二的序列号,这个序列号是出厂前已经刻录在 DS18B20 中，需要用户使用前进行读取。它还可以实现“一线总线”的数字方式传输，即在一个端口上，可以挂很多数字温度传感器，通过读取每个DS18B20 的序列号，进行匹配后完成多个 DS18B20 的测温过程，电路简单，易于实现。另 DS18B20 支持 3～5.5V 的电源范围，使得系统设计更加方便灵活。DS18B20 支持报警温度设置，用户设定的报警温度保存在 EEPROM 存储器，满足部分扩展要求，并且掉电后依旧保存，方便随时的通断电。单 片 机 控 制 模 块 以 ATMEL 公 司 生 产 的 AT89C52 单 片 机 为 主 控 核 心 ，AT89C52 单片机价格便宜，语言简单，是单片机初学者的基本入门课程，对于初学者来说使用容易，且可用性强。在完成对 DS18B20 所采集的温度进行读取、输出并控制 LED1602 实时显示外，为了满足扩展要求，增加显示时间模块，完成对时间的设置，以达到设计要求。温度显示模块选用字符型 LED1602，1602 使用技术成熟，价格便宜，对于实时显示温度、单位等可以满足要求。按键模块直接使用普通按键，操作简单，价格便宜。系统框图如图 1 所示。图 1 多点测温系统框图1.2.2 设计内容根据制定的实验方案，...
