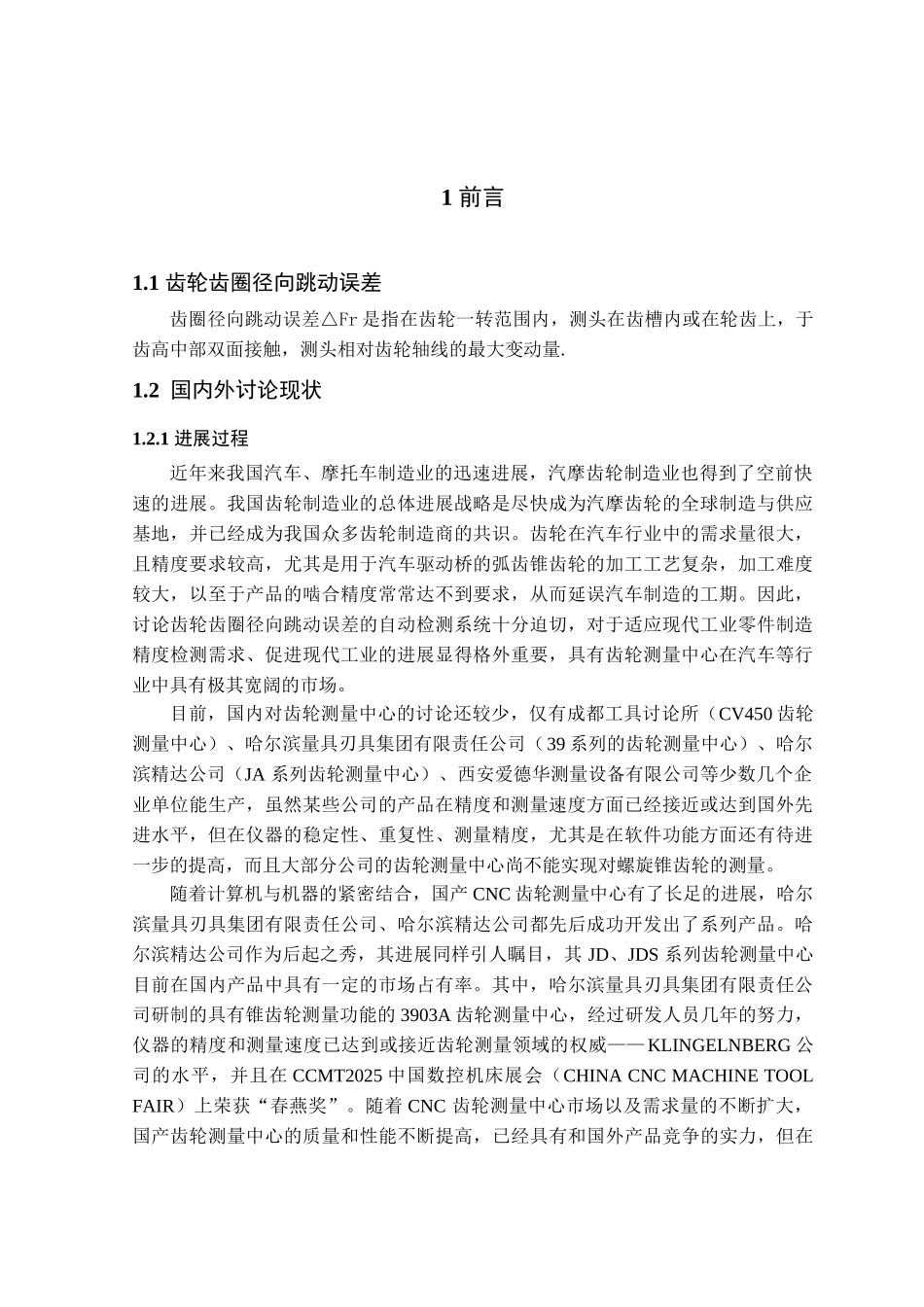

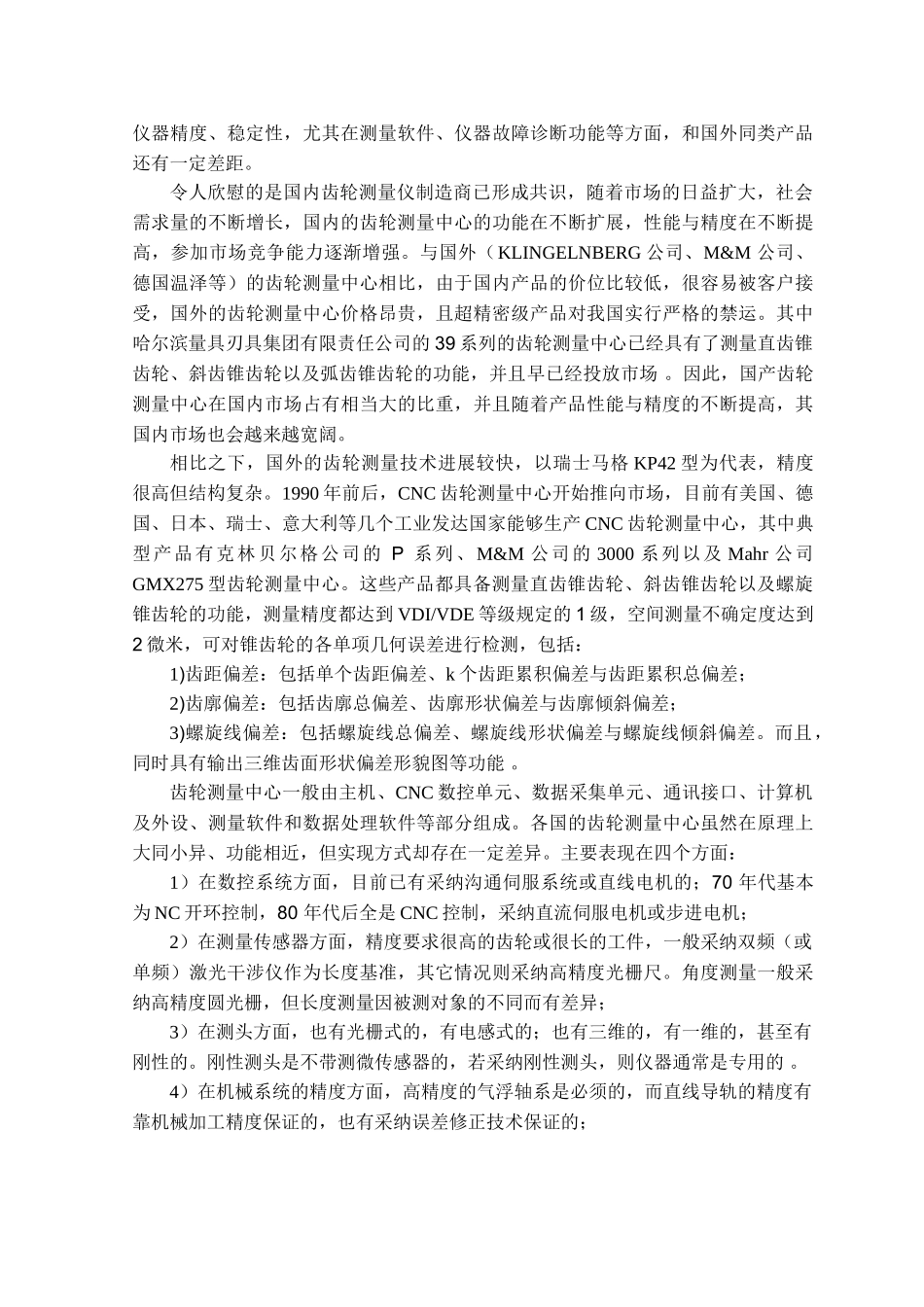

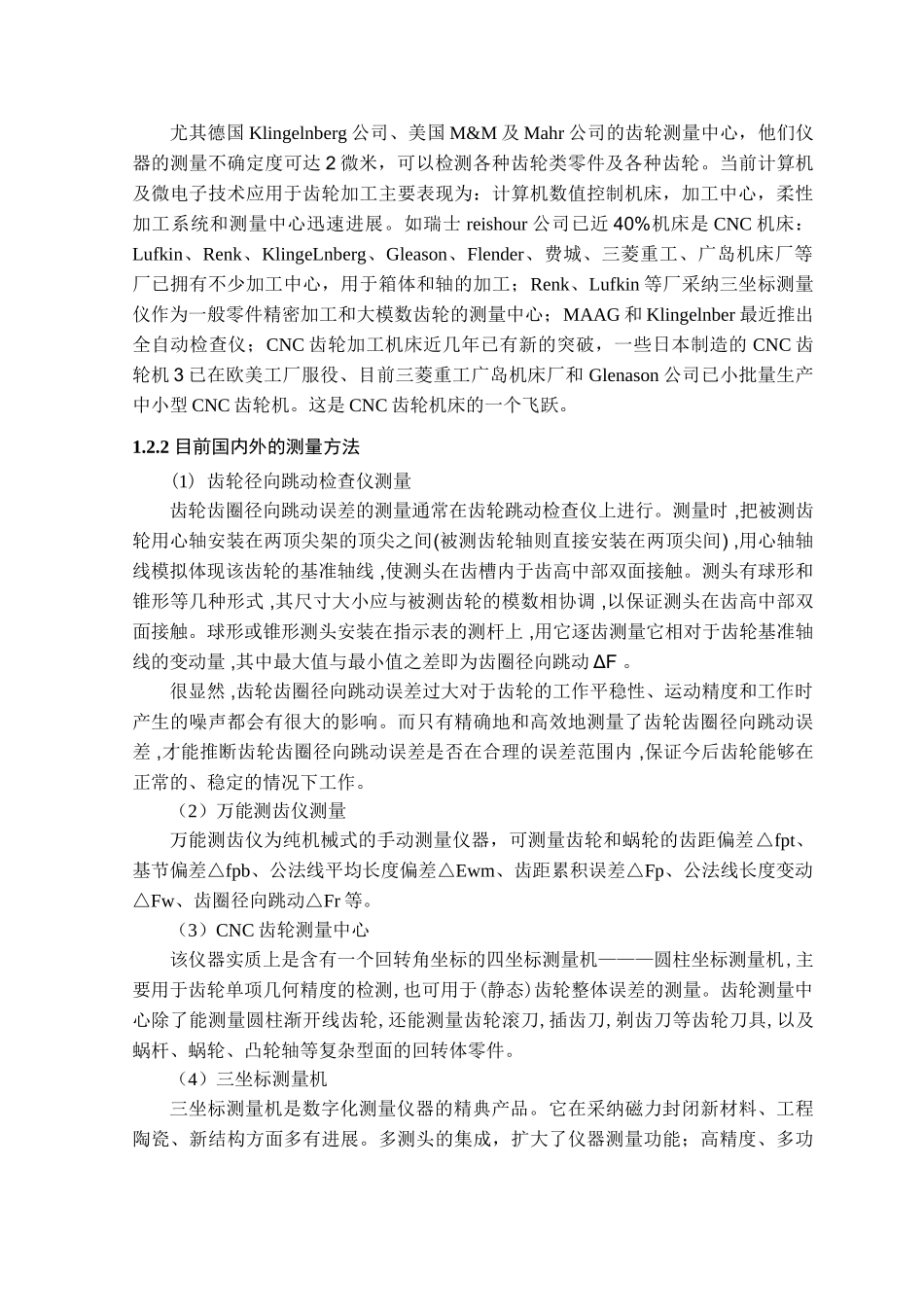

1 前言1.1 齿轮齿圈径向跳动误差齿圈径向跳动误差△Fr 是指在齿轮一转范围内，测头在齿槽内或在轮齿上，于齿高中部双面接触，测头相对齿轮轴线的最大变动量.1.2 国内外讨论现状1.2.1 进展过程近年来我国汽车、摩托车制造业的迅速进展，汽摩齿轮制造业也得到了空前快速的进展。我国齿轮制造业的总体进展战略是尽快成为汽摩齿轮的全球制造与供应基地，并已经成为我国众多齿轮制造商的共识。齿轮在汽车行业中的需求量很大，且精度要求较高，尤其是用于汽车驱动桥的弧齿锥齿轮的加工工艺复杂，加工难度较大，以至于产品的啮合精度常常达不到要求，从而延误汽车制造的工期。因此，讨论齿轮齿圈径向跳动误差的自动检测系统十分迫切，对于适应现代工业零件制造精度检测需求、促进现代工业的进展显得格外重要，具有齿轮测量中心在汽车等行业中具有极其宽阔的市场。目前，国内对齿轮测量中心的讨论还较少，仅有成都工具讨论所（CV450 齿轮测量中心）、哈尔滨量具刃具集团有限责任公司（39 系列的齿轮测量中心）、哈尔滨精达公司（JA 系列齿轮测量中心）、西安爱德华测量设备有限公司等少数几个企业单位能生产，虽然某些公司的产品在精度和测量速度方面已经接近或达到国外先进水平，但在仪器的稳定性、重复性、测量精度，尤其是在软件功能方面还有待进一步的提高，而且大部分公司的齿轮测量中心尚不能实现对螺旋锥齿轮的测量。随着计算机与机器的紧密结合，国产 CNC 齿轮测量中心有了长足的进展，哈尔滨量具刃具集团有限责任公司、哈尔滨精达公司都先后成功开发出了系列产品。哈尔滨精达公司作为后起之秀，其进展同样引人瞩目，其 JD、JDS 系列齿轮测量中心目前在国内产品中具有一定的市场占有率。其中，哈尔滨量具刃具集团有限责任公司研制的具有锥齿轮测量功能的 3903A 齿轮测量中心，经过研发人员几年的努力，仪器的精度和测量速度已达到或接近齿轮测量领域的权威——KLINGELNBERG 公司的水平，并且在 CCMT2025 中国数控机床展会（CHINA CNC MACHINE TOOL FAIR）上荣获“春燕奖”。随着 CNC 齿轮测量中心市场以及需求量的不断扩大，国产齿轮测量中心的质量和性能不断提高，已经具有和国外产品竞争的实力，但在仪器精度、稳定性，尤其在测量软件、仪器故障诊断功能等方面，和国外同类产品还有一定差距。令人欣慰的是国内齿轮测量仪制造商已形成共识，随着市场的日益扩大，社会需求量的不断增长，国内的齿轮测量中心的功能在不断扩展...
