机械制造装备设计课程设计支座钻床夹具课程设计说明书大学论文VIP专享

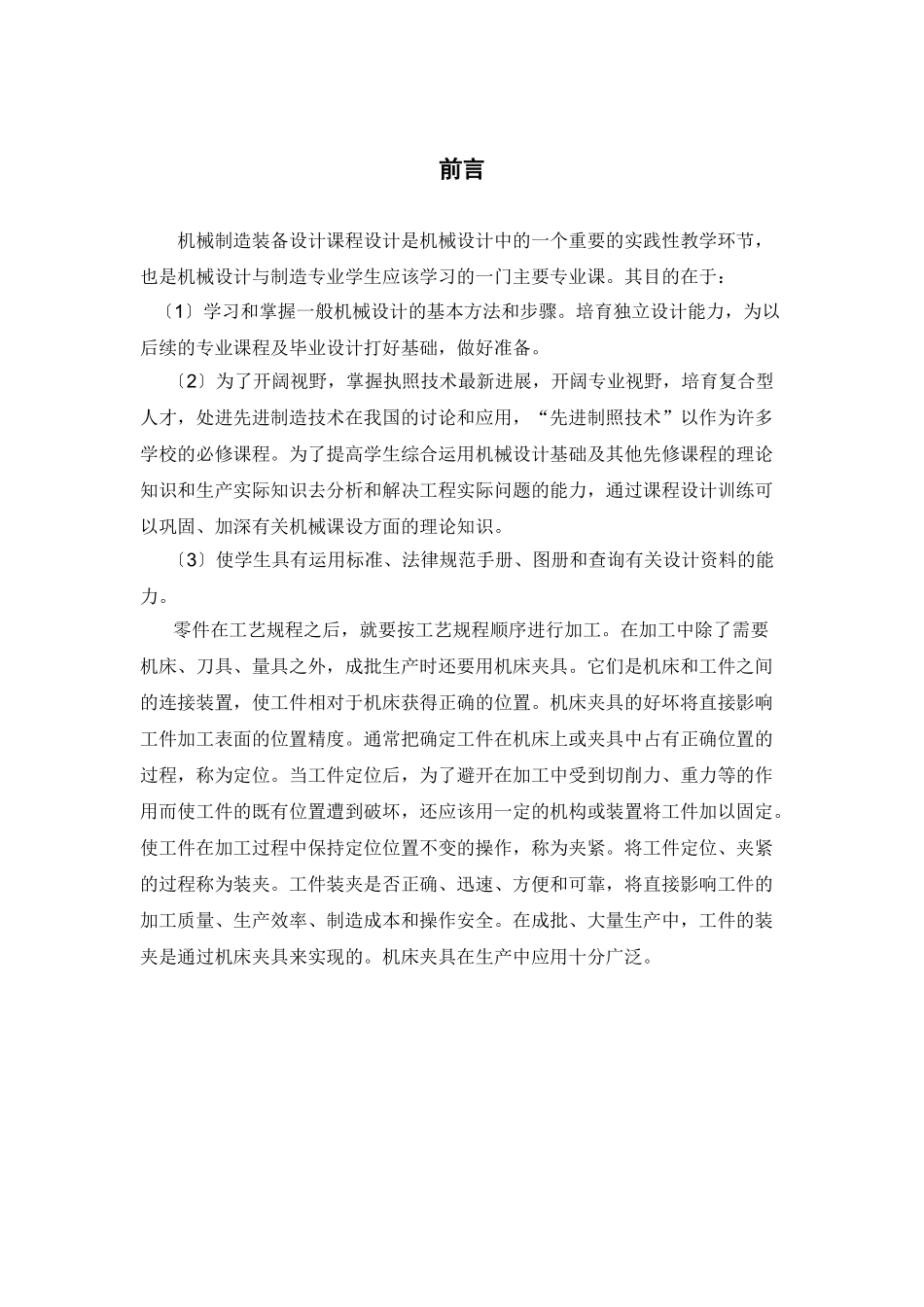

前言机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节，也是机械设计与制造专业学生应该学习的一门主要专业课。其目的在于： 〔1〕学习和掌握一般机械设计的基本方法和步骤。培育独立设计能力，为以后续的专业课程及毕业设计打好基础，做好准备。〔2〕为了开阔视野，掌握执照技术最新进展，开阔专业视野，培育复合型人才，处进先进制造技术在我国的讨论和应用，“先进制照技术”以作为许多学校的必修课程。为了提高学生综合运用机械设计基础及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力，通过课程设计训练可以巩固、加深有关机械课设方面的理论知识。〔3〕使学生具有运用标准、法律规范手册、图册和查询有关设计资料的能力。 零件在工艺规程之后，就要按工艺规程顺序进行加工。在加工中除了需要机床、刀具、量具之外，成批生产时还要用机床夹具。它们是机床和工件之间的连接装置，使工件相对于机床获得正确的位置。机床夹具的好坏将直接影响工件加工表面的位置精度。通常把确定工件在机床上或夹具中占有正确位置的过程，称为定位。当工件定位后，为了避开在加工中受到切削力、重力等的作用而使工件的既有位置遭到破坏，还应该用一定的机构或装置将工件加以固定。使工件在加工过程中保持定位位置不变的操作，称为夹紧。将工件定位、夹紧的过程称为装夹。工件装夹是否正确、迅速、方便和可靠，将直接影响工件的加工质量、生产效率、制造成本和操作安全。在成批、大量生产中，工件的装夹是通过机床夹具来实现的。机床夹具在生产中应用十分广泛。第一章 夹具的进展概况机床夹具实在金属切削中用以准确地确定工件位置，并将其牢固地加紧，以接受加工的工艺装备。它的主要作用是：可靠的保证工件的加工质量，提高加工效率，减轻劳动轻度，充分发挥和扩大机床的工艺性能。因此，机床夹具在机械制造中占有重要的地位。夹具最早出现在 18 世纪后期。随着科学技术的不断进步，夹具已从一种辅助工具进展成为门类齐全的工艺装备。1、机床夹具的现状国际生产讨论协会的统计表明，目前中、小批多品种生产的工件品种已占工件种类总数的 85％左右。现代生产要求企业所制造的产品品种常常更新换代，以适应市场的需求与竞争。然而，一般企业都仍习惯于大量采纳传统的专用夹具，一般在具有中等生产能力的工厂里，约拥有数千甚至近万套专用夹具；另一方面，在多品种生产的企业中，每隔 3~4 年就要更新 50~80％左右...
