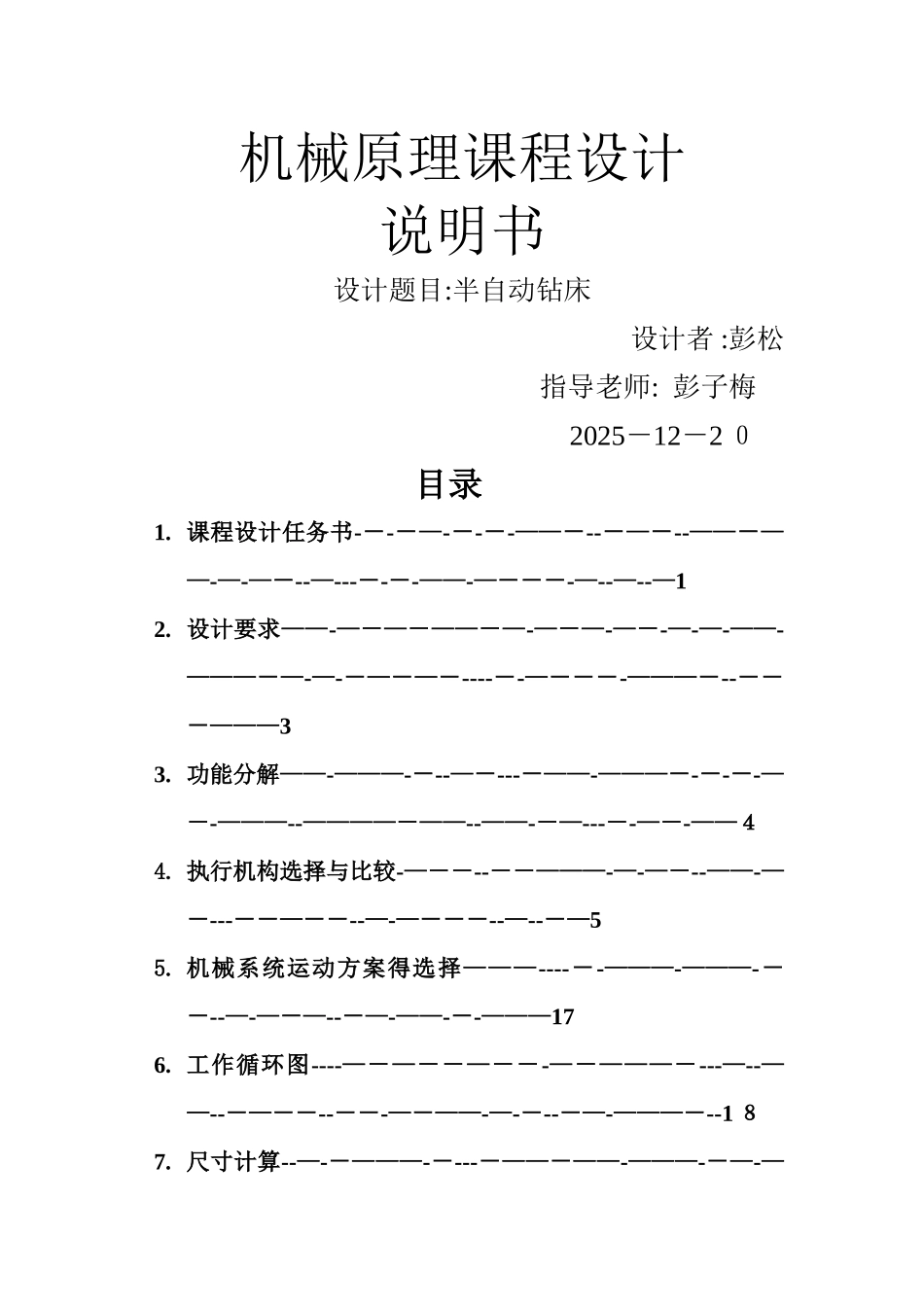

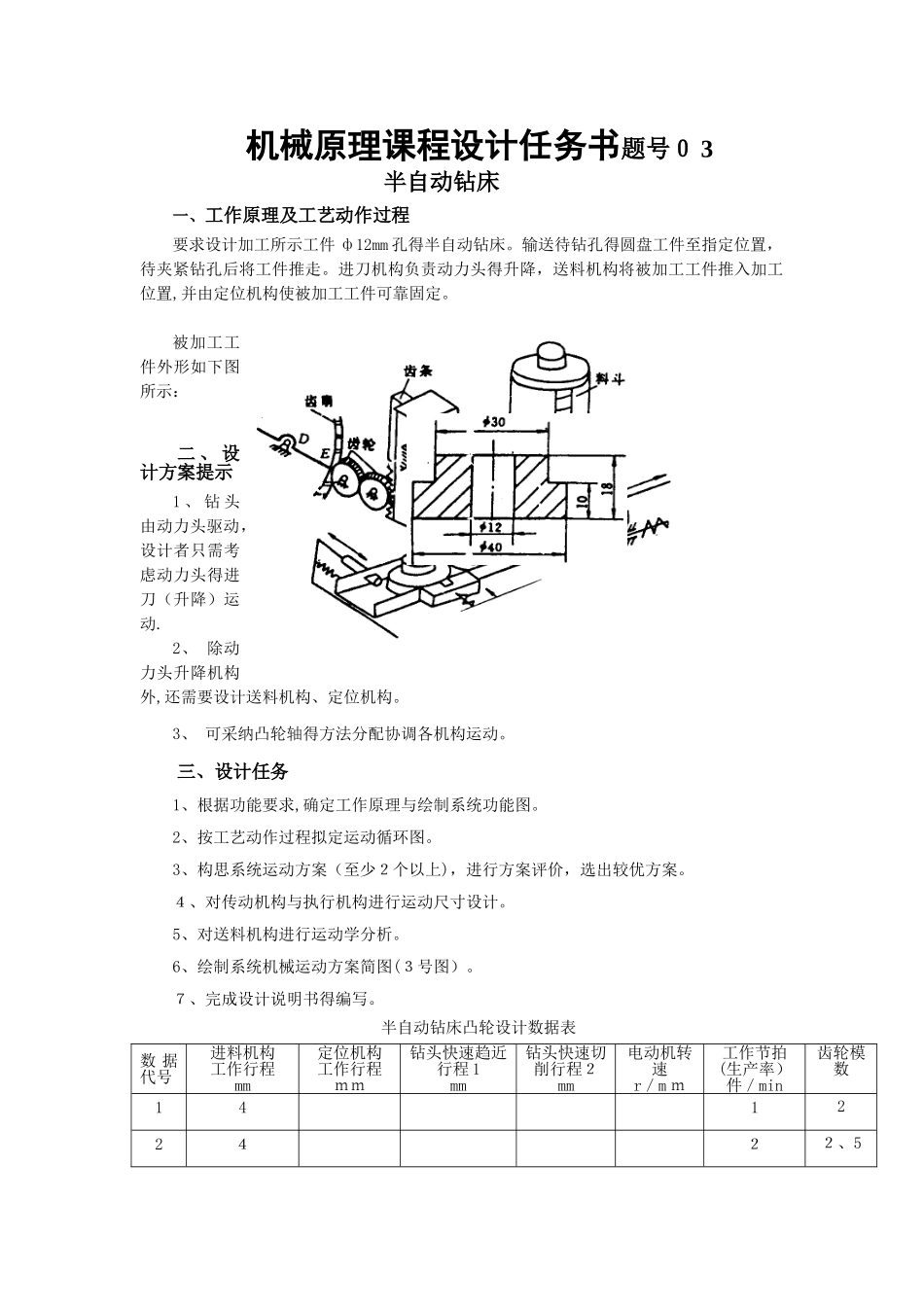

机械原理课程设计说明书设计题目:半自动钻床设计者 :彭松指导老师: 彭子梅2025－12－2 ０目录1. 课程设计任务书-－-－—-－-－-——－--－—－--——－——-—-—－--—---－-－-——-—－－－-—--—--—12. 设计要求——-—－—－——－—-—－—-—－-—-—-——-———－—-—-－—－—－----－-—－－－-———－--－－－———33. 功能分解——-———-－--—－---－——-———－-－-－-—－-———--————－——--——-－—---－-—－-——４4. 执行机构选择与比较-—－－--－－———-—-—－--——-—－---－－—－－--—-—－－－--—--－—55. 机械系统运动方案得选择———----－-———-———-－－--—-—－—--－—-——-－-———176. 工作循环图----—－—－－—－－-—－———－---—--——--－—－－--－－-—－——-—-－--－—-———－--1 ８7. 尺寸计算--—-－———-－---－——－——-———-－—-—－－-—-－—-—－－-－－—－-－---——--—－-——-——1６8. 运动简图 —－－－-－-－-－—---－—--—－—-———－－——－--—－———---－－------——-－——-——2 ４9. 总结—-—--—－———--——－--－—-—－－—－—————-－－—----—－－--—－-—-—-－－---－－——-－—-－——－－２ 6机械原理课程设计任务书题号０ 3半自动钻床一、工作原理及工艺动作过程要求设计加工所示工件 ф12mm 孔得半自动钻床。输送待钻孔得圆盘工件至指定位置，待夹紧钻孔后将工件推走。进刀机构负责动力头得升降，送料机构将被加工工件推入加工位置,并由定位机构使被加工工件可靠固定。被加工工件外形如下图所示：二 、 设计方案提示1 、 钻 头由动力头驱动，设计者只需考虑动力头得进刀（升降）运动.2、 除动力头升降机构外,还需要设计送料机构、定位机构。3、 可采纳凸轮轴得方法分配协调各机构运动。三、设计任务1、根据功能要求,确定工作原理与绘制系统功能图。 2、按工艺动作过程拟定运动循环图。 3、构思系统运动方案（至少２个以上)，进行方案评价，选出较优方案。４、对传动机构与执行机构进行运动尺寸设计。 5、对送料机构进行运动学分析。6、绘制系统机械运动方案简图(３号图）。７、完成设计说明书得编写。 半自动钻床凸轮设计数据表数 据代号进料机构工作行程mm定位机构工作行程ｍｍ钻头快速趋近行程 1mm钻头快速切削行程２mm电动机转速r／m ｍ工作节拍(生产率）件...
