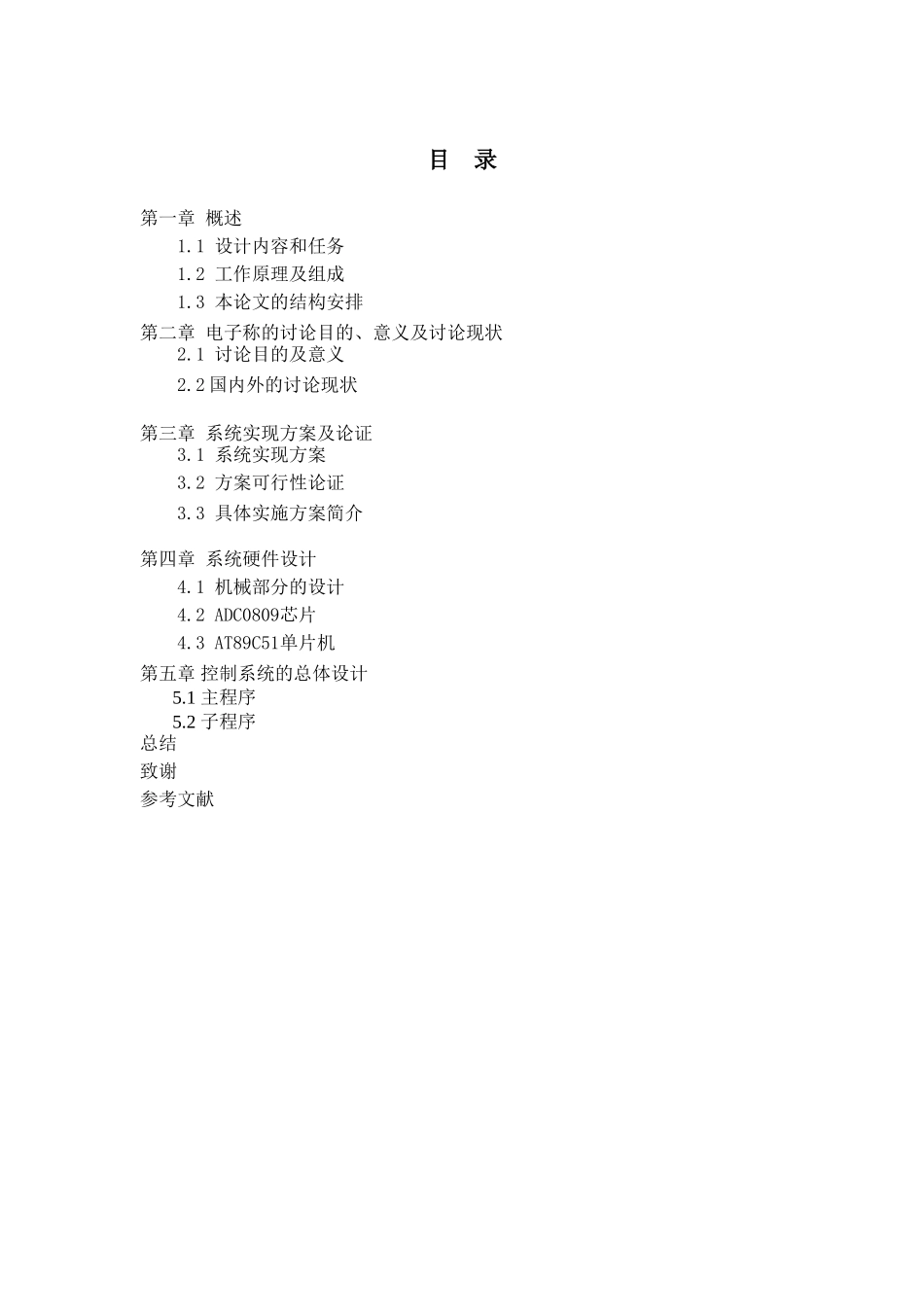

目 录第一章 概述 1.1 设计内容和任务1.2 工作原理及组成1.3 本论文的结构安排第二章 电子称的讨论目的、意义及讨论现状2.1 讨论目的及意义2.2 国内外的讨论现状第三章 系统实现方案及论证3.1 系统实现方案 3.2 方案可行性论证3.3 具体实施方案简介第四章 系统硬件设计 4.1 机械部分的设计 4.2 ADC0809芯片4.3 AT89C51单片机第五章 控制系统的总体设计5.1 主程序 5.2 子程序总结致谢参考文献摘 要在现有电子分选称的基础上，对其测控系统进行了重新设计,该系统为单片机控制。在保持原有测控功能的前提下，操作更加灵活、简便，降低了设备成本。该单片机测控系统以 AT89C51 为核心，配以称重传感器、输入键盘、输出显示等几个部分。工作时，由电机驱动输送链轮将成品送入输送道，通过安装在输送道下的压力传感器检测成品重量，将成品的重量信号转换为模拟的电压信号，模拟电压信号先经过信号调理电路放大、滤波，再经 A/D 转换器模数转换后，送入以 AT89C51 为核心的主机电路进行数据处理。当主机采集到代表成品重量的数字信号时，系统软件对信号进行运算和推断，得出成品是否合格,向相应分选开关发出开关量信号，这里，开关量信号必须通过软件延时，确保成品到达分选口时，电磁阀才将分选开关打开，从而使得不合格成品准确地落入相应的分选容器中，从而剔除不合格成品。最终实现对成品的动态称重和实时分选控制。该测控系统设计方案合理可行，操作简便灵活；能够预先设置分选等级，实现多种产品的分选，具有较好的通用性和灵活性。 关键词: 单片机；电子称量；成品分选；检测系统AbstractIn the existing electronic sorting says, on the basis of its redesigned the measurement and control system, the system for single-chip microcomputer control. In keep original under the premise of measurement and control functions, operating more flexible, simple and reduce the equipment cost. The microcontroller measure-control system USES AT89C51 as core, match with weighing transducer, input/outputkeyboard display several parts. Work, driven by A motor transport sprocket the finished into conveying word, by installing in transmission way under pressure sensor detects the finished pro...
