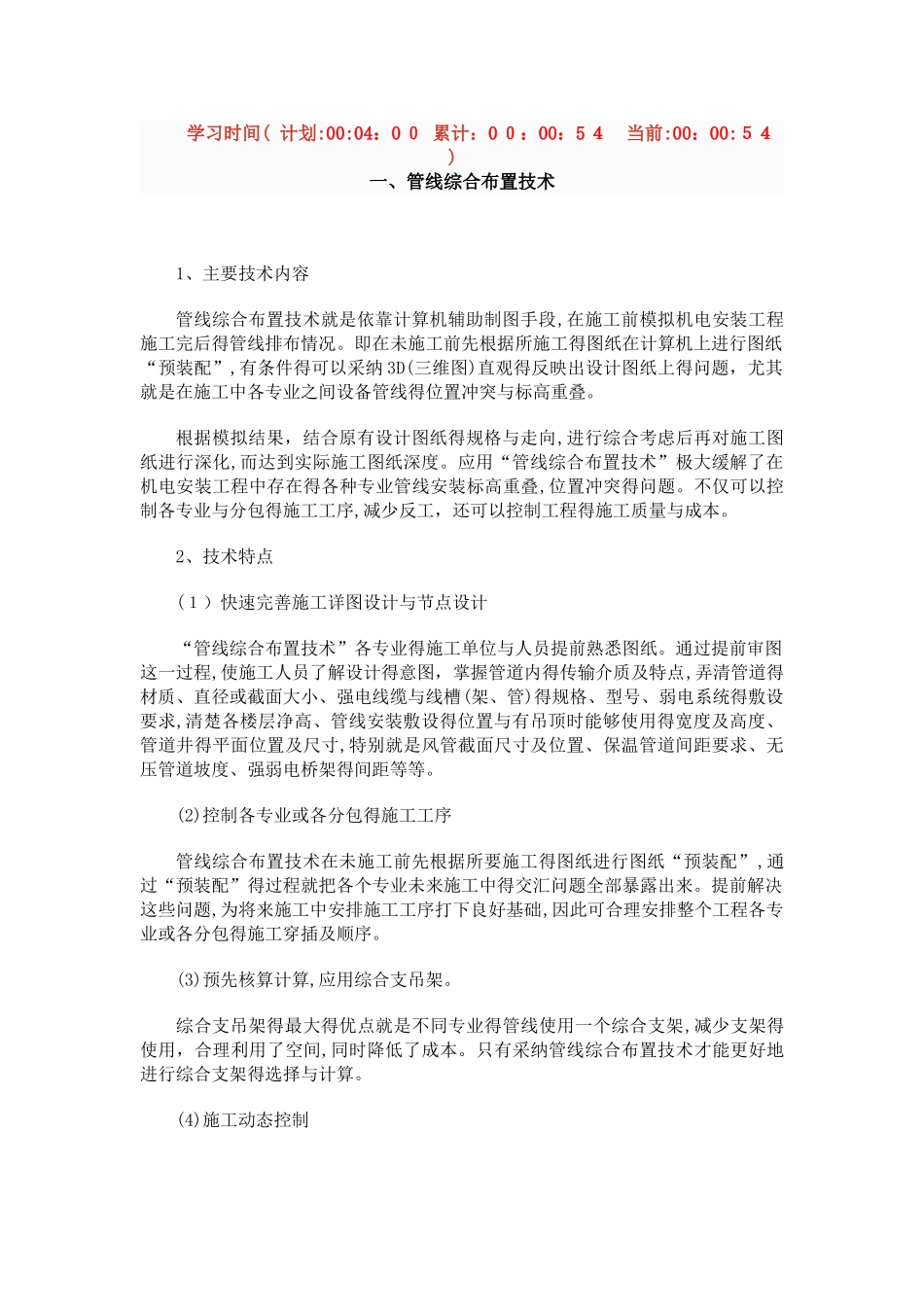

学习时间( 计划:00:04：0 ０ 累计：0 ０：00：5 ４ 当前:00：00:５４ ) 一、管线综合布置技术 1、主要技术内容管线综合布置技术就是依靠计算机辅助制图手段,在施工前模拟机电安装工程施工完后得管线排布情况。即在未施工前先根据所施工得图纸在计算机上进行图纸“预装配”,有条件得可以采纳 3D(三维图)直观得反映出设计图纸上得问题，尤其就是在施工中各专业之间设备管线得位置冲突与标高重叠。根据模拟结果，结合原有设计图纸得规格与走向,进行综合考虑后再对施工图纸进行深化,而达到实际施工图纸深度。应用“管线综合布置技术”极大缓解了在机电安装工程中存在得各种专业管线安装标高重叠,位置冲突得问题。不仅可以控制各专业与分包得施工工序,减少反工，还可以控制工程得施工质量与成本。2、技术特点(１）快速完善施工详图设计与节点设计“管线综合布置技术”各专业得施工单位与人员提前熟悉图纸。通过提前审图这一过程,使施工人员了解设计得意图，掌握管道内得传输介质及特点,弄清管道得材质、直径或截面大小、强电线缆与线槽(架、管)得规格、型号、弱电系统得敷设要求,清楚各楼层净高、管线安装敷设得位置与有吊顶时能够使用得宽度及高度、管道井得平面位置及尺寸,特别就是风管截面尺寸及位置、保温管道间距要求、无压管道坡度、强弱电桥架得间距等等。(2)控制各专业或各分包得施工工序管线综合布置技术在未施工前先根据所要施工得图纸进行图纸“预装配”,通过“预装配”得过程就把各个专业未来施工中得交汇问题全部暴露出来。提前解决这些问题,为将来施工中安排施工工序打下良好基础,因此可合理安排整个工程各专业或各分包得施工穿插及顺序。(3)预先核算计算,应用综合支吊架。综合支吊架得最大得优点就是不同专业得管线使用一个综合支架,减少支架得使用，合理利用了空间,同时降低了成本。只有采纳管线综合布置技术才能更好地进行综合支架得选择与计算。(4)施工动态控制由于图纸制作、处理、审核全在现场，使与机电工程有关得管理及施工人员(包括甲方、监理、总包、劳务分包等）,均通过图纸对所涉及得专业内容(各专业图纸得综合图、机电样板得汇总报审图、与土建得交接图、方案附图、洽商附图、报验图及工程管理用图等)进行管理调整,及时掌握变更得状况。３、适用范围适用于多专业或多分包单位施工得建筑机电安装工程管理,尤其适用于机电工程总承包管理。同时也适用于市政工程中得道路桥梁得配套管线工程。４、已应用得典型工程北京...
