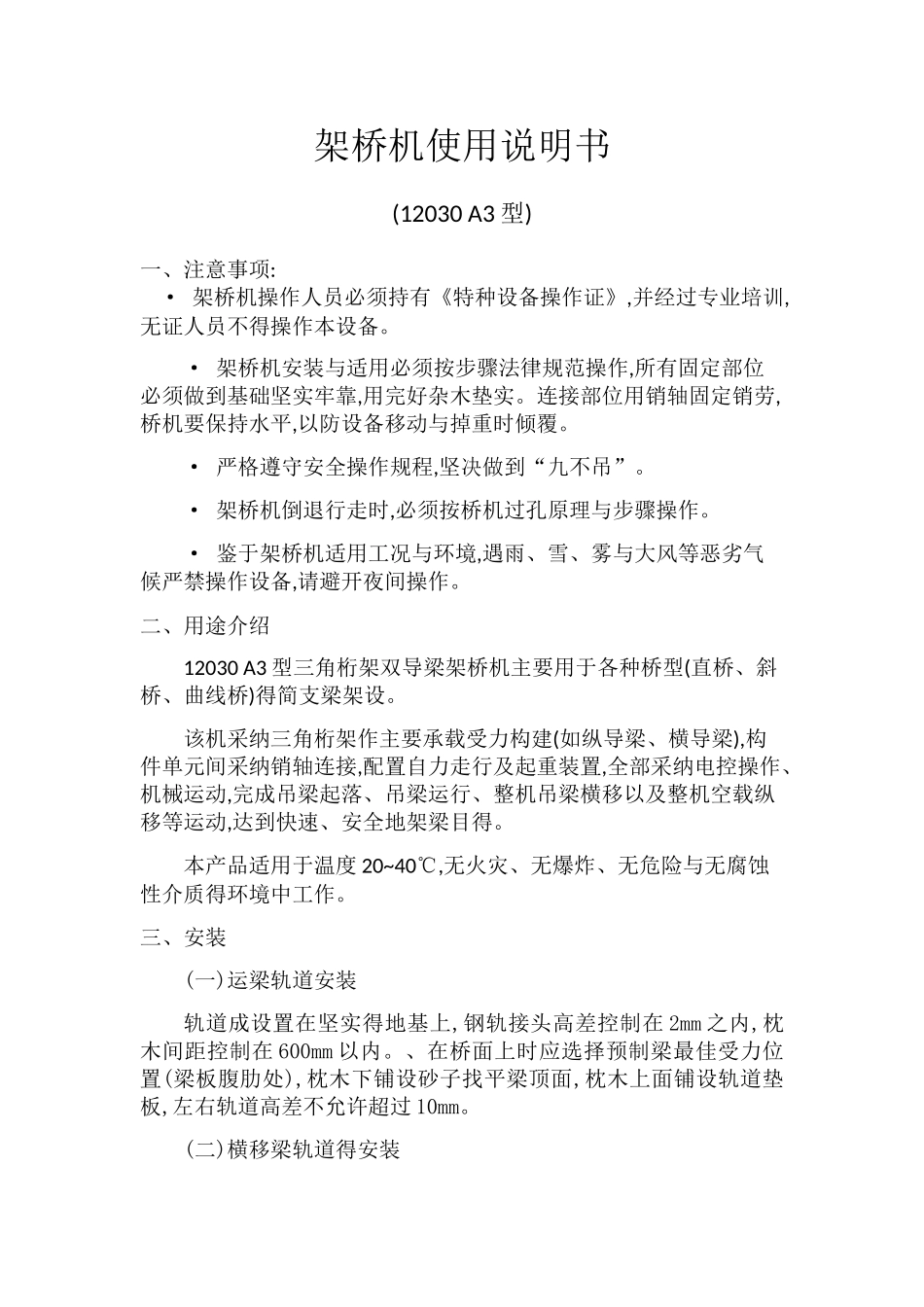

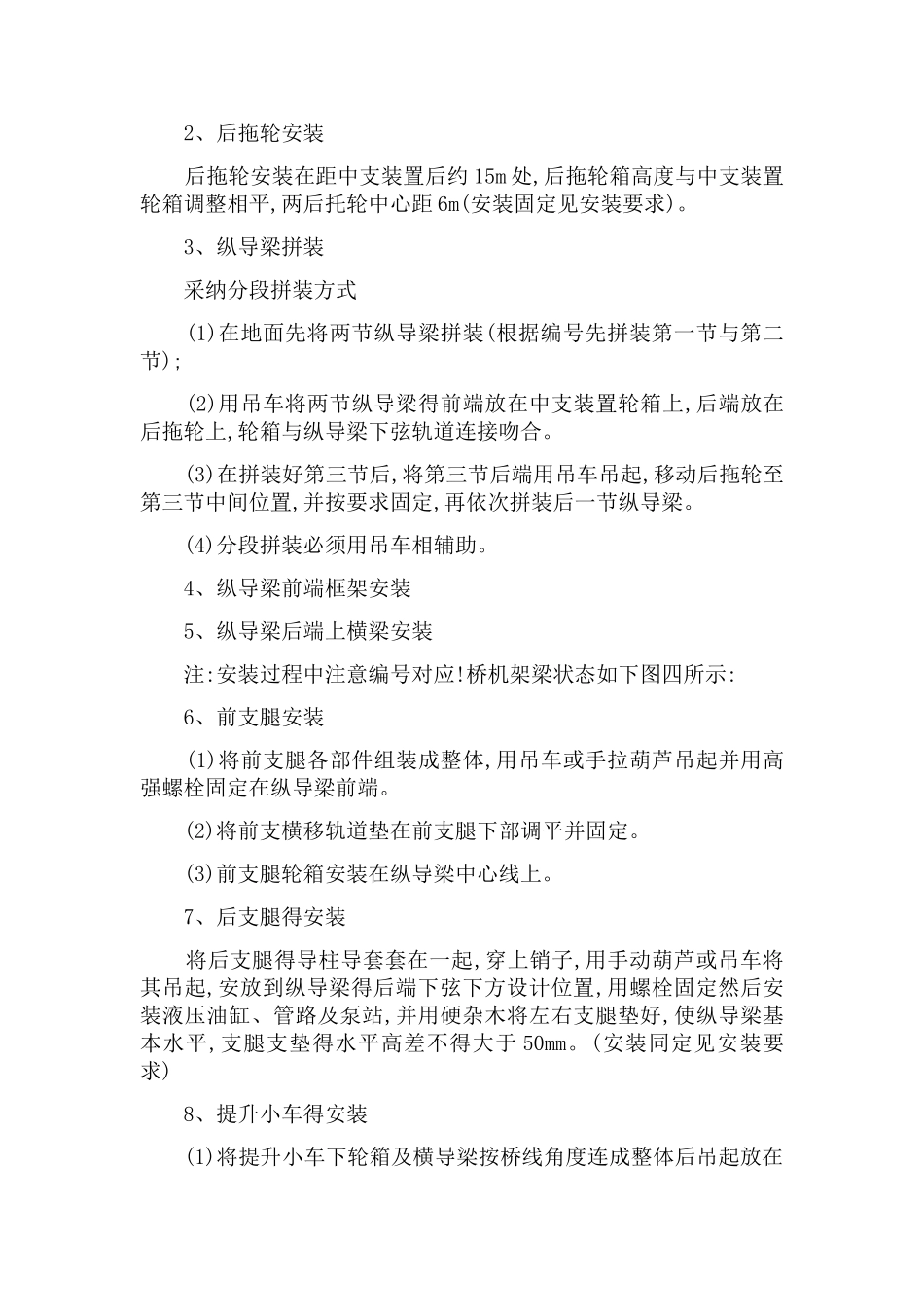

架桥机使用说明书(12030 A3 型)一、注意事项: · 架桥机操作人员必须持有《特种设备操作证》,并经过专业培训,无证人员不得操作本设备。· 架桥机安装与适用必须按步骤法律规范操作,所有固定部位必须做到基础坚实牢靠,用完好杂木垫实。连接部位用销轴固定销劳,桥机要保持水平,以防设备移动与掉重时倾覆。· 严格遵守安全操作规程,坚决做到“九不吊”。· 架桥机倒退行走时,必须按桥机过孔原理与步骤操作。· 鉴于架桥机适用工况与环境,遇雨、雪、雾与大风等恶劣气候严禁操作设备,请避开夜间操作。二、用途介绍12030 A3 型三角桁架双导梁架桥机主要用于各种桥型(直桥、斜桥、曲线桥)得简支梁架设。该机采纳三角桁架作主要承载受力构建(如纵导梁、横导梁),构件单元间采纳销轴连接,配置自力走行及起重装置,全部采纳电控操作、机械运动,完成吊梁起落、吊梁运行、整机吊梁横移以及整机空载纵移等运动,达到快速、安全地架梁目得。本产品适用于温度 20~40℃,无火灾、无爆炸、无危险与无腐蚀性介质得环境中工作。三、安装 (一)运梁轨道安装轨道成设置在坚实得地基上,钢轨接头高差控制在 2mm 之内,枕木间距控制在 600mm 以内。、在桥面上时应选择预制梁最佳受力位置(梁板腹肋处),枕木下铺设砂子找平梁顶面,枕木上面铺设轨道垫板,左右轨道高差不允许超过 10mm。 (二)横移梁轨道得安装 架桥机在横移梁轨道上运行架设预制梁,所以横移轨道安装很重要,基础必须坚实牢靠,纵向与横向均应校平后方可使用。轨道支垫应注意一下几点:1、前中支装置轨道得支垫必须用硬杂木,轨道接缝处不能处于悬空状态,必须有硬杂木支垫或现场焊死,中支横移轨道支垫要按预制梁腹肋间距支垫(即垫在 T 梁或箱梁得腹肋处),前支轨道支垫间距控制在 1m 以内。 2、每幅梁或前墩台最外侧边缘得支垫必须牢固可靠,不允许用松软枕木支垫,必须就是坚固得硬杂木或硬杂木上放钢墩(或钢板)然后再放硬杂木板与轨道接触。3、假如横向坡度较大,每问间隔 1m 用支架或硬杂木垫平,支垫较高时,硬杂木长度要超过横移轨道宽度 1 倍,层与层之间要用钯钜连到一起,保证横向水平或轨道两端高于中间 50mm 以内。4、纵坡架梁时,中支装置两轨道高差不允许超过 10mm。 5、无论就是平桥、坡桥还就是曲线桥,前、中横移轨道得支 W垫必须满足使纵导梁前后基本水平或前支腿处略高于中支装置处(控制在 100mm 以内。（三）架桥机得安装架桥机安装次序为:中支装置安装→后拖轮安装→纵导梁拼装...
