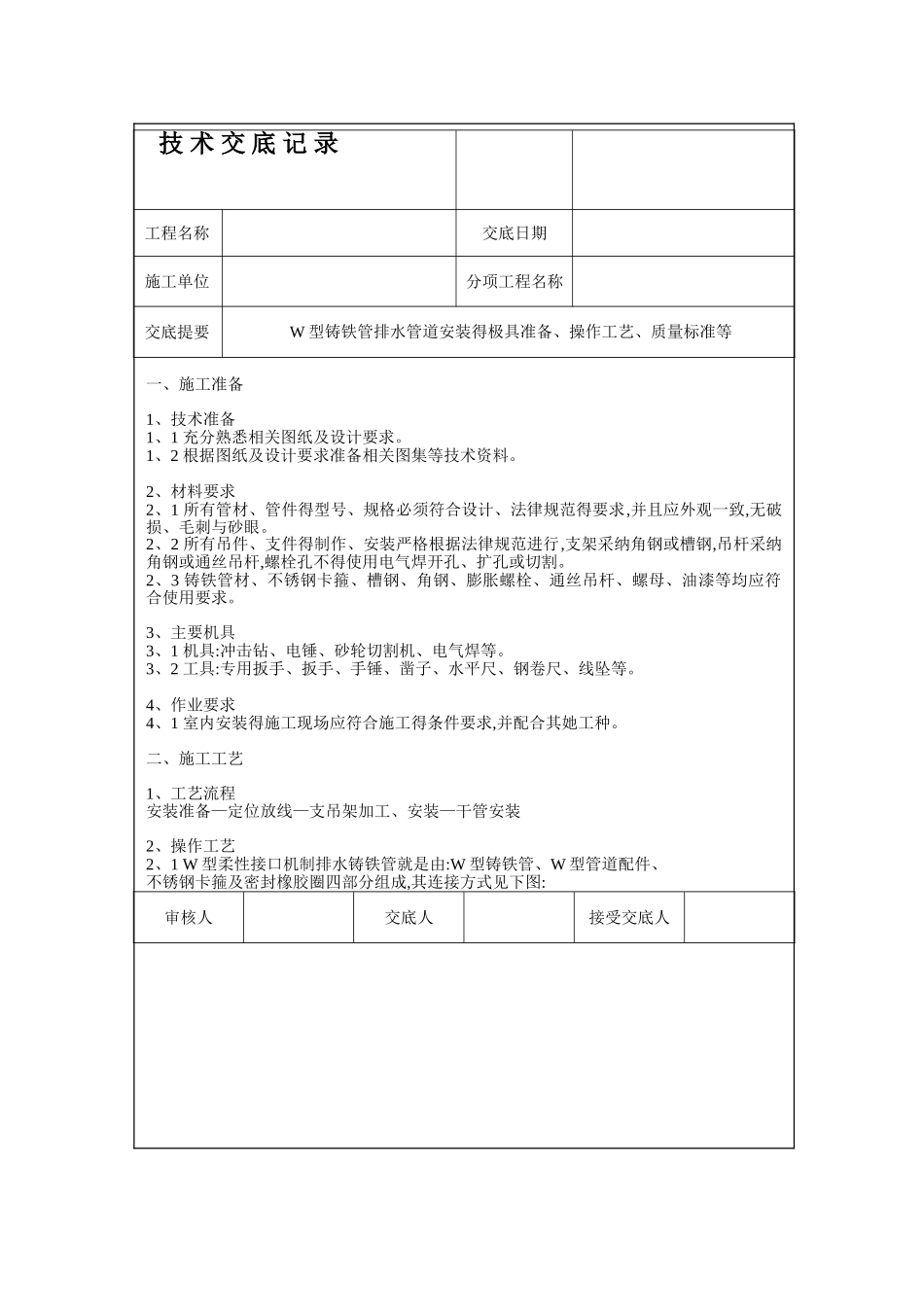

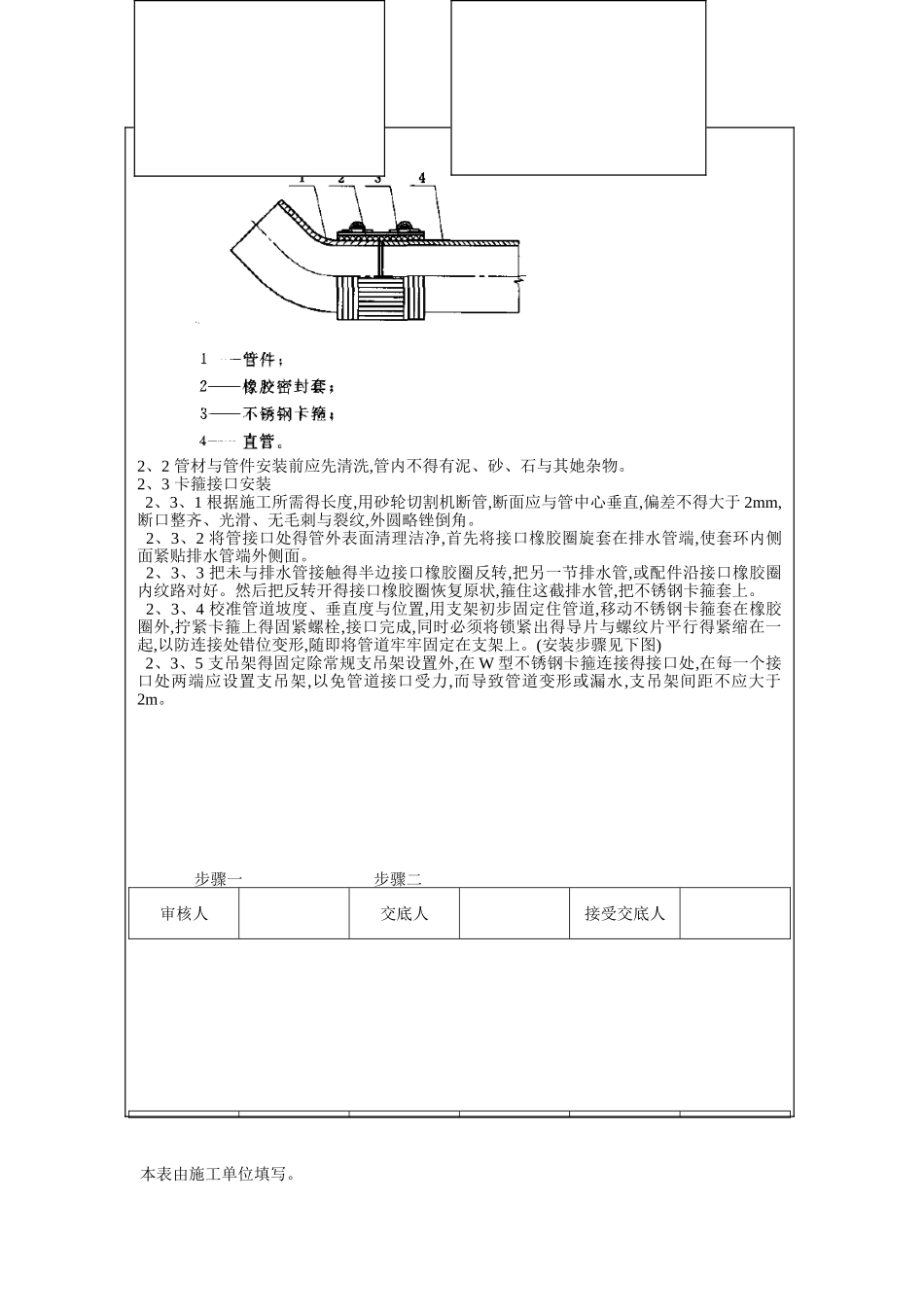

技 术 交 底 记 录 工程名称交底日期施工单位分项工程名称交底提要W 型铸铁管排水管道安装得极具准备、操作工艺、质量标准等一、施工准备1、技术准备1、1 充分熟悉相关图纸及设计要求。1、2 根据图纸及设计要求准备相关图集等技术资料。2、材料要求2、1 所有管材、管件得型号、规格必须符合设计、法律规范得要求,并且应外观一致,无破损、毛刺与砂眼。2、2 所有吊件、支件得制作、安装严格根据法律规范进行,支架采纳角钢或槽钢,吊杆采纳角钢或通丝吊杆,螺栓孔不得使用电气焊开孔、扩孔或切割。2、3 铸铁管材、不锈钢卡箍、槽钢、角钢、膨胀螺栓、通丝吊杆、螺母、油漆等均应符合使用要求。3、主要机具3、1 机具:冲击钻、电锤、砂轮切割机、电气焊等。3、2 工具:专用扳手、扳手、手锤、凿子、水平尺、钢卷尺、线坠等。4、作业要求4、1 室内安装得施工现场应符合施工得条件要求,并配合其她工种。二、施工工艺1、工艺流程安装准备—定位放线—支吊架加工、安装—干管安装2、操作工艺 2、1 W 型柔性接口机制排水铸铁管就是由:W 型铸铁管、W 型管道配件、不锈钢卡箍及密封橡胶圈四部分组成,其连接方式见下图:审核人交底人接受交底人本表由施工单位填写。2、2 管材与管件安装前应先清洗,管内不得有泥、砂、石与其她杂物。2、3 卡箍接口安装 2、3、1 根据施工所需得长度,用砂轮切割机断管,断面应与管中心垂直,偏差不得大于 2mm,断口整齐、光滑、无毛刺与裂纹,外圆略锉倒角。 2、3、2 将管接口处得管外表面清理洁净,首先将接口橡胶圈旋套在排水管端,使套环内侧面紧贴排水管端外侧面。 2、3、3 把未与排水管接触得半边接口橡胶圈反转,把另一节排水管,或配件沿接口橡胶圈内纹路对好。然后把反转开得接口橡胶圈恢复原状,箍住这截排水管,把不锈钢卡箍套上。 2、3、4 校准管道坡度、垂直度与位置,用支架初步固定住管道,移动不锈钢卡箍套在橡胶圈外,拧紧卡箍上得固紧螺栓,接口完成,同时必须将锁紧出得导片与螺纹片平行得紧缩在一起,以防连接处错位变形,随即将管道牢牢固定在支架上。(安装步骤见下图) 2、3、5 支吊架得固定除常规支吊架设置外,在 W 型不锈钢卡箍连接得接口处,在每一个接口处两端应设置支吊架,以免管道接口受力,而导致管道变形或漏水,支吊架间距不应大于2m。 步骤一 步骤二审核人交底人接受交底人本表由施工单位填写。 步骤三 步骤四3、排水管道得坡度要求管径(mm)DN50DN75DN100DN125DN150标准坡度(‰)35252...
