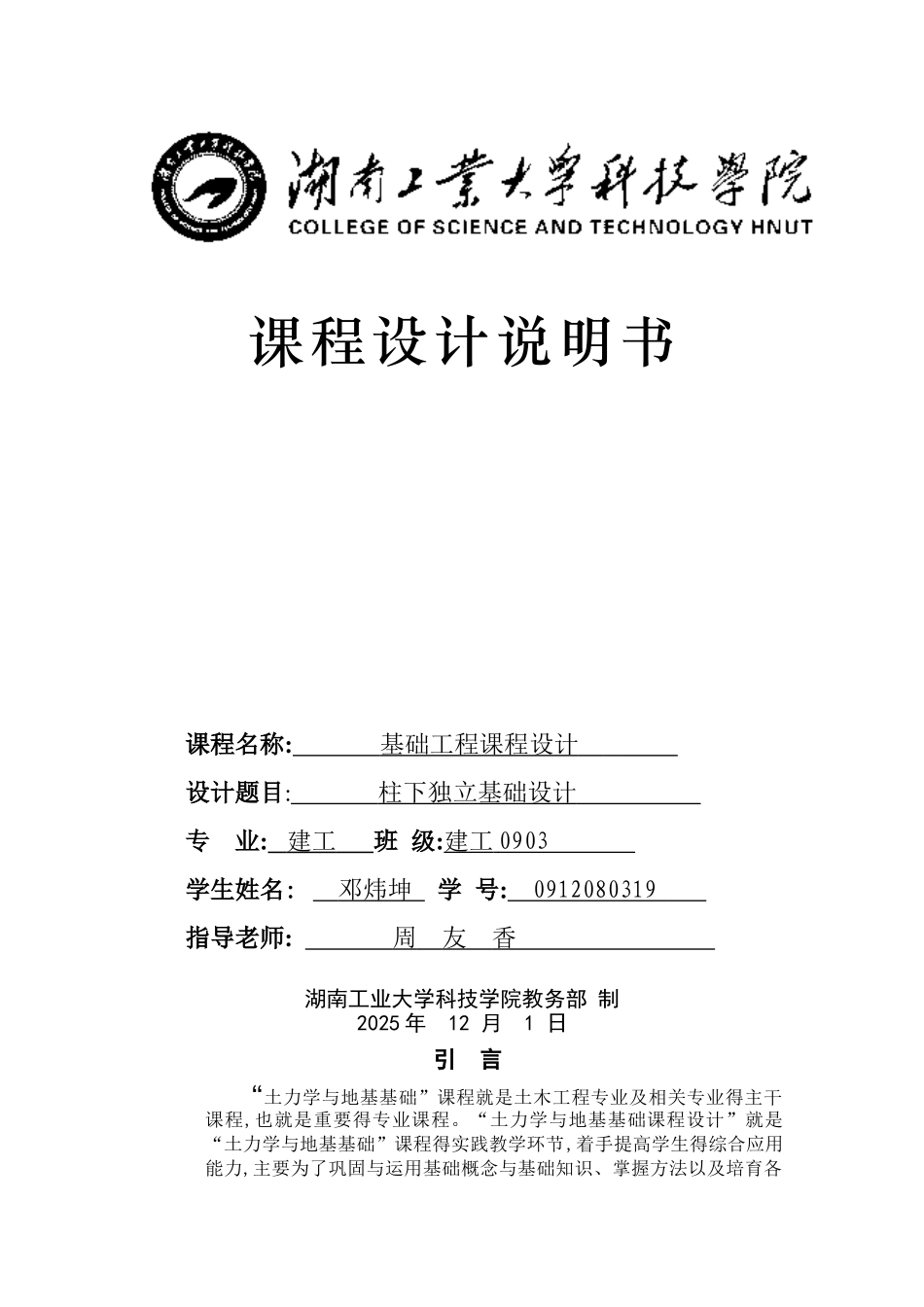

课程设计说明书课程名称: 基础工程课程设计 设计题目: 柱下独立基础设计 专 业: 建工 班 级:建工 0903 学生姓名: 邓炜坤 学 号: 0912080319 指导老师: 周 友 香 湖南工业大学科技学院教务部 制2025 年 12 月 1 日 引 言“土力学与地基基础”课程就是土木工程专业及相关专业得主干课程,也就是重要得专业课程。“土力学与地基基础课程设计”就是“土力学与地基基础”课程得实践教学环节,着手提高学生得综合应用能力,主要为了巩固与运用基础概念与基础知识、掌握方法以及培育各种能力等诸多方面。作为建筑类院校专业课得一种实践教学环节,课程设计师教学计划中德一个有机组成部分;就是培育学生综合运用所学各门课程得基本理论、基本知识与基本技能,以分析解决实际工程问题能力得重要步骤;就是学生巩固并灵活运用所学专业知识得一种比较好得手段;也就是锻炼学生理论联系实际能力与提高学生工程设计能力得必经之路。课程设计得目得就是: 1、巩固与运用理论教学得基本概念与基础知识 2、培育学生使用各种法律规范及查阅手册与资料能力 3、培育学生概念设计得能力 4、熟悉设计步骤与相关得设计内容 5、学会设计计算方法 6 培育学生图子表达能力 7、培育学生语言表达能力 8、培育学生分析与解决工程实际问题得能力目 录一、设计资料二、独立基础设计1、选择基础材料2、选择基础埋置深度3、计算地基承载力特征值4、初步选择基底尺寸5、验算持力层得地基承载力6、软弱下卧层得验算7、计算基底净反力8、验算基础高度9、基础高度(采纳阶梯形基础)10、 地基变形验算11、 变阶处抗冲切验算12、 配筋计算13、 基础配筋大详图14、 确定 A、B 两轴柱子基础底面尺寸15、 A、B 两轴持力层地基承载力验算16、 设计图纸柱下独立基础课程设计一、设计资料3 号题轴柱底荷载: 柱底荷载效应标准组合值:FK=1720KN,MK=150KN·m,VK=66KN。 柱底荷载效应基本组合值:F=2250KN,M=195KN·m,V=86KN。持力层选用号土层,承载力特征值 fak=240kPa,框架柱截面尺寸为 500mm×500mm,室外地坪标高同自然地面,室内外高差 450mm。二、独立基础设计1.选择基础材料基础采纳 C25 混凝土,HPB235 级钢筋,预估基础高度 0、8m。2.选择基础埋置深度根据柱下独立基础课程设计任务书要求与工程地质资料选取。①号土层:杂填土,层厚约 0、5m,含部分建筑垃圾。②号土层:粉质粘土,层厚 1、2m,软塑,潮湿,承载力特征值 fak=130kPa。③号土层:粘土...
