桥面板计算及预应力筋估算

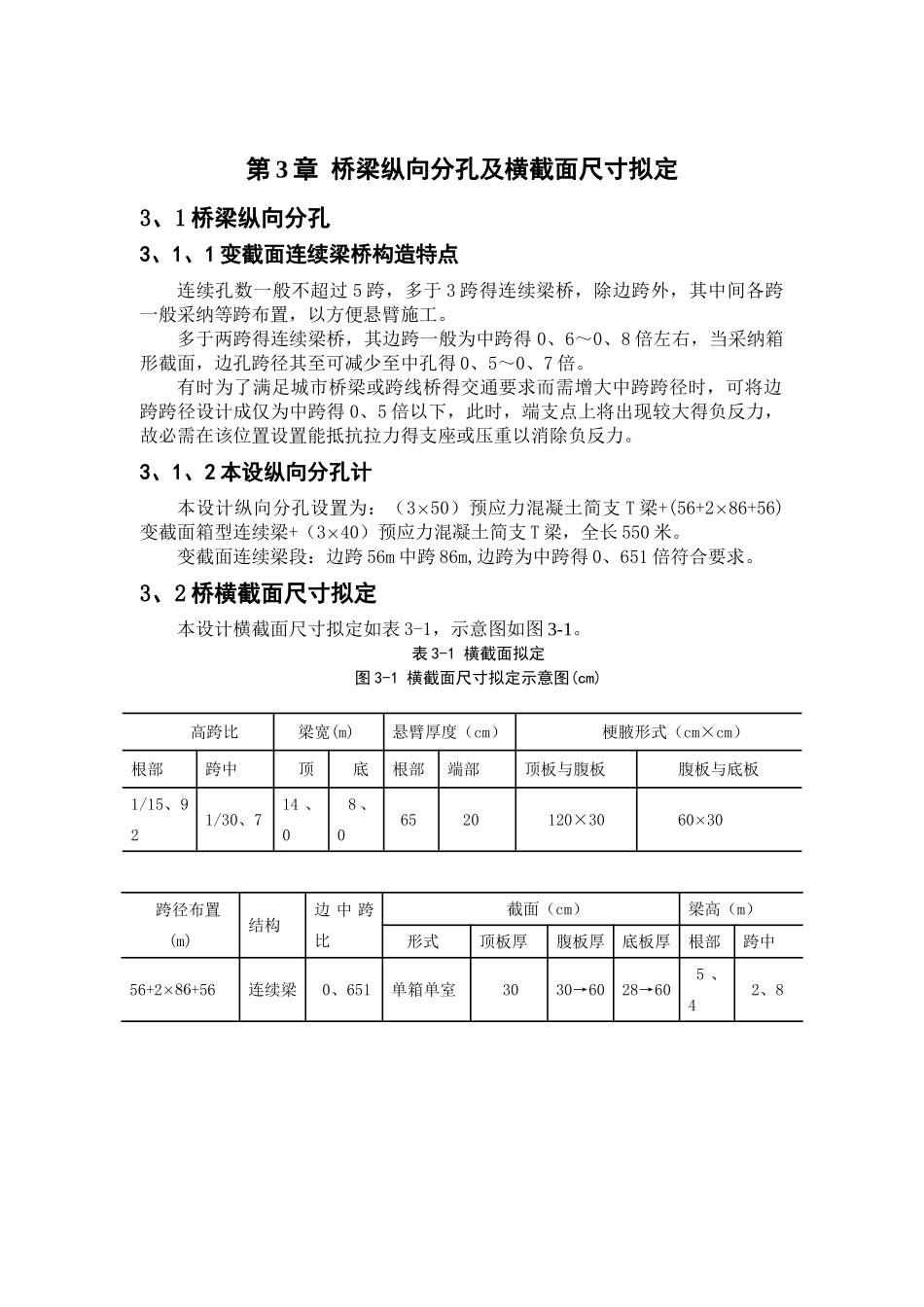

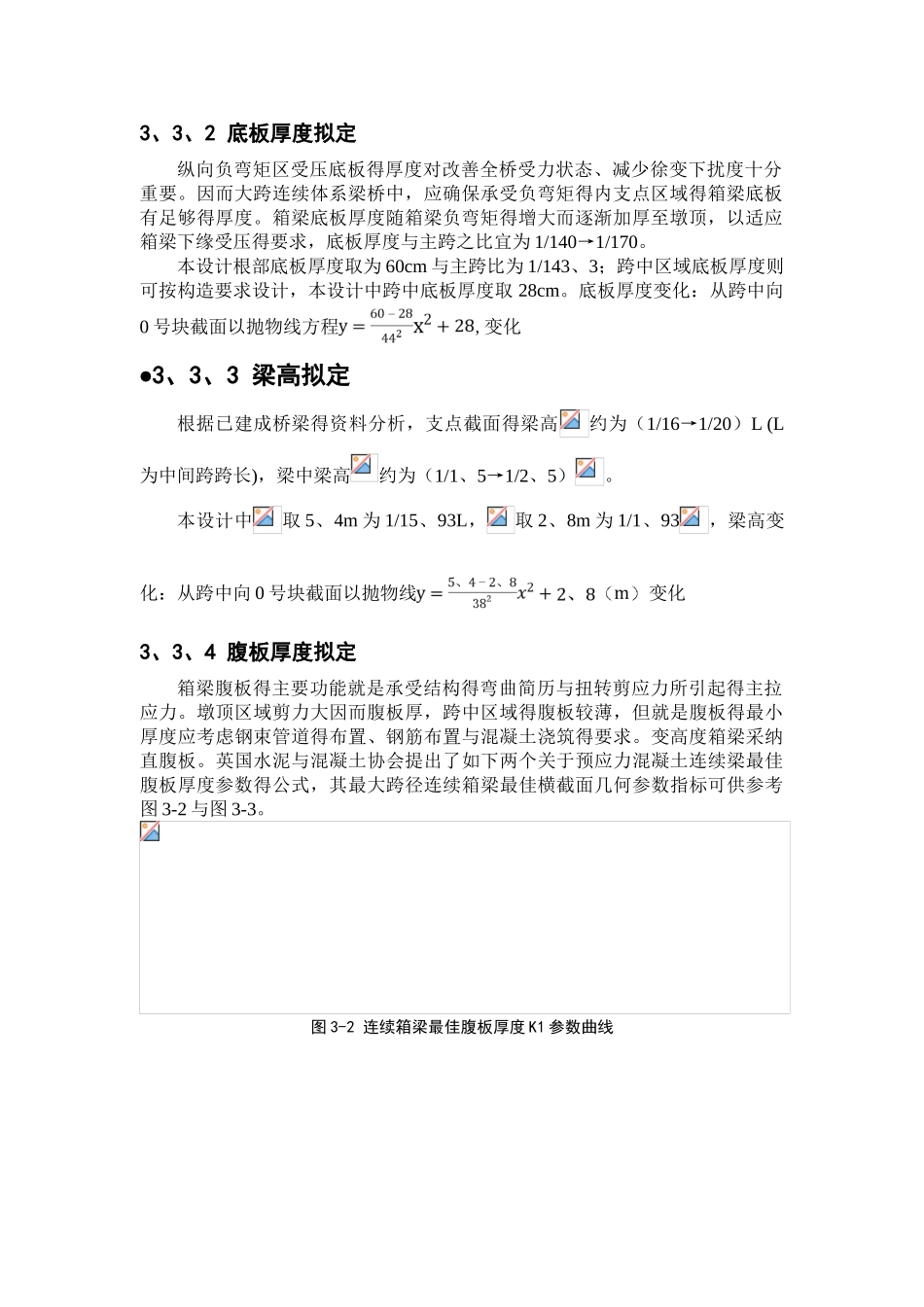

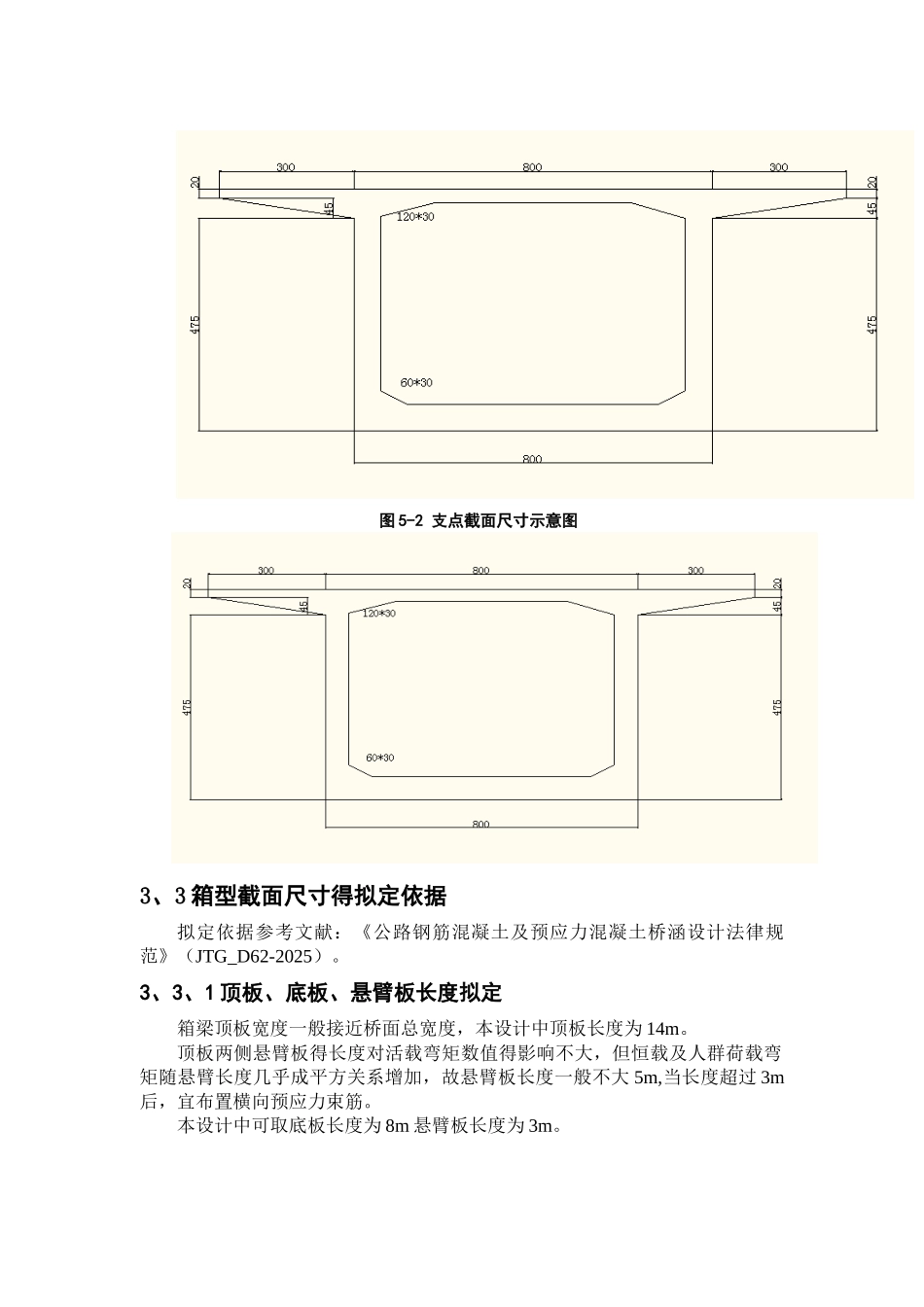

第 3 章 桥梁纵向分孔及横截面尺寸拟定3、1 桥梁纵向分孔3、1、1 变截面连续梁桥构造特点连续孔数一般不超过 5 跨，多于 3 跨得连续梁桥，除边跨外，其中间各跨一般采纳等跨布置，以方便悬臂施工。多于两跨得连续梁桥，其边跨一般为中跨得 0、6～0、8 倍左右，当采纳箱形截面，边孔跨径其至可减少至中孔得 0、5～0、7 倍。有时为了满足城市桥梁或跨线桥得交通要求而需增大中跨跨径时，可将边跨跨径设计成仅为中跨得 0、5 倍以下，此时，端支点上将出现较大得负反力，故必需在该位置设置能抵抗拉力得支座或压重以消除负反力。3、1、2 本设纵向分孔计本设计纵向分孔设置为：（3×50）预应力混凝土简支 T 梁+(56+2×86+56)变截面箱型连续梁+（3×40）预应力混凝土简支 T 梁，全长 550 米。变截面连续梁段：边跨 56m 中跨 86m,边跨为中跨得 0、651 倍符合要求。3、2 桥横截面尺寸拟定本设计横截面尺寸拟定如表 3-1，示意图如图 3-1。表 3-1 横截面拟定图 3-1 横截面尺寸拟定示意图(cm)跨径布置(m)结构边 中 跨比截面（cm）梁高（m）形式顶板厚腹板厚底板厚根部跨中56+2×86+56连续梁0、651单箱单室3030→6028→605 、42、8 高跨比梁宽(m)悬臂厚度（cm）梗腋形式（cm×cm）根部跨中顶底根部端部顶板与腹板腹板与底板1/15、921/30、714 、0 8 、06520 120×3060×30图 5-2 支点截面尺寸示意图3、3 箱型截面尺寸得拟定依据拟定依据参考文献：《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（JTG_D62-2025）。3、3、1 顶板、底板、悬臂板长度拟定箱梁顶板宽度一般接近桥面总宽度，本设计中顶板长度为 14m。顶板两侧悬臂板得长度对活载弯矩数值得影响不大，但恒载及人群荷载弯矩随悬臂长度几乎成平方关系增加，故悬臂板长度一般不大 5m,当长度超过 3m后，宜布置横向预应力束筋。本设计中可取底板长度为 8m 悬臂板长度为 3m。3、3、2 底板厚度拟定纵向负弯矩区受压底板得厚度对改善全桥受力状态、减少徐变下扰度十分重要。因而大跨连续体系梁桥中，应确保承受负弯矩得内支点区域得箱梁底板有足够得厚度。箱梁底板厚度随箱梁负弯矩得增大而逐渐加厚至墩顶，以适应箱梁下缘受压得要求，底板厚度与主跨之比宜为 1/140→1/170。本设计根部底板厚度取为 60cm 与主跨比为 1/143、3；跨中区域底板厚度则可按构造要求设计，本设计中跨中底板厚度取 28cm。底板厚度变化：从跨中向0 号块截面以抛物线方...
