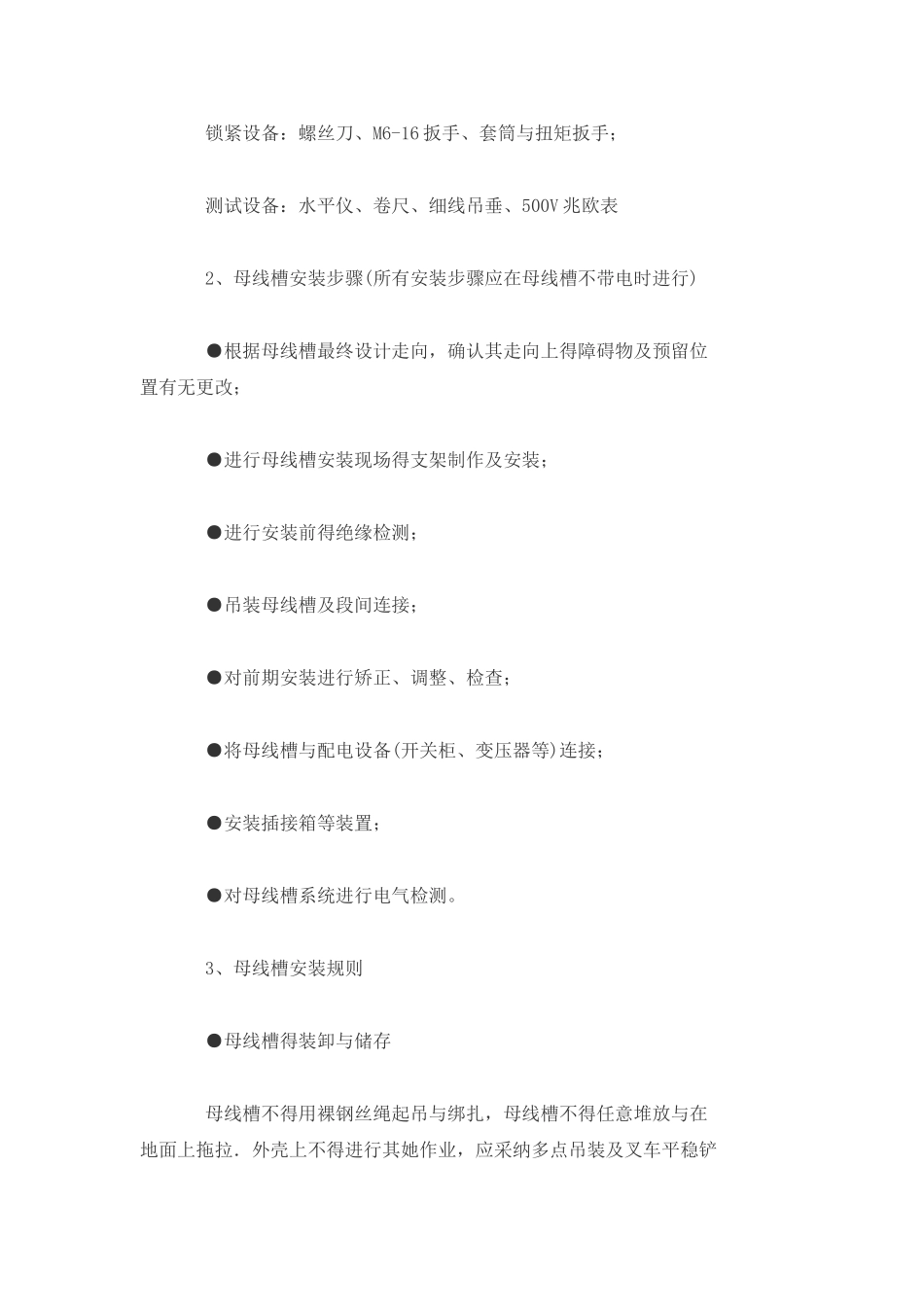

母线槽安装法律规范与维护指导手册 安装质量就是确保封闭母线系统顺利通电，安全运行得重要保证，行之有效得安装法律规范就是安装质量得保证。 〈上海上器〉 母线槽安装法律规范分如下四项： 1、母线槽得安装准备 ●母线槽得安装人员 母线槽安装，操作与维修保养应由专业安装人员进行； 母线槽安装人员应具备如下要求； 应能熟悉母线槽得结构，操作与安装； 应经过用电设备系统得送电、测试培训； 应有较高得安全意识，并有齐全得安全防护(安全帽、工作服、安装用手套等)。 ●母线槽得安装，测量设备 吊装设备：脚手架、人宇梯、手动葫芦； 现场制作设备：临时电源、冲击钻、切割机、电焊机等； 锁紧设备：螺丝刀、M6-16 扳手、套筒与扭矩扳手； 测试设备：水平仪、卷尺、细线吊垂、500V 兆欧表 2、母线槽安装步骤(所有安装步骤应在母线槽不带电时进行) ●根据母线槽最终设计走向，确认其走向上得障碍物及预留位置有无更改； ●进行母线槽安装现场得支架制作及安装； ●进行安装前得绝缘检测； ●吊装母线槽及段间连接； ●对前期安装进行矫正、调整、检查； ●将母线槽与配电设备(开关柜、变压器等)连接； ●安装插接箱等装置； ●对母线槽系统进行电气检测。 3、母线槽安装规则 ●母线槽得装卸与储存 母线槽不得用裸钢丝绳起吊与绑扎，母线槽不得任意堆放与在地面上拖拉．外壳上不得进行其她作业，应采纳多点吊装及叉车平稳铲放且不得伤及母线槽。母线槽应堆放于干燥、清洁、无腐蚀气体污染得仓库内。母线槽上下摞放之间应夹放软包装隔垫，并妥善保管。 ●母线槽得安装走向 每批母线槽发货时．都配备走向图并附带一套详细得走向清单。所有母线槽都具有相应得分线、分段编号、安装时按号依次对号。 ●母线槽安装前得检测 检查母线槽外壳就是否完整，有无损坏，检查母线槽外壳螺栓有无松动，并保证螺栓连接可靠；检查母线槽插接口就是否关闭、锁紧；用 500V 兆欧表测量绝缘电阻，其电阻值每节不小于 20MΩ。 ●母线槽得连接 母线槽支架必须安装牢固，母线槽应按分段序号、相序、编号、方向与安装标志正确放置，节与节连接时，相邻段母线槽应对准，连接后母线槽导体与外壳不应承受机械应力。 连接安装步骤：先检查母线槽一端得导体连接面及接头器有无磕碰损伤，确认无弊后将两节母线槽开始对接接头器母线，应将母线槽导体插入接头器内，在确保到位后运用扭力扳手锁紧；对接式母线槽，应将需连接得两节母线导...
