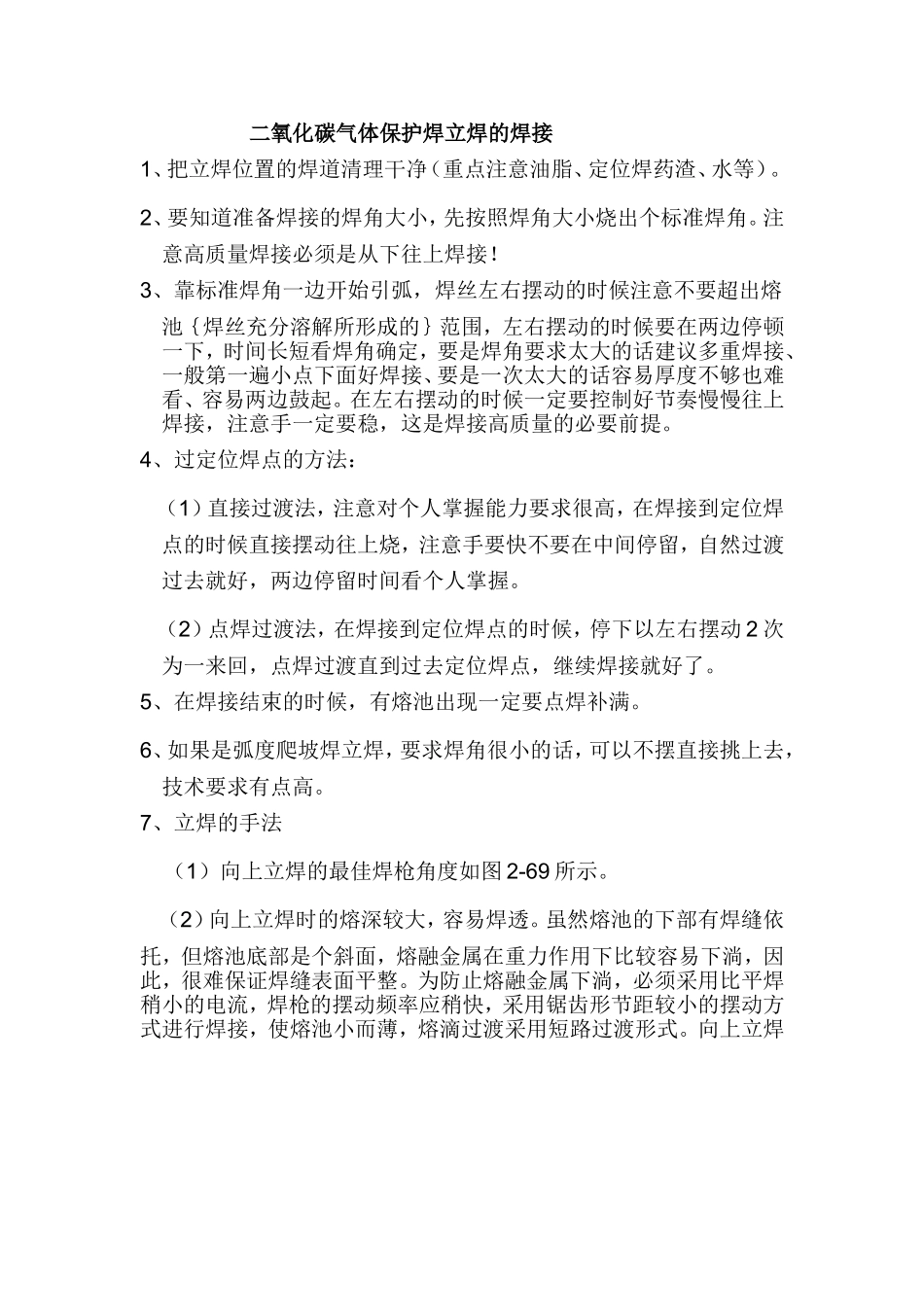

二氧化碳气体保护焊立焊的焊接 1、把立焊位置的焊道清理干净（重点注意油脂、定位焊药渣、水等）
2、要知道准备焊接的焊角大小，先按照焊角大小烧出个标准焊角
注意高质量焊接必须是从下往上焊接
3、靠标准焊角一边开始引弧，焊丝左右摆动的时候注意不要超出熔池｛焊丝充分溶解所形成的｝范围，左右摆动的时候要在两边停顿一下，时间长短看焊角确定，要是焊角要求太大的话建议多重焊接、一般第一遍小点下面好焊接、要是一次太大的话容易厚度不够也难看、容易两边鼓起
在左右摆动的时候一定要控制好节奏慢慢往上焊接，注意手一定要稳，这是焊接高质量的必要前提
4、过定位焊点的方法： （1）直接过渡法，注意对个人掌握能力要求很高，在焊接到定位焊点的时候直接摆动往上烧，注意手要快不要在中间停留，自然过渡过去就好，两边停留时间看个人掌握
（2）点焊过渡法，在焊接到定位焊点的时候，停下以左右摆动 2 次为一来回，点焊过渡直到过去定位焊点，继续焊接就好了
5、在焊接结束的时候，有熔池出现一定要点焊补满
6、如果是弧度爬坡焊立焊，要求焊角很小的话，可以不摆直接挑上去，技术要求有点高
7、立焊的手法 （1）向上立焊的最佳焊枪角度如图 2-69 所示
（2）向上立焊时的熔深较大，容易焊透
虽然熔池的下部有焊缝依托，但熔池底部是个斜面，熔融金属在重力作用下比较容易下淌，因此，很难保证焊缝表面平整
为防止熔融金属下淌，必须采用比平焊稍小的电流，焊枪的摆动频率应稍快，采用锯齿形节距较小的摆动方式进行焊接，使熔池小而薄，熔滴过渡采用短路过渡形式
向上立焊时的熔孔与熔池如图 2-70 所示
图 2-69 向上立焊的最佳焊枪角度 图 2-70 向上立焊时的熔孔与熔池 （3）向上立焊时的摆动方式如图 2-71 所示
当要求较小的焊缝宽度时，一般采用如图 2-71a 所示的小幅度摆动，此时热量比较集中，焊缝容易凸起，因此在焊接时，摆动
