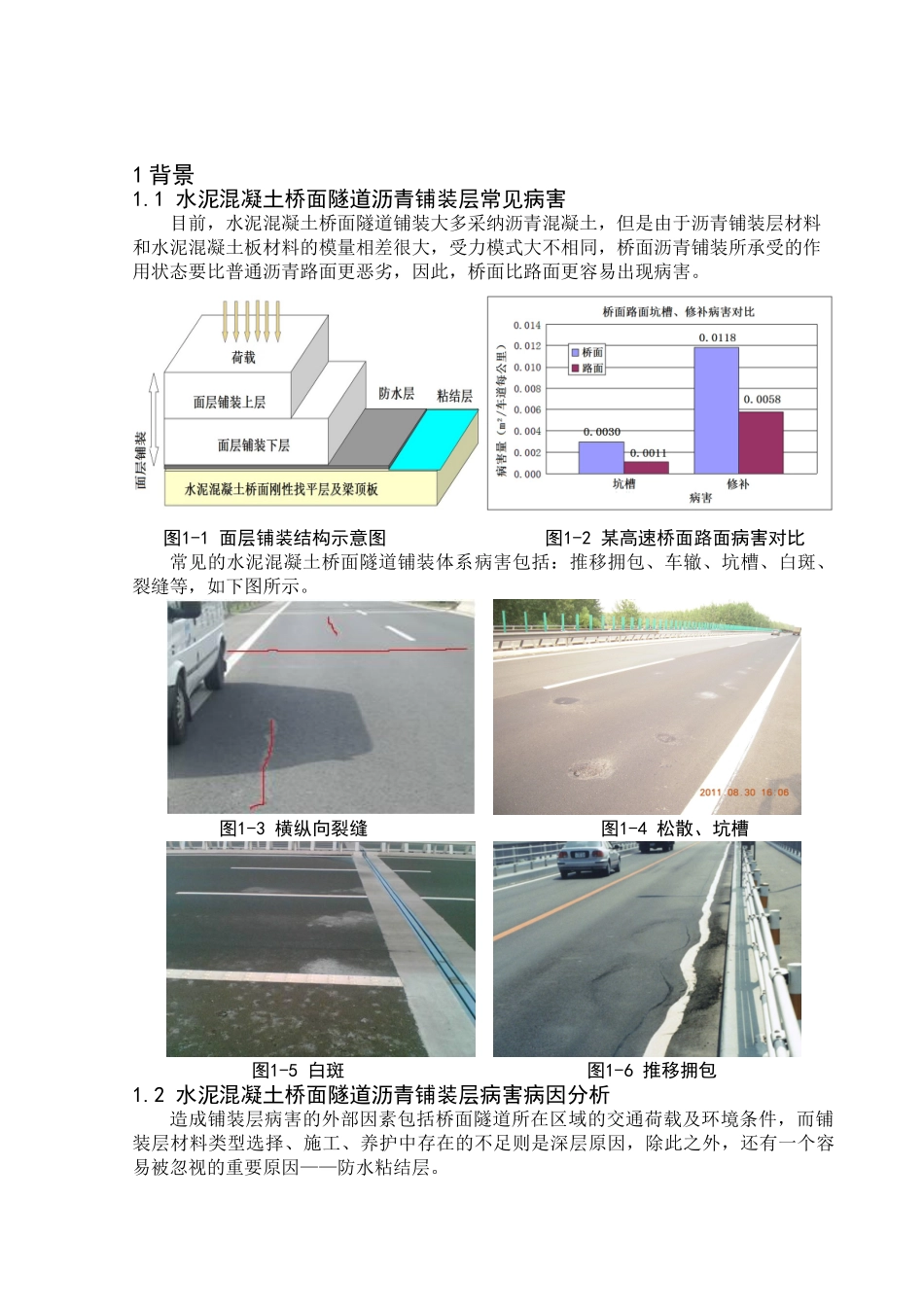

水泥混凝土桥面隧道防水粘结层 技术建议书WEA 水性环氧沥青防水粘结层1 背景 1.1 水泥混凝土桥面隧道沥青铺装层常见病害目前，水泥混凝土桥面隧道铺装大多采纳沥青混凝土，但是由于沥青铺装层材料和水泥混凝土板材料的模量相差很大，受力模式大不相同，桥面沥青铺装所承受的作用状态要比普通沥青路面更恶劣，因此，桥面比路面更容易出现病害。图1-1 面层铺装结构示意图 图1-2 某高速桥面路面病害对比常见的水泥混凝土桥面隧道铺装体系病害包括：推移拥包、车辙、坑槽、白斑、裂缝等，如下图所示。 图1-3 横纵向裂缝 图1-4 松散、坑槽 图1-5 白斑 图1-6 推移拥包1.2 水泥混凝土桥面隧道沥青铺装层病害病因分析造成铺装层病害的外部因素包括桥面隧道所在区域的交通荷载及环境条件，而铺装层材料类型选择、施工、养护中存在的不足则是深层原因，除此之外，还有一个容易被忽视的重要原因——防水粘结层。传统防水粘结层材料与桥面隧道水泥板之间的相容性差，使得粘结强度难以保证，形成一个抗剪性能差的薄弱夹层。经过下渗雨水的浸泡、冲刷和车辆的反复作用，粘结层容易与桥面脱离，导致桥面铺装丧失整体性。桥面铺装成为一个单独受力的层次，夏季高温时，铺装层和防水粘结层都开始变软，在车轮荷载反复的挤压、剪切作用下，必定会迅速破坏，最终出现车辙、推移、松散和坑槽等破坏。 1-7层间粘结性能差 1-8 粘结层被硌破刺穿通常防水材料渗透性差，无法渗透并封闭水泥混凝土板的微裂纹，加上因施工损伤等因素导致防水粘结层硌破或失效，水分渗入水泥板，造成混凝土浆体随渗入水上浮，形成白斑。而裂缝类病害通常为负弯矩区或者 T 梁翼缘板铰接部位的反射裂缝所导致。图1-9 钢筋锈蚀防水粘结层作用失效，渗入的雨水中常含有溶解的酸性离子以及碱金属，这些酸、碱物质超过一定限度时，会侵蚀、损害桥梁的混凝土和金属材料，造成严重的桥梁结构性破坏，影响桥梁使用安全，如图1-9所示。防水粘结层不仅将水泥混凝土板上的毛细孔隙和细小裂缝完全封闭，阻隔水分自上而下从铺装层渗入到水泥混凝土板内，同时，还牢固地与水泥混凝土面板粘结。因此，桥面防水粘结层体系是桥面铺装结构中不可忽视的重要环节，它与面层的设计及施工是有机的整体，其修筑是提高桥梁使用寿命的重要保证。2 水泥混凝土桥面隧道防水粘结层技术现状2.1 传统防水粘结层技术现状及缺点我国早期的桥面防水粘结层材料大多数是由建筑防水材料转变过来的，因此其分...
