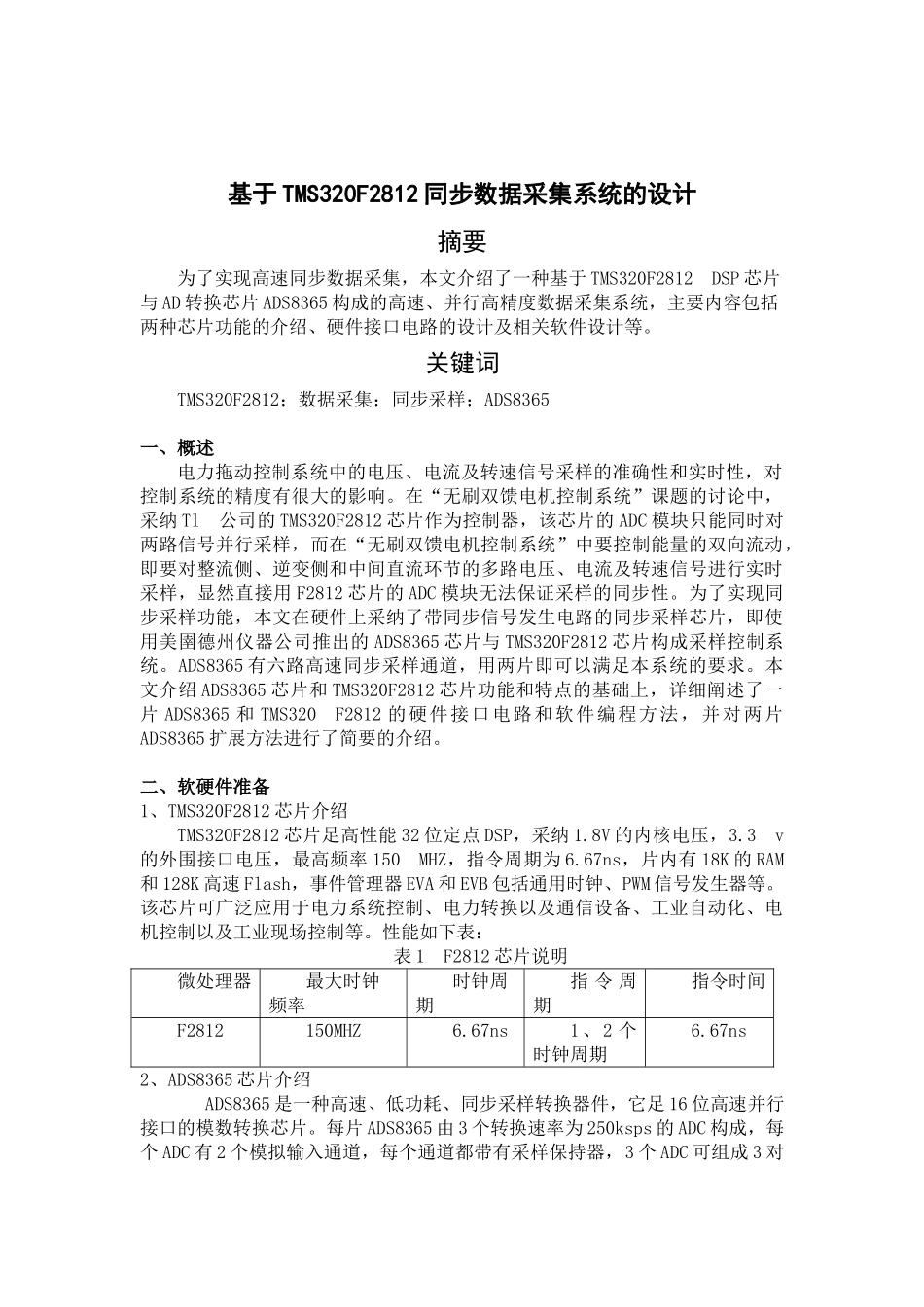

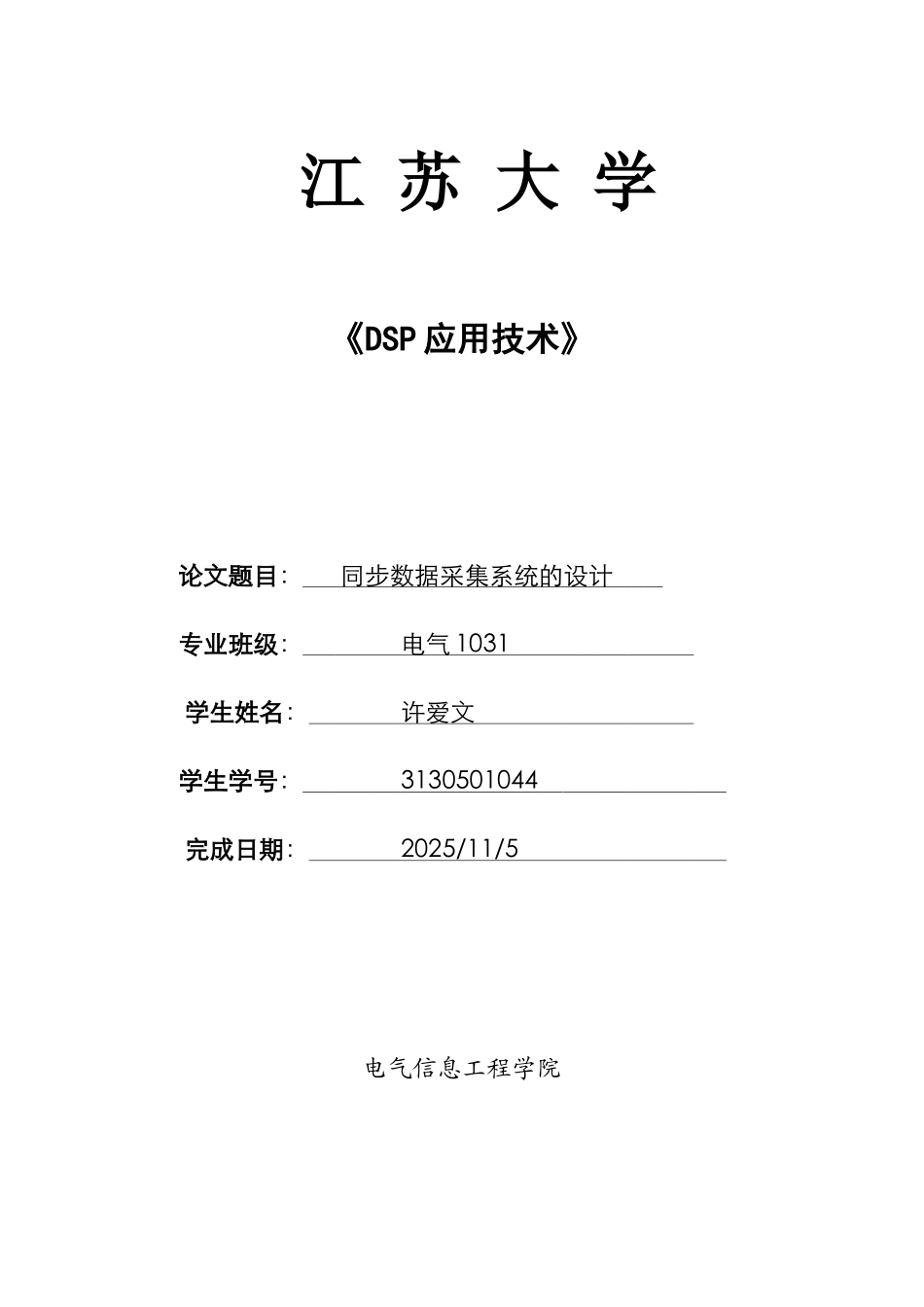

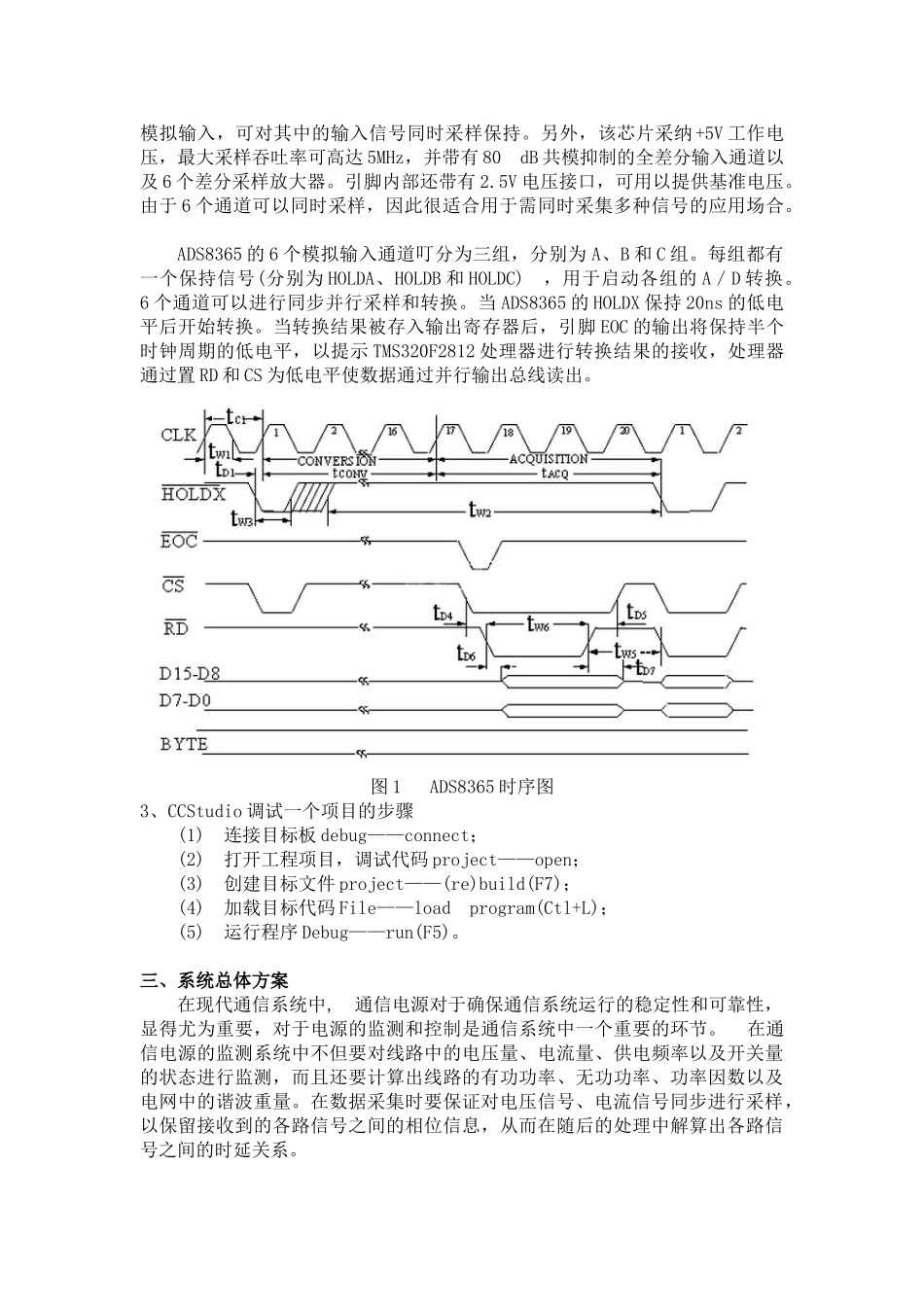

江 苏 大 学《DSP 应用技术》 论文题目： 同步数据采集系统的设计 专业班级： 电气 1031 学生姓名： 许爱文 学生学号： 3130501044 完成日期： 2025/11/5 电气信息工程学院基于 TMS320F2812 同步数据采集系统的设计摘要 为了实现高速同步数据采集，本文介绍了一种基于 TMS320F2812 DSP 芯片与 AD 转换芯片 ADS8365 构成的高速、并行高精度数据采集系统，主要内容包括两种芯片功能的介绍、硬件接口电路的设计及相关软件设计等。关键词TMS320F2812；数据采集；同步采样；ADS8365一、概述电力拖动控制系统中的电压、电流及转速信号采样的准确性和实时性，对控制系统的精度有很大的影响。在“无刷双馈电机控制系统”课题的讨论中，采纳 Tl 公司的 TMS320F2812 芯片作为控制器，该芯片的 ADC 模块只能同时对两路信号并行采样，而在“无刷双馈电机控制系统”中要控制能量的双向流动，即要对整流侧、逆变侧和中间直流环节的多路电压、电流及转速信号进行实时采样，显然直接用 F2812 芯片的 ADC 模块无法保证采样的同步性。为了实现同步采样功能，本文在硬件上采纳了带同步信号发生电路的同步采样芯片，即使用美圉德州仪器公司推出的 ADS8365 芯片与 TMS320F2812 芯片构成采样控制系统。ADS8365 有六路高速同步采样通道，用两片即可以满足本系统的要求。本文介绍 ADS8365 芯片和 TMS320F2812 芯片功能和特点的基础上，详细阐述了一片 ADS8365 和 TMS320 F2812 的硬件接口电路和软件编程方法，并对两片ADS8365 扩展方法进行了简要的介绍。 二、软硬件准备1、TMS320F2812 芯片介绍 TMS320F2812 芯片足高性能 32 位定点 DSP，采纳 1.8V 的内核电压，3.3 v的外围接口电压，最高频率 150 MHZ，指令周期为 6.67ns，片内有 18K 的 RAM和 128K 高速 Flash，事件管理器 EVA 和 EVB 包括通用时钟、PWM 信号发生器等。该芯片可广泛应用于电力系统控制、电力转换以及通信设备、工业自动化、电机控制以及工业现场控制等。性能如下表： 表 1 F2812 芯片说明微处理器最大时钟频率时钟周期指 令 周期指令时间F2812150MHZ6.67ns1、2 个时钟周期6.67ns2、ADS8365 芯片介绍 ADS8365 是一种高速、低功耗、同步采样转换器件，它足 16 位高速并行接口的模数转换芯片。每片 ADS8365 由 3 个转换速率为 250ksps 的 ADC 构成，每个 ADC 有 2 个模拟输入通道，每个通道都带有采...
