法兰零件钻孔夹具的设计本科论文

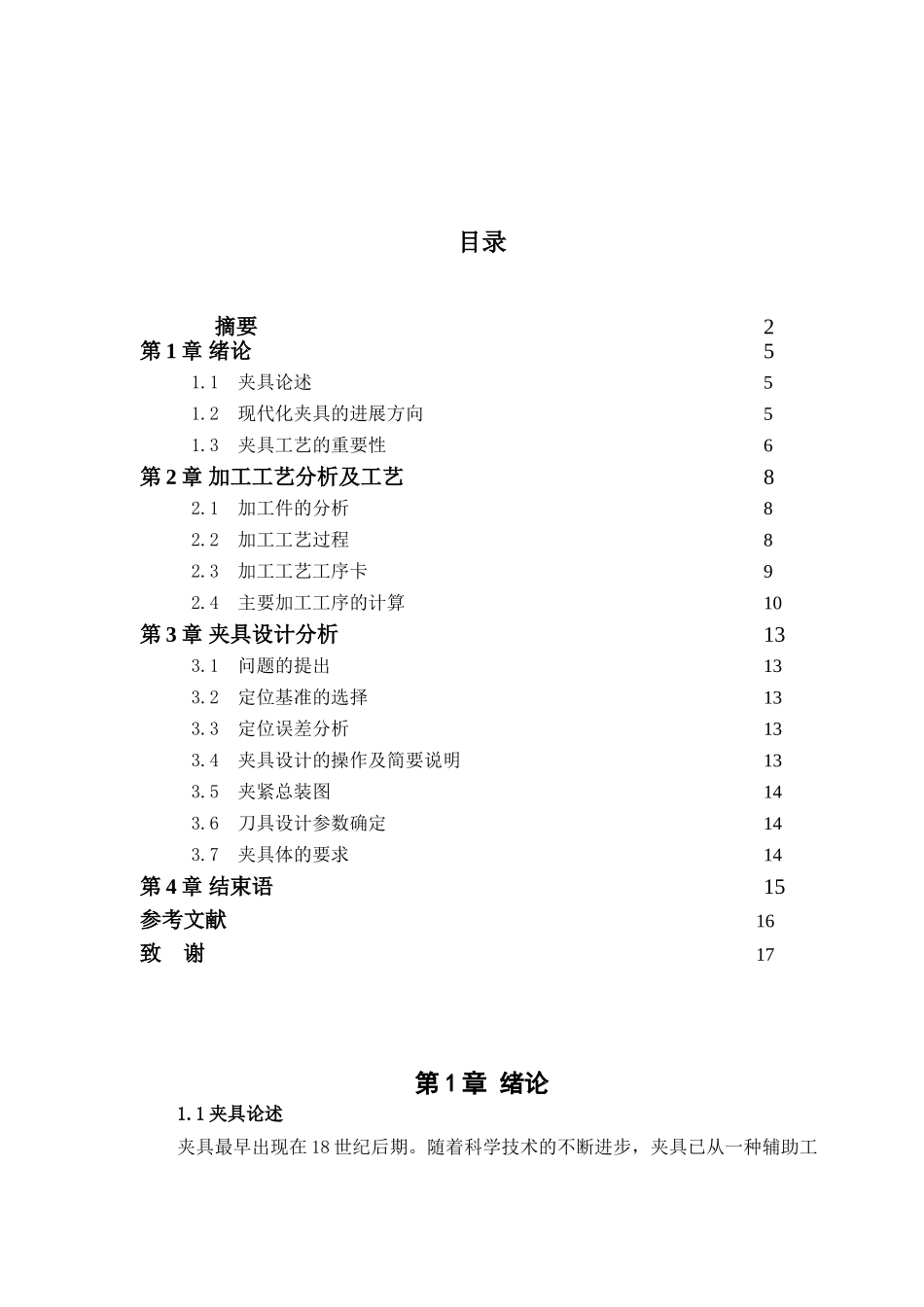

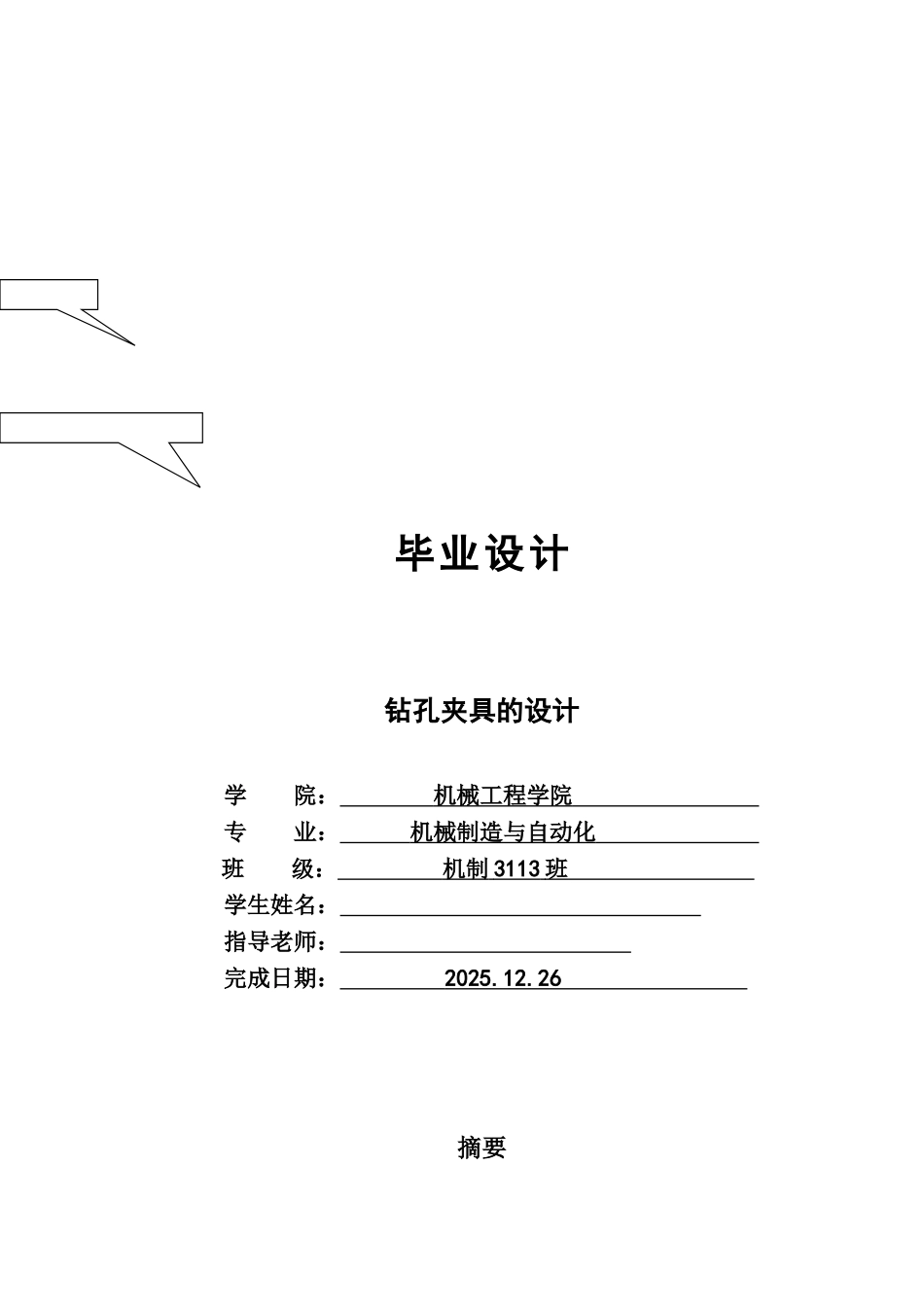

毕业设计钻孔夹具的设计学 院： 机械工程学院 专 业： 机械制造与自动化 班 级： 机制 3113 班 学生姓名： 指导老师： 完成日期： 2025.12.26 摘要夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向进展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向进展。该论文的设计任务是加工零件四个孔，端面四个。由于该零件属于大批量生产，钻孔精度要求较高，所以设计一个专用的钻床夹具，保证零件的加工质量。由于夹具的利用率高，经济性好，使用元件的功能强并且数量少，配套费用低，降低了生产成本；采纳夹紧装置，缩短停机时间，提高生产效率。设计钻床夹具，首先要认真分析加工零件的技术要求，运用夹具设计的基本原理和方法，拟定夹具设计方案；在满足加工精度的条件下，合理的进行安装、定位、夹紧；在完成夹具草图后，进一步考虑零件间的连接关系和螺钉、螺母、定位销等的固定方式，设计合理的结构实现各零部件间的相对运动；根据各零件的使用要求，选择相应的材料。完成钻床夹具的所有设计后，用 AutoCAD 进行二维图形的绘制，首先画装配图，然后从装配图上拆画零件图，标注相关尺寸及技术要求，最后进行论文的撰写、整理、修改完成该毕业设计。关键词： 夹具；钻床夹具；精度；CAD目录摘要2第 1 章 绪论51.1 夹具论述51.2 现代化夹具的进展方向51.3 夹具工艺的重要性6第 2 章 加工工艺分析及工艺82.1 加工件的分析82.2 加工工艺过程82.3 加工工艺工序卡92.4 主要加工工序的计算10第 3 章 夹具设计分析133.1 问题的提出133.2 定位基准的选择133.3 定位误差分析133.4 夹具设计的操作及简要说明133.5 夹紧总装图143.6 刀具设计参数确定143.7 夹具体的要求14第 4 章 结束语15参考文献16致 谢17第 1 章 绪论1.1 夹具论述夹具最早出现在 18 世纪后期。随着科学技术的不断进步，夹具已从一种辅助工具进展成为门类齐全的工艺装备。国际生产讨论协会的统计表明，目前中、小批多品种生产的工件品种已占工件种类总数的 85％左右。现代生产要求企业所制造的产品品种常常更新换代，以适应市场的需求与竞争。然而，一般企业都仍习惯于大量采纳传统的专用夹具，一般在具有中等生产能力的工厂里，约拥有数千甚至近万套专用夹具；另一方面，在多品种生产的企业中，每隔 3～4 年就要更新 50％～80％左右专用夹具，而夹具的实际磨损量仅为 10％～20％...
