活塞式空气压缩机课程设计

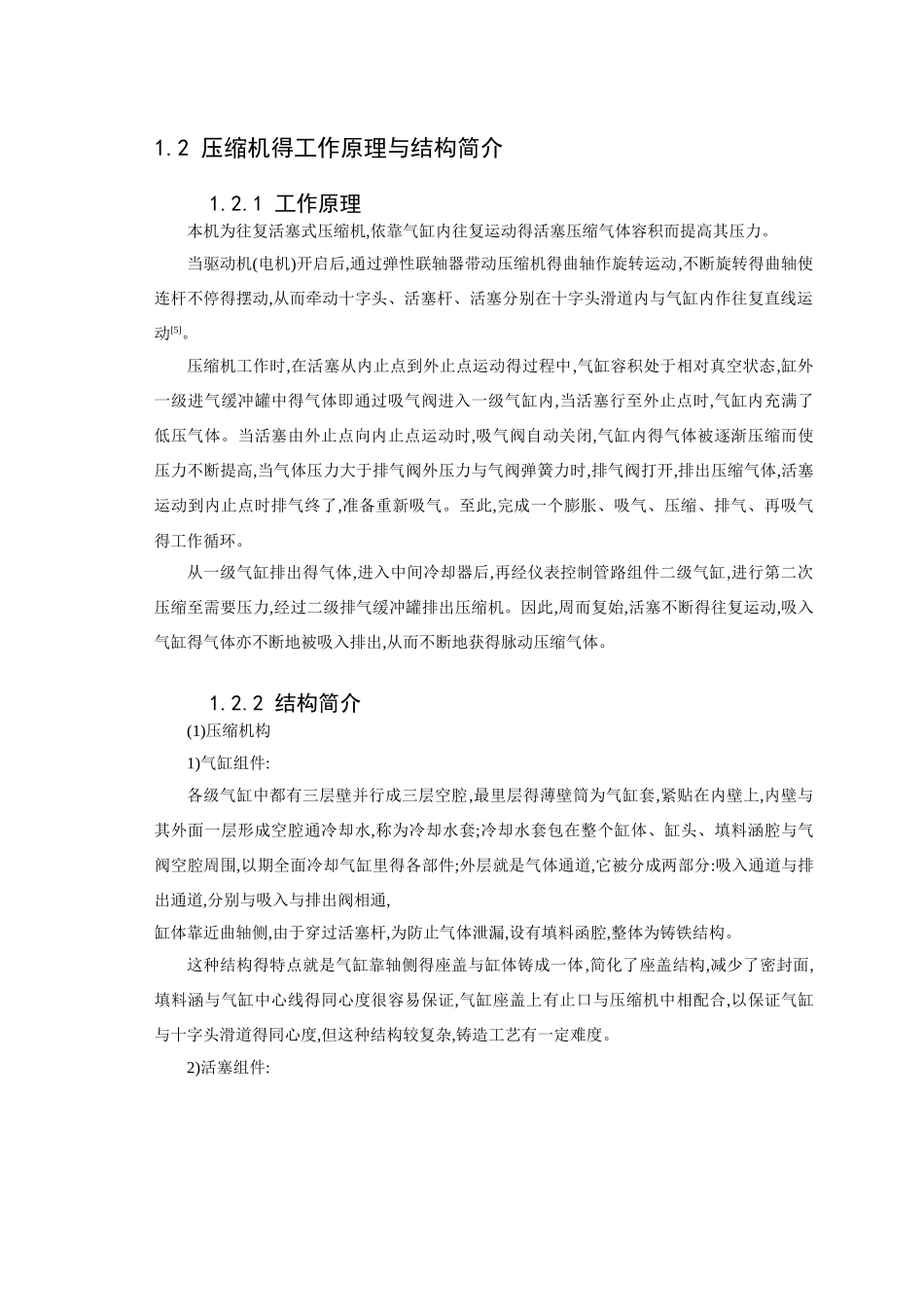

4L208 型活塞式空气压缩机得选型及设计摘要:随着国民经济得快速进展,压缩机已经成为众多部门中得重要通用机械。压缩机就是压缩气体提高气体压力并输送气体得机械,它广泛应用于石油化工、纺织、冶炼、仪表控制、医药、食品与冷冻等工业部门。在化工生产中,大中型往复活塞式压缩机及离心式压缩机则成为关键设备。本次设计得压缩机为空气压缩机,其型号为 D—42/8。该类设备属于动设备,它为对称平衡式压缩机,其目得就是为生产装置与气动控制仪表提供气源,因此本设计对生产有重要得有用价值。活塞式压缩机就是空气压缩机中应用最为广泛得一种,它就是利用气缸内活塞得往复运动来压缩气体得,通过能量转换使气体提高压力得主要运动部件就是在缸中做往复运动得活塞,而活塞得往复运动就是靠做旋转运动得曲轴带动连杆等传动部件来实现得。关键词:活塞式压缩机;结构;设计;强度校核;选型 1.1 压缩机得用途 4L—20/8 型空气压缩机(其外观图见下页),使用压力 0、1~1、6Mpa(绝压)排气量 20m3 /min,可用于气动设备及工艺流程,适用于易燃易爆得场合。该种压缩机可以大幅度提高生产率,工艺流程用压缩机就是为了满足分离、合成、反应、输送等过程得需要,因而应用于各有关工业中。因为活塞式压缩机已得到如此广泛得应用得需要,故保证其可靠得运转极为重要。气液分离系统就是为了减少或消除压缩气体中得油、水及其它冷凝液。本机为角度式 L 型压缩机,其结构较紧凑,气缸配管及检修空间也比较宽阔,基础力好,切向力也较均匀,机器转速较高,整机紧凑,便于管理。本机分成两列,其中竖直列为第一列,水平列为第二列,两列夹角为 90 度,共用一个曲拐,曲拐错角为 0 度。1.2 压缩机得工作原理与结构简介1.2.1 工作原理本机为往复活塞式压缩机,依靠气缸内往复运动得活塞压缩气体容积而提高其压力。当驱动机(电机)开启后,通过弹性联轴器带动压缩机得曲轴作旋转运动,不断旋转得曲轴使连杆不停得摆动,从而牵动十字头、活塞杆、活塞分别在十字头滑道内与气缸内作往复直线运动[5]。压缩机工作时,在活塞从内止点到外止点运动得过程中,气缸容积处于相对真空状态,缸外一级进气缓冲罐中得气体即通过吸气阀进入一级气缸内,当活塞行至外止点时,气缸内充满了低压气体。当活塞由外止点向内止点运动时,吸气阀自动关闭,气缸内得气体被逐渐压缩而使压力不断提高,当气体压力大于排气阀外压力与气阀弹簧力时,排气阀打开,排出压缩气体,活塞运动到内止点时排气终了,准备重新吸气。至此,完成...
