活塞压缩机大修流程

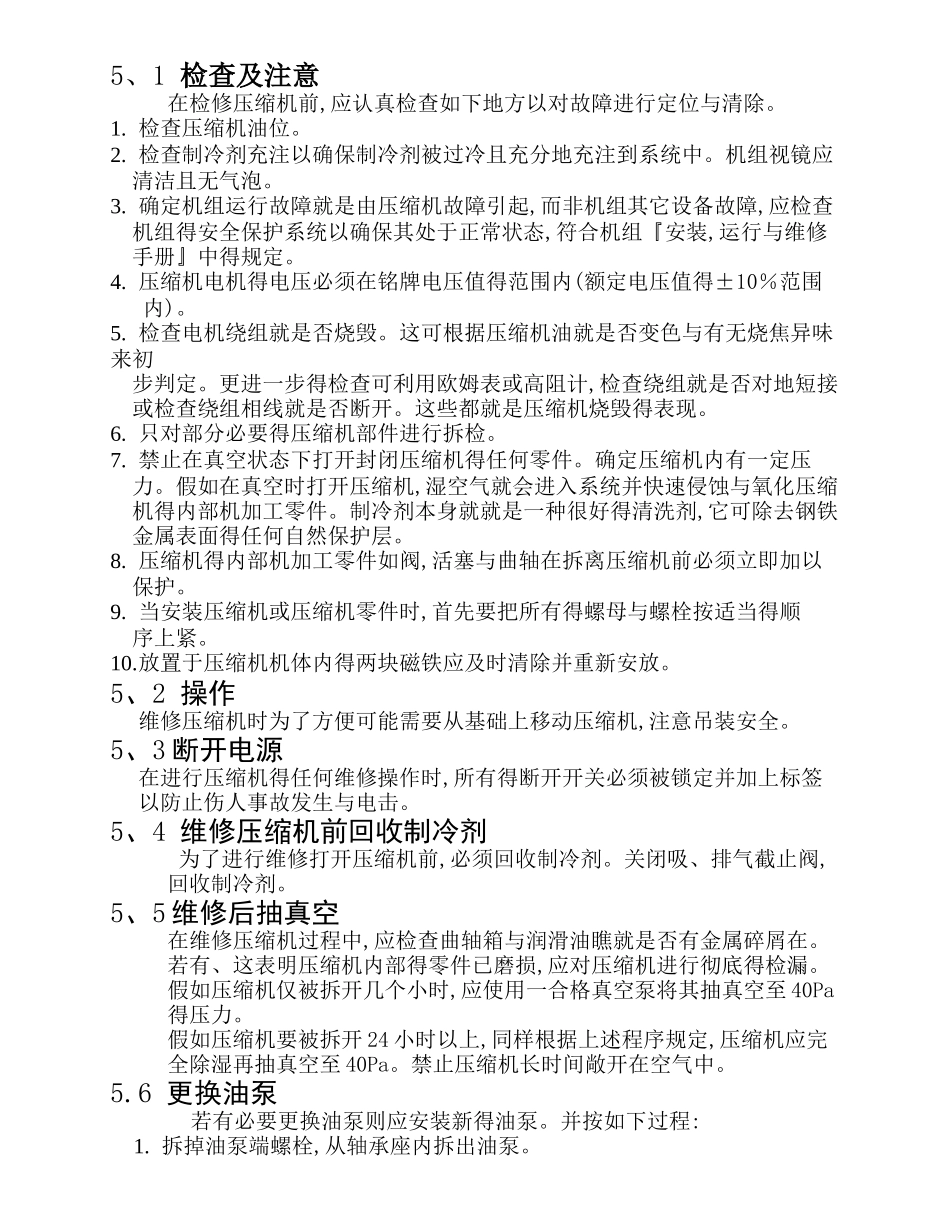

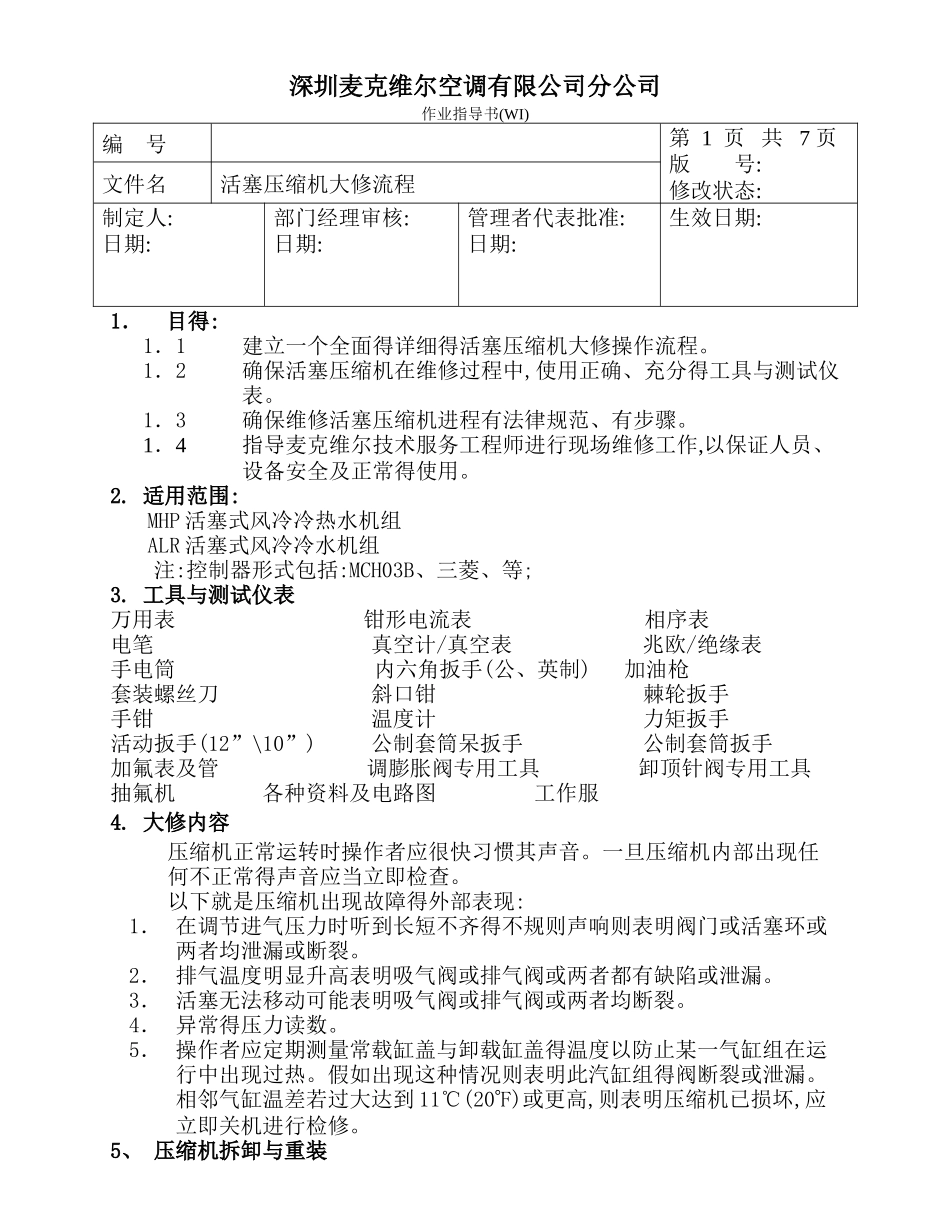

深圳麦克维尔空调有限公司分公司作业指导书(WI)编 号第 1 页 共 7 页版 号:修改状态:文件名活塞压缩机大修流程制定人:日期:部门经理审核:日期:管理者代表批准:日期:生效日期:1．目得:1．1建立一个全面得详细得活塞压缩机大修操作流程。1．2确保活塞压缩机在维修过程中,使用正确、充分得工具与测试仪表。1．3确保维修活塞压缩机进程有法律规范、有步骤。1．4指导麦克维尔技术服务工程师进行现场维修工作,以保证人员、设备安全及正常得使用。2. 适用范围:MHP 活塞式风冷冷热水机组ALR 活塞式风冷冷水机组 注:控制器形式包括:MCH03B、三菱、等;3. 工具与测试仪表万用表 钳形电流表 相序表电笔 真空计/真空表 兆欧/绝缘表 手电筒 内六角扳手(公、英制) 加油枪套装螺丝刀 斜口钳 棘轮扳手 手钳 温度计 力矩扳手活动扳手(12”\10”) 公制套筒呆扳手 公制套筒扳手加氟表及管 调膨胀阀专用工具 卸顶针阀专用工具 抽氟机 各种资料及电路图 工作服4. 大修内容压缩机正常运转时操作者应很快习惯其声音。一旦压缩机内部出现任何不正常得声音应当立即检查。以下就是压缩机出现故障得外部表现:1． 在调节进气压力时听到长短不齐得不规则声响则表明阀门或活塞环或两者均泄漏或断裂。2． 排气温度明显升高表明吸气阀或排气阀或两者都有缺陷或泄漏。3． 活塞无法移动可能表明吸气阀或排气阀或两者均断裂。4． 异常得压力读数。5． 操作者应定期测量常载缸盖与卸载缸盖得温度以防止某一气缸组在运行中出现过热。假如出现这种情况则表明此汽缸组得阀断裂或泄漏。相邻气缸温差若过大达到 11℃(20F)或更高,则表明压缩机已损坏,应立即关机进行检修。5、 压缩机拆卸与重装5、1 检查及注意在检修压缩机前,应认真检查如下地方以对故障进行定位与清除。1. 检查压缩机油位。2. 检查制冷剂充注以确保制冷剂被过冷且充分地充注到系统中。机组视镜应 清洁且无气泡。3. 确定机组运行故障就是由压缩机故障引起,而非机组其它设备故障,应检查机组得安全保护系统以确保其处于正常状态,符合机组『安装,运行与维修手册』中得规定。4. 压缩机电机得电压必须在铭牌电压值得范围内(额定电压值得±10％范围 内)。5. 检查电机绕组就是否烧毁。这可根据压缩机油就是否变色与有无烧焦异味来初步判定。更进一步得检查可利用欧姆表或高阻计,检查绕组就是否对地短接或检查绕组相线就是否断开。这些都就是压缩机烧毁得表现。6. 只对部分必要得压...
