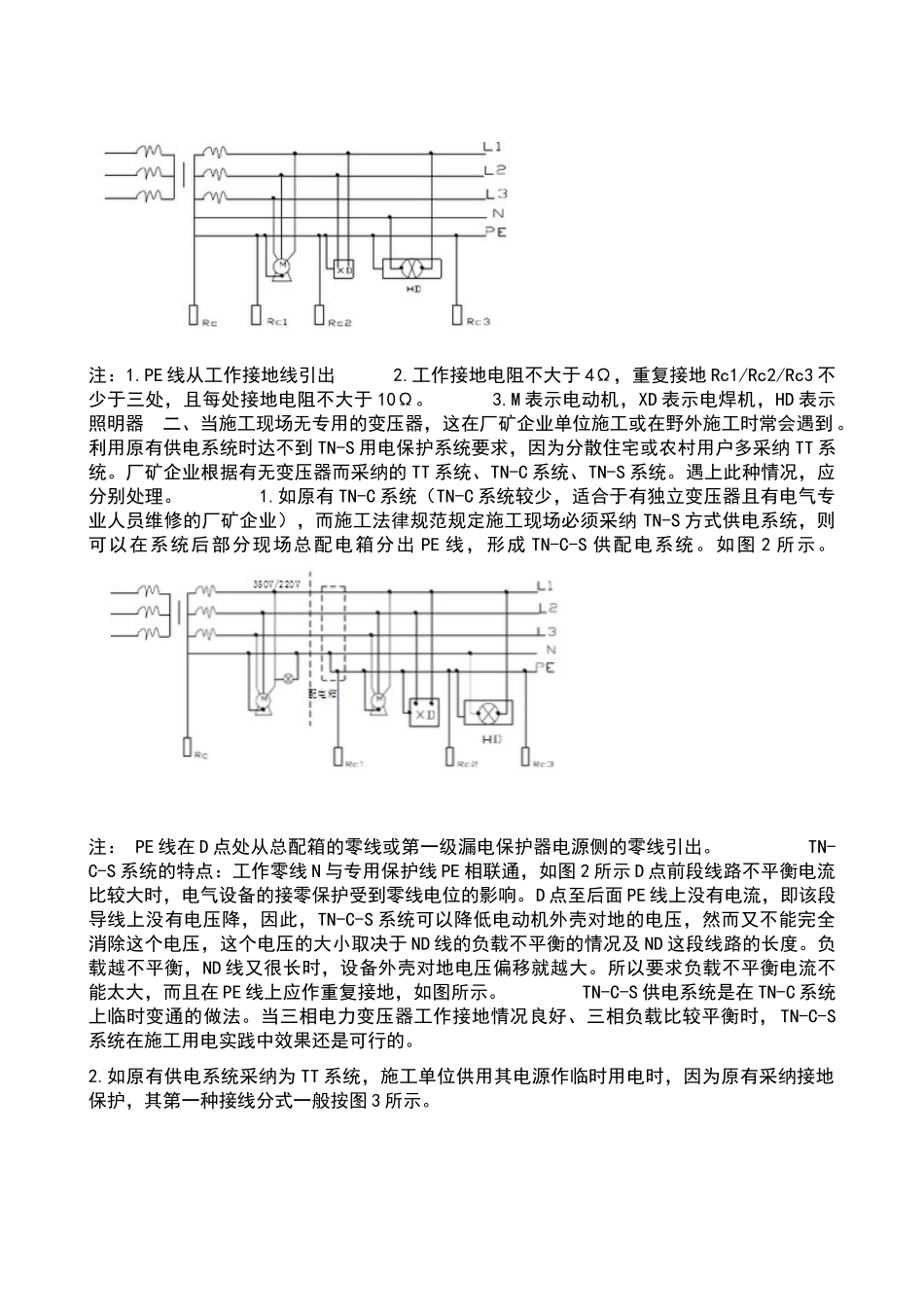

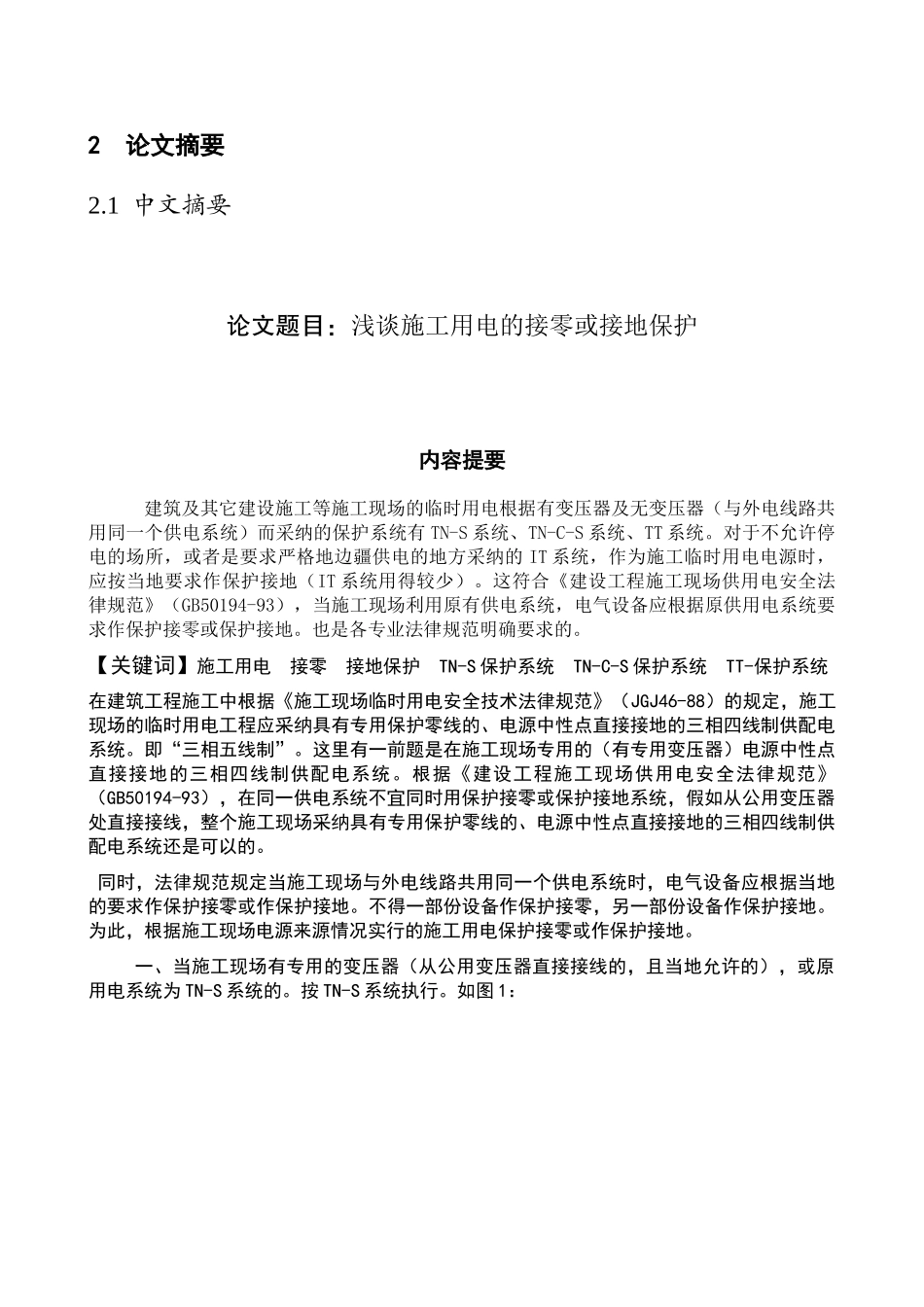

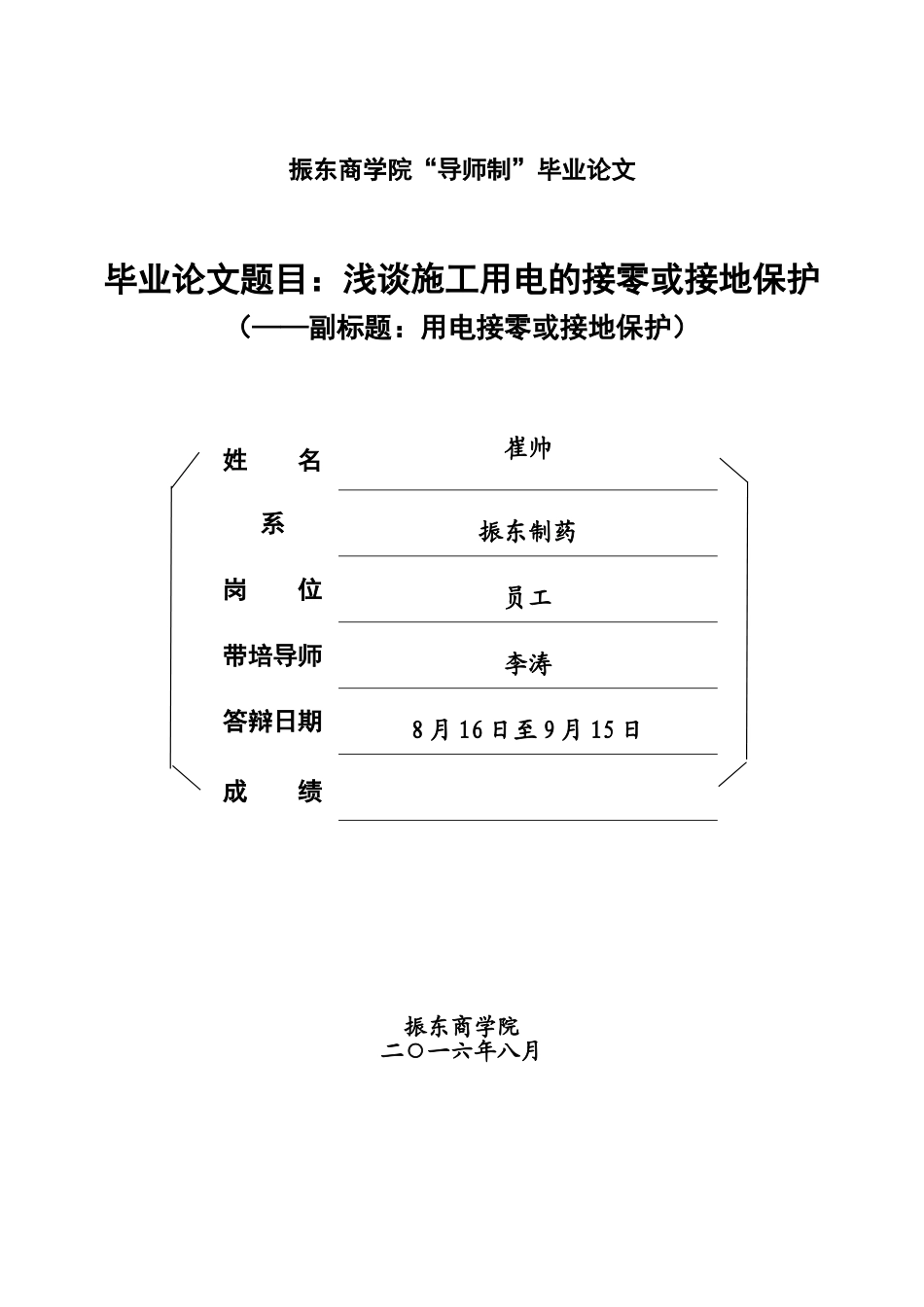

振东商学院“导师制”毕业论文毕业论文题目：浅谈施工用电的接零或接地保护（——副标题：用电接零或接地保护）姓 名崔帅系振东制药岗 位员工带培导师李涛答辩日期8 月 16 日至 9 月 15 日成 绩 振东商学院二○一六年八月2 论文摘要2.1 中文摘要论文题目：浅谈施工用电的接零或接地保护内容提要 建筑及其它建设施工等施工现场的临时用电根据有变压器及无变压器（与外电线路共用同一个供电系统）而采纳的保护系统有 TN-S 系统、TN-C-S 系统、TT 系统。对于不允许停电的场所，或者是要求严格地边疆供电的地方采纳的 IT 系统，作为施工临时用电电源时，应按当地要求作保护接地（IT 系统用得较少）。这符合《建设工程施工现场供用电安全法律规范》（GB50194-93），当施工现场利用原有供电系统，电气设备应根据原供用电系统要求作保护接零或保护接地。也是各专业法律规范明确要求的。【关键词】施工用电 接零 接地保护 TN-S 保护系统 TN-C-S 保护系统 TT-保护系统 在建筑工程施工中根据《施工现场临时用电安全技术法律规范》（JGJ46-88）的规定，施工现场的临时用电工程应采纳具有专用保护零线的、电源中性点直接接地的三相四线制供配电系统。即“三相五线制”。这里有一前题是在施工现场专用的（有专用变压器）电源中性点直接接地的三相四线制供配电系统。根据《建设工程施工现场供用电安全法律规范》（GB50194-93），在同一供电系统不宜同时用保护接零或保护接地系统，假如从公用变压器处直接接线，整个施工现场采纳具有专用保护零线的、电源中性点直接接地的三相四线制供配电系统还是可以的。 同时，法律规范规定当施工现场与外电线路共用同一个供电系统时，电气设备应根据当地的要求作保护接零或作保护接地。不得一部份设备作保护接零，另一部份设备作保护接地。为此，根据施工现场电源来源情况实行的施工用电保护接零或作保护接地。 一、当施工现场有专用的变压器（从公用变压器直接接线的，且当地允许的），或原用电系统为 TN-S 系统的。按 TN-S 系统执行。如图 1：注：1.PE 线从工作接地线引出 2.工作接地电阻不大于 4Ω，重复接地 Rc1/Rc2/Rc3 不少于三处，且每处接地电阻不大于 10Ω。 3.M 表示电动机，XD 表示电焊机，HD 表示照明器 二、当施工现场无专用的变压器，这在厂矿企业单位施工或在野外施工时常会遇到 。利用原有供电系统时达不到 TN-S 用电保护系统要求，因为分散住宅或农村用户...
